12.5 Ethernet-Schnittstelle
Einführung
Sie können die TNC optional mit einer Ethernet-Karte ausrüsten, um
die Steuerung als Client in Ihr Netzwerk einzubinden. Die TNC über-
trägt Daten über die Ethernet-Karte gemäß der TCP/IP-Protokoll-Fami-
lie (Transmission Control Protocol/Internet Protocol) und mit Hilfe des
NFS (Network File System). TCP/IP und NFS sind insbesondere in
UNIX-Systemen implementiert, so dass Sie die TNC in der UNIX-Welt
meist ohne zusätzliche Software einbinden können.
Die PC-Welt mit Microsoft-Betriebssystemen arbeitet bei der Vernet-
zung ebenfalls mit TCP/IP, jedoch nicht mit NFS. Deshalb benötigen
Sie eine zusätzliche Software um die TNC in ein PC-Netzwerk einzu-
binden. HEIDENHAIN empfiehlt für die Betriebssysteme Windows 95,
Windows 98 und Windows NT 4.0 die Netzwerk-Software CimcoNFS
for HEIDENHAIN, die Sie separat oder zusammen mit der Ethernet-
Karte für die TNC bestellen können:
Ethernet-Karte einbauen
Anschluss-Möglichkeiten
Sie können die Ethernet-Karte der TNC über den RJ45-Anschluss
(X26,10BaseT) in Ihr Netzwerk einbinden. Der Anschluss ist galva-
nisch von der Steuerungselektronik getrennt.
RJ45-Anschluss X26 (10BaseT)
Beim 10BaseT-Anschluss verwenden Sie Twisted Pair-Kabel, um die
TNC an Ihr Netzwerk anzuschließen.
Artikel HEIDENHAIN Bestell-Nummer
Ausschließlich Software
CimcoNFS for HEIDENHAIN 339 737-01
Ethernet-Karte und Software
CimcoNFS for HEIDENHAIN 293 890-73
Vor dem Einbau der Ethernet-Karte TNC und Maschine
ausschalten!
Beachten Sie die Hinweise der Montageanleitung, die der
Ethernet-Karte beiliegt!
Die maximale Kabellänge zwischen TNC und einem Kno-
tenpunkt beträgt bei ungeschirmten Kabeln maximal
100 m, bei geschirmten Kabeln maximal 400 m.

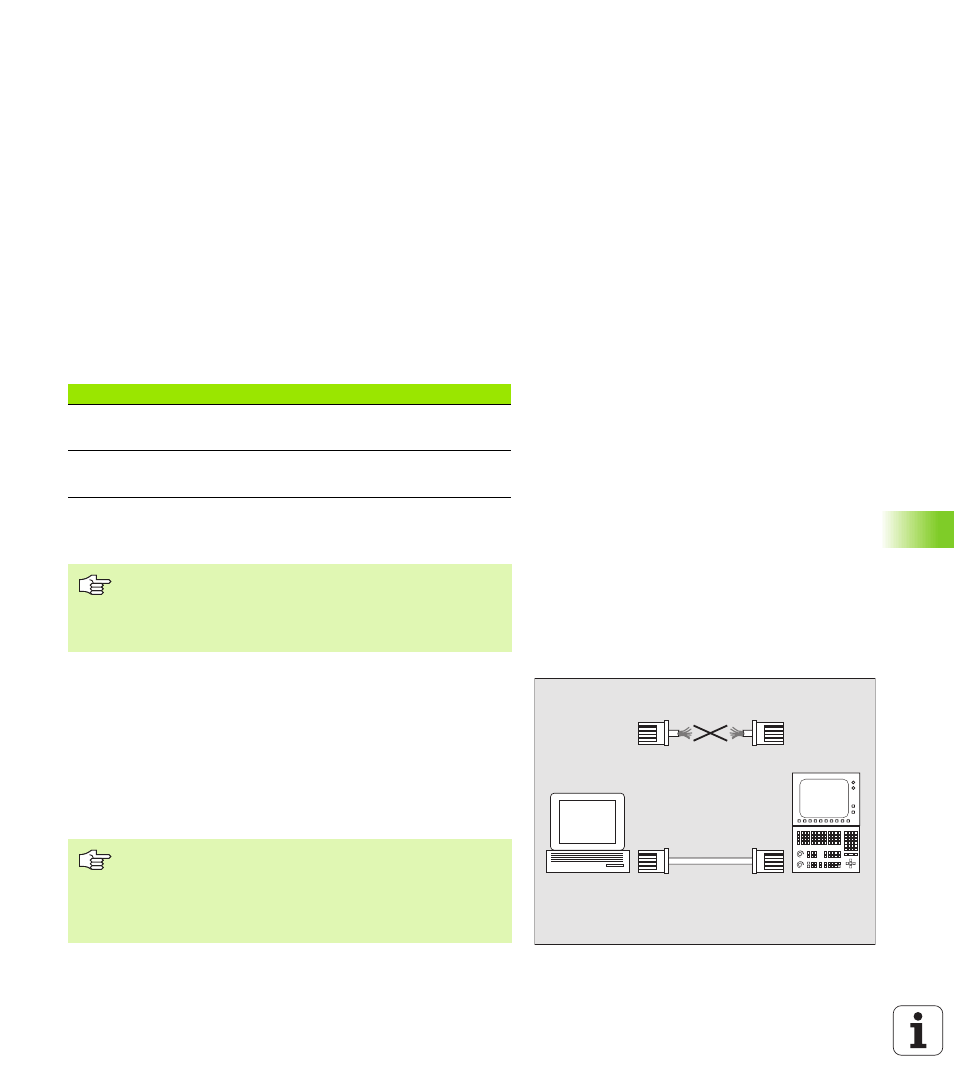

Wenn Sie die TNC direkt mit einem PC verbinden, müssen
Sie ein gekreuztes Kabel verwenden.
PC
TNC
10BaseT
