140 6 Programmieren: Konturen programmieren
6.4 Bahn
bew
e
gu
ng
en
– r
e
c
h
twink
lig
e
K
o
or
d
inat
e
n Gerade L

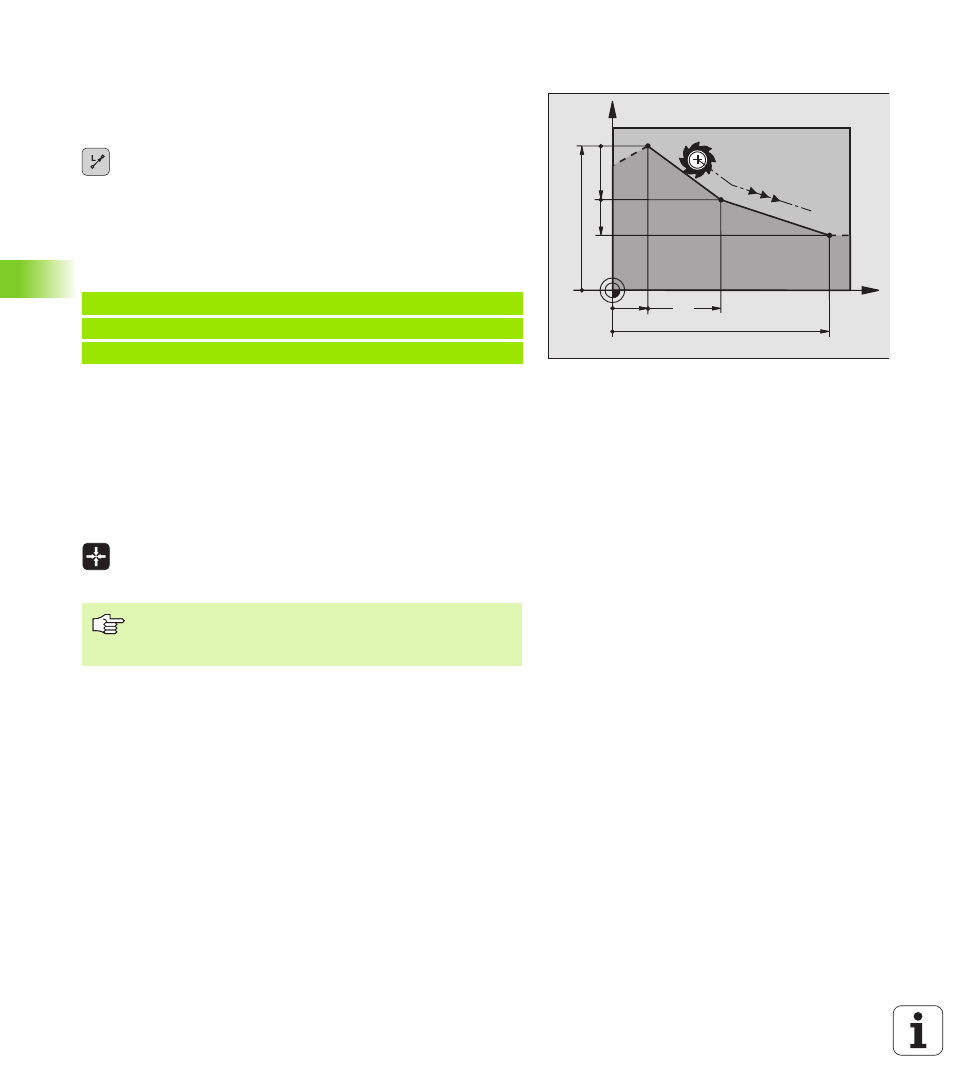

Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt
des vorangegangenen Satzes.
U U U U Koordinaten des Endpunkts der Geraden
Falls nötig:
U U U U Radiuskorrektur RL/RR/R0
U U U U Vorschub F
U U U U Zusatz-Funktion M
NC-Beispielsätze
Ist-Position übernehmen
Einen Geraden-Satz (L-Satz) können Sie auch mit der Taste „IST-POSI-
TION-ÜBERNEHMEN“ generieren:
U U U U Fahren Sie das Werkzeug in der Betriebsart Manueller Betrieb auf
die Position, die übernommen werden soll
U U U U Bildschirm-Anzeige auf Programm-Einspeichern/Editieren wechseln
U U U U Programm-Satz wählen, hinter dem der L-Satz eingefügt werden
soll
U U U U Taste „IST-POSITION-ÜBERNEHMEN“ drücken: Die
TNC generiert einen L-Satz mit den Koordinaten der
Ist-Position
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Die Anzahl der Achsen, die die TNC im L-Satz speichert,
legen Sie über die MOD-Funktion fest (siehe „MOD-Funk-
tion wählen”, Seite 422).
X
Y
60
15
40
10
10
20
