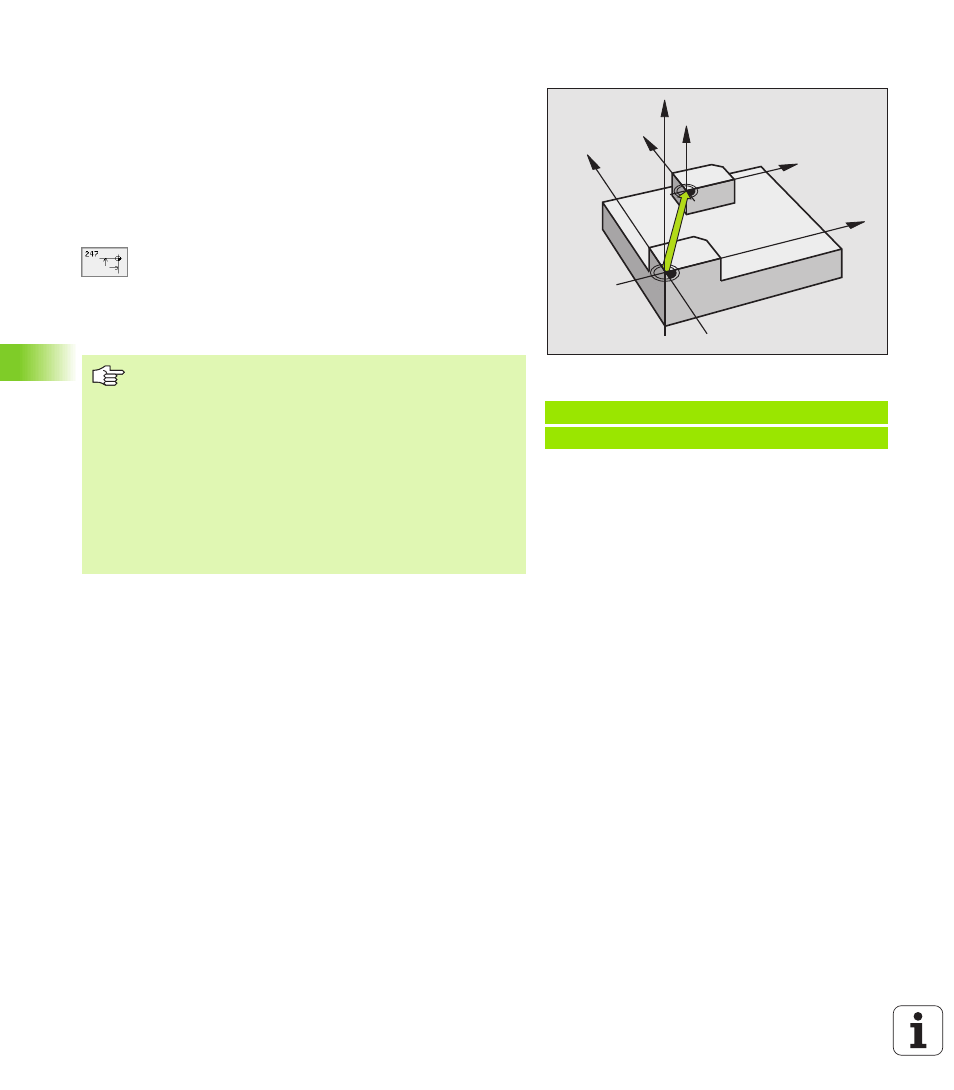

g BEZUGSPUNKT SETZEN (Zyklus 247)
Mit dem Zyklus BEZUGSPUNKT SETZEN können Sie einen in einer
Nullpunkt-Tabelle definierten Nullpunkt als neuen Bezugspunkt akti-
vieren.
Wirkung
Nach einer Zyklus-Definition BEZUGSPUNKT SETZEN beziehen sich
alle Koordinaten-Eingaben und Nullpunkt-Verschiebungen (absolute
und inkrementale) auf den neuen Bezugspunkt. Das Setzen von
Bezugspunkten bei Drehachsen ist auch erlaubt.
U U U U Nummer für Bezugspunkt? : Nummer des Bezugspunk-
tes in der Nullpunkt-Tabelle angeben
Rücksetzen
Den zuletzt in der Betriebsart Manuell gesetzten Bezugspunkt aktivie-
ren Sie wieder durch Eingabe der Zusatz-Funktion M104.
Beispiel: NC-Sätze
13 CYCL DEF 247 BEZUGSPUNKT SETZEN
Q339=4 ;BEZUGSPUNKT-NUMMER
Z
Z
X
X
Y
Y
Die TNC setzt den Bezugspunkt nur in den Achsen, die in
der Nullpunkt-Tabelle aktiv sind. Eine an der TNC nicht vor-
handene, aber als Spalte in der Nullpunkt-Tabelle einge-
blendete Achse erzeugt eine Fehlermeldung.
Zyklus 247 interpretiert die in der Nullpunkt-Tabelle
gespeicherten Werte immer als Koordinaten, die sich auf
den Maschinen-Nullpunkt beziehen. Der Maschinen-Para-
meter 7475 hat darauf keinen Einfluss.
Wenn Sie Zyklus 247 verwenden, können Sie nicht mit der
Funktion Satzvorlauf in ein Programm einsteigen.
In der Betriebsart PGM-Test ist Zyklus 247 nicht wirksam.
