HEIDENHAIN TNC 426, TNC 430
317
8
.7 Zyklen
zum Abz
e
ilen
U
U
U
U
Startpunkt 1. Achse
Q225 (absolut): Min-Punkt-Koor-
dinate der abzuzeilenden Fläche in der Hauptachse
der Bearbeitungsebene
U
U
U
U
Startpunkt 2. Achse
Q226 (absolut): Min-Punkt-Koor-
dinate der abzuzeilenden Fläche in der Nebenachse
der Bearbeitungsebene
U
U
U
U
Startpunkt 3. Achse
Q227 (absolut): Höhe in der
Spindelachse, auf der abgezeilt wird
U
U
U
U
1. Seiten-Länge
Q218 (inkremental): Länge der abzu-
zeilenden Fläche in der Hauptachse der Bearbeitungs-
ebene, bezogen auf den Startpunkt 1. Achse
U
U
U
U
2. Seiten-Länge
Q219 (inkremental): Länge der abzu-
zeilenden Fläche in der Nebenachse der Bearbei-
tungsebene, bezogen auf den Startpunkt 2. Achse
U
U
U
U
Anzahl Schnitte
Q240: Anzahl der Zeilen, auf denen
die TNC das Werkzeug in der Breite verfahren soll
U
U
U
U
Vorschub Tiefenzustellung
206:Verfahrgeschwindig-
keit des Werkzeugs beim Fahren vom Sicherheits-
Abstand auf die Frästiefe in mm/min
U
U
U
U
Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
U
U
U
U
Vorschub quer
Q209: Verfahrgeschwindigkeit des
Werkzeugs beim Fahren auf die nächste Zeile in mm/
min; wenn Sie im Material quer fahren, dann Q209
kleiner als Q207 eingeben; wenn Sie im Freien quer
fahren, dann darf Q209 größer als Q207 sein
U
U
U
U
Sicherheits-Abstand
Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Frästiefe für Positio-
nierung am Zyklus-Anfang und am Zyklus-Ende

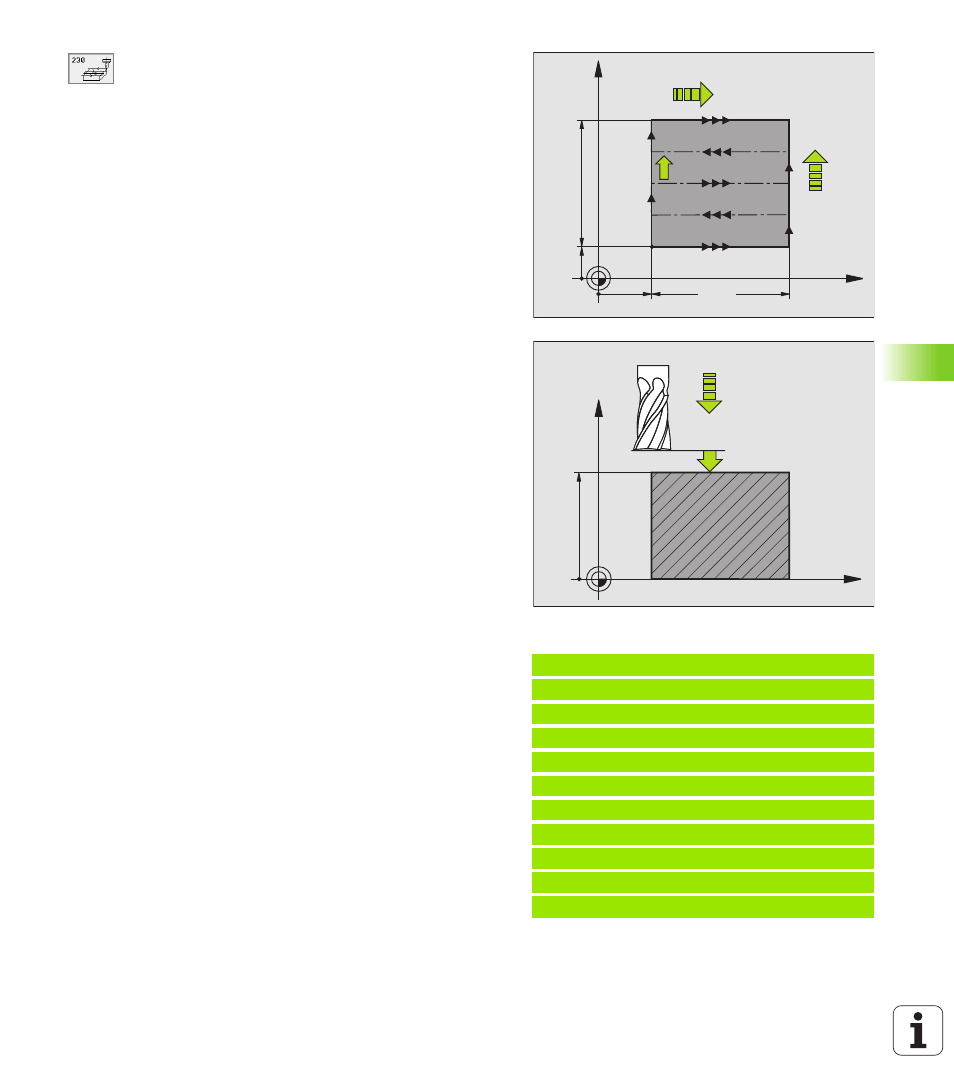

Beispiel: NC-Sätze
71 CYCL DEF 230 ABZEILEN
Q225=+10 ;STARTPUNKT 1. ACHSE
Q226=+12 ;STARTPUNKT 2. ACHSE
Q227=+2.5 ;STARTPUNKT 3. ACHSE
Q218=150 ;1. SEITEN-LAENGE
Q219=75 ;2. SEITEN-LAENGE
Q240=25 ;ANZAHL SCHNITTE
Q206=150 ;VORSCHUB TIEFENZ.
Q207=500 ;VORSCHUB FRAESEN
Q209=200 ;VORSCHUB QUER
Q200=2 ;SICHERHEITS-ABST.
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
