1.2 Bildschirm und Bedienfeld
Bildschirm

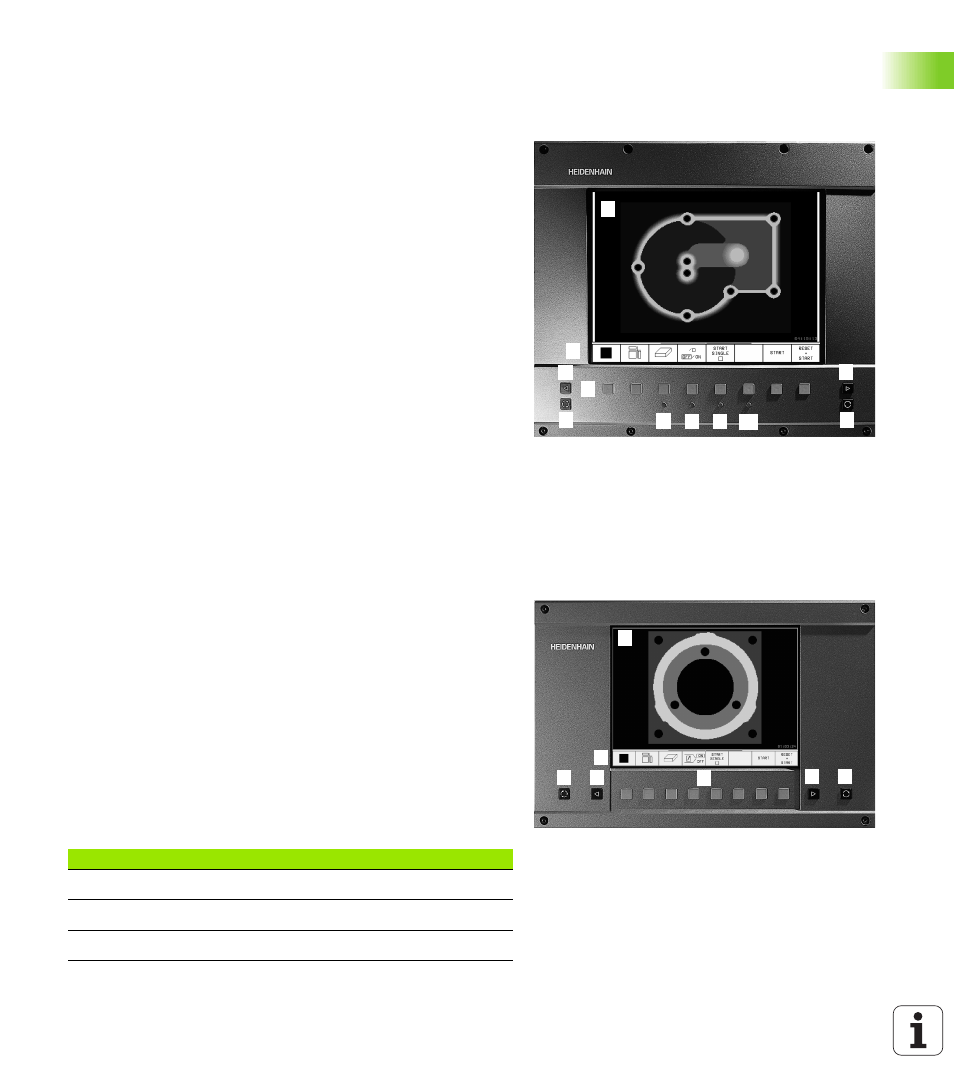

Die TNC ist wahlweise lieferbar mit dem Farb-Bildschirm BC 120
(CRT) oder dem Farb-Flachbildschirm BF 120 (TFT). Die Abbildung
rechts oben zeigt die Bedienelemente des BC 120, die Abbildung
rechts Mitte zeigt die Bedienelemente des BF 120.
Zusätzliche Tasten für BC 120
1 Kopfzeile
Bei eingeschalteter TNC zeigt der Bildschirm in der Kopfzeile die
angewählten Betriebsarten an: Maschinen-Betriebsarten links und
Programmier-Betriebsarten rechts. Im größeren Feld der Kopfzeile
steht die Betriebsart, auf die der Bildschirm geschaltet ist: dort
erscheinen Dialogfragen und Meldetexte (Ausnahme: Wenn die
TNC nur Grafik anzeigt).
2 Softkeys
In der Fußzeile zeigt die TNC weitere Funktionen in einer Softkey-
Leiste an. Diese Funktionen wählen Sie über die darunterliegen-
den Tasten. Zur Orientierung zeigen schmale Balken direkt über
der Softkey-Leiste die Anzahl der Softkey-Leisten an, die sich mit
den außen angeordneten schwarzen Pfeil-Tasten wählen lassen.
Die aktive Softkey-Leiste wird als aufgehellter Balken dargestellt.
3 Softkey-Wahltasten
4 Softkey-Leisten umschalten
5 Festlegen der Bildschirm-Aufteilung
6 Bildschirm-Umschalttaste für Maschinen- und Programmier-
Betriebsarten
1 3
1 1
2
4 4
5 1 6 7 8 9 10
2
1
1 1 4 3 1 5 1 4 6
7 Bildschirm entmagnetisieren; Hauptmenü zur Bildschirm-Einstel-
lung verlassen
8 Hauptmenü zur Bildschirm-Einstellung wählen:
n Im Hauptmenü: Hellfeld nach unten verschieben
n Im Untermenü: Wert verkleinern; Bild nach links bzw. nach
unten verschieben
9 n Im Hauptmenü: Hellfeld nach oben verschieben
n Im Untermenü: Wert vergrößern oder Bild nach rechts bzw.
nach oben verschieben
10
n
Im Hauptmenü: Untermenü wählen
n Im Untermenü: Untermenü verlassen
Hauptmenü-Dialog Funktion
BRIGHTNESS Helligkeit ändern
CONTRAST Kontrast ändern
H-POSITION Horizontale Bildposition ändern
