294 8 Programmieren: Zyklen
8.6 SL
-Zy
k
len
RAEUMEN (Zyklus 22)

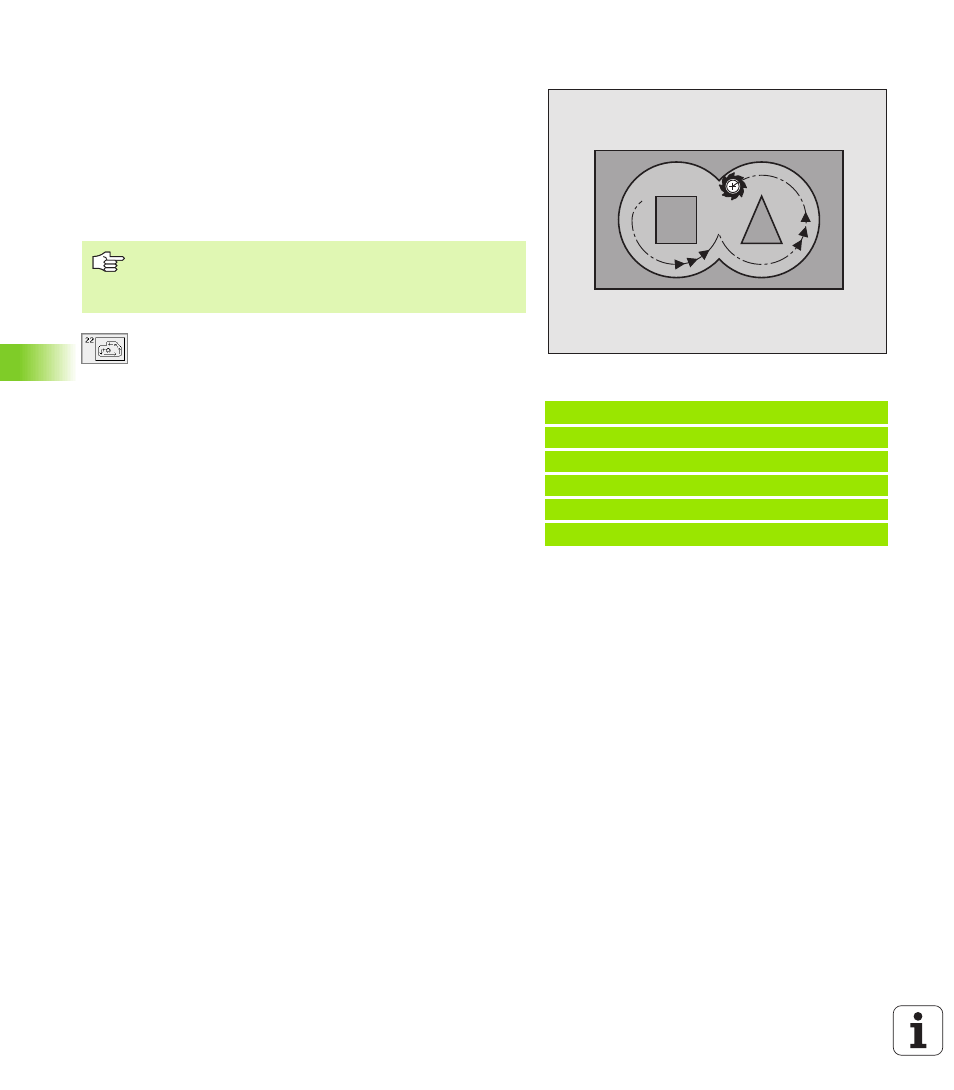

1 Die TNC positioniert das Werkzeug über den Einstichpunkt; dabei
wird das Schlichtaufmaß Seite berücksichtigt
2 In der ersten Zustell-Tiefe fräst das Werkzeug mit dem Fräsvor-
schub Q12 die Kontur von innen nach außen
3 Dabei werden die Inselkonturen (hier: C/D) mit einer Annäherung
an die Taschenkontur (hier: A/B) freigefräst
4 Anschließend fährt die TNC die Taschenkontur fertig und das
Werkzeug auf die Sichere Höhe zurück
U U U U Zustell-Tiefe Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird
U U U U Vorschub Tiefenzustellung Q11: Eintauchvorschub
in mm/min
U U U U Vorschub Ausräumen Q12: Fräsvorschub in mm/min
U U U U Vorräum-Werkzeug Nummer Q18: Nummer des Werk-
zeugs, mit dem die TNC bereits vorgeräumt hat. Falls
nicht vorgeräumt wurde „0“ eingeben; falls Sie hier
eine Nummer eingeben, räumt die TNC nur den Teil
aus, der mit dem Vorräum-Werkzeug nicht bearbeitet
werden konnte.
Falls der Nachräumbereich nicht seitlich anzufahren
ist, taucht die TNC pendelnd ein; dazu müssen Sie in
der Werkzeug-Tabelle TOOL.T, siehe „Werkzeug-
Daten”, Seite 99 die Schneidenlänge LCUTS und den
maximalen Eintauchwinkel ANGLE des Werkzeugs
definieren. Ggf. gibt die TNC eine Fehlermeldung aus
U U U U Vorschub Pendeln Q19: Pendelvorschub in mm/min
Beispiel: NC-Sätze
59 CYCL DEF 22.0 RAEUMEN
Q10=+5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=350 ;VORSCHUB RAEUMEN
Q18=1 ;VORRAEUM-WERKZEUG
Q19=150 ;VORSCHUB PENDELN
C D
A B
Beachten Sie vor dem Programmieren
Ggf. Fräser mit einem über Mitte schneidenden Stirnzahn
verwenden (DIN 844), oder Vorbohren mit Zyklus 21.
