8 Programmieren: Zyklen
8.4 Z
yklen
zu
m F
räse
n
v
o
n T
a
sc
h
e
n, Z
a
pf
e
n
un
d Nut
e
n

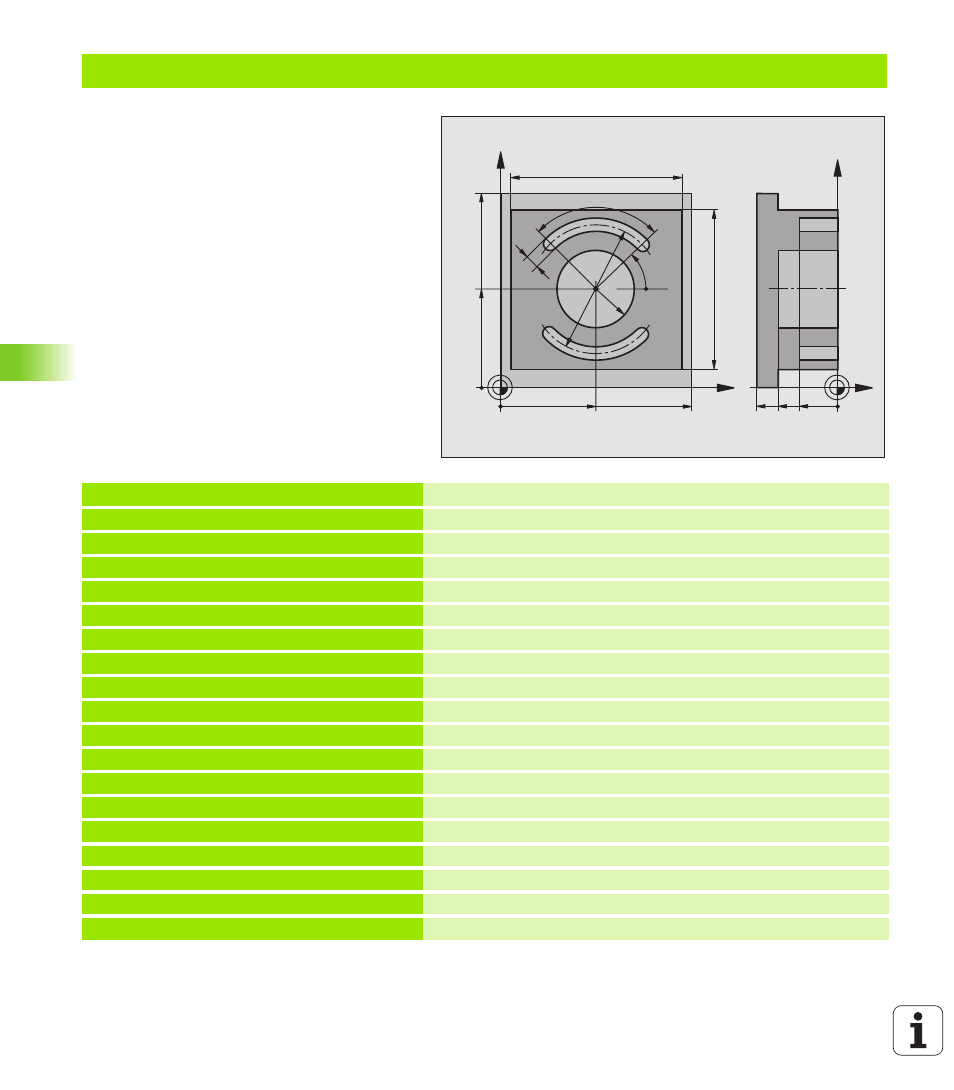

Beispiel: Tasche, Zapfen und Nuten fräsen
0 BEGIN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
Werkzeug-Definition Schruppen/Schlichten
4 TOOL DEF 2 L+0 R+3
Werkzeug-Definition Nutenfräser
5 TOOL CALL 1 Z S3500
Werkzeug-Aufruf Schruppen/Schlichten
6 L Z+250 R0 F MAX
Werkzeug freifahren
7 CYCL DEF 213 ZAPFEN SCHLICH.
Zyklus-Definition Außenbearbeitung
Q200=2 ;SICHERHEITSABST.
Q201=-30 ;TIEFE
Q206=250 ;F TIEFENZUST.
Q202=5 ;ZUSTELL-TIEFE
Q207=250 ;F FRAESEN
Q203=+0 ;KOOR. OBERFL.
Q204=20 ;2. S.-ABSTAND
Q216=+50 ;MITTE 1. ACHSE
Q217=+50 ;MITTE 2. ACHSE
Q218=90 ;1. SEITEN-LAENGE
Q219=80 ;2. SEITEN-LAENGE
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40
-20
-30
