148 6 Programmieren: Konturen programmieren
6.4 Bahn
bew
e
gu
ng
en
– r
e
c
h
twink
lig
e
K
o
or
d
inat
e
n

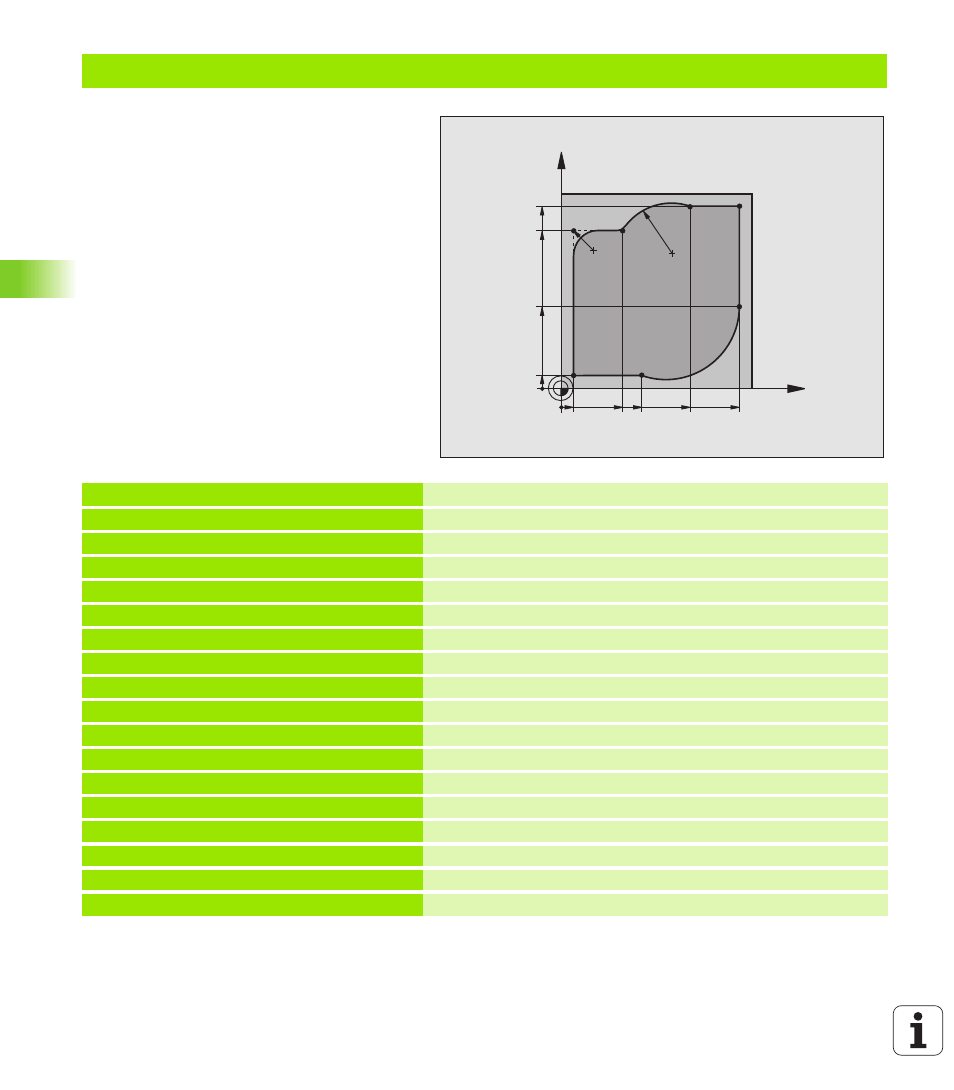

Beispiel: Kreisbewegung kartesisch
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition für grafische Simulation der Bearbeitung
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Werkzeug-Definition im Programm
4 TOOL CALL 1 Z S4000 Werkzeug-Aufruf mit Spindelachse und Spindeldrehzahl
5 L Z+250 R0 F MAX Werkzeug freifahren in der Spindelachse mit Eilgang FMAX
6 L X-10 Y-10 R0 F MAX Werkzeug vorpositionieren
7 L Z-5 R0 F1000 M3 Auf Bearbeitungstiefe fahren mit Vorschub F = 1000 mm/min
8 APPR LCT X+5 Y+5 R5 RL F300 Kontur an Punkt 1 anfahren auf einer Kreisbahn mit
tangentialem Anschluss
9 L X+5 Y+85 Punkt 2: erste Gerade für Ecke 2
10 RND R10 F150 Radius mit R = 10 mm einfügen, Vorschub: 150 mm/min
11 L X+30 Y+85 Punkt 3 anfahren: Startpunkt des Kreises mit CR
12 CR X+70 Y+95 R+30 DR- Punkt 4 anfahren: Endpunkt des Kreises mit CR, Radius 30 mm
13 L X+95 Punkt 5 anfahren
14 L X+95 Y+40 Punkt 6 anfahren
15 CT X+40 Y+5 Punkt 7 anfahren: Endpunkt des Kreises, Kreisbogen mit tangentia-
lem Anschluss an Punkt 6, TNC berechnet den Radius selbst
X
Y
95 5
95
5
85
40
40 30 70
R10
R30
