HEIDENHAIN TNC 426, TNC 430 141
6.4 Bahn
bew
e
gu
ng
en
– r
e
c
h
twink
lig
e
K
o
or
d
inat
e

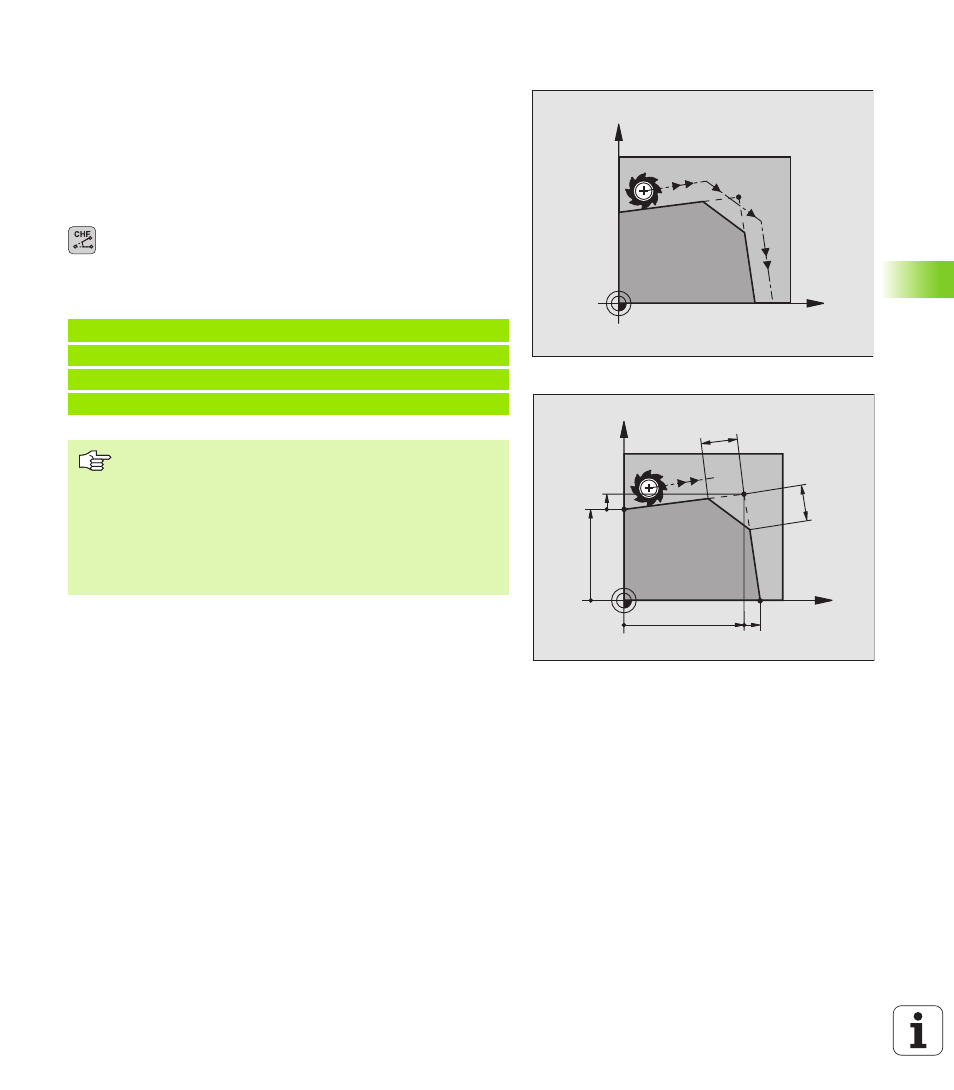

n Fase CHF zwischen zwei Geraden einfügen
Konturecken, die durch den Schnitt zweier Geraden entstehen, kön-
nen Sie mit einer Fase versehen.
n In den Geradensätzen vor und nach dem CHF-Satz programmieren
Sie jeweils beide Koordinaten der Ebene, in der die Fase ausgeführt
wird
n Die Radiuskorrektur vor und nach CHF-Satz muss gleich sein
n
Die Fase muss mit dem aktuellen Werkzeug ausführbar sein
U U U U Fasen-Abschnitt : Länge der Fase
Falls nötig:
U U U U Vorschub F (wirkt nur im CHF-Satz)
NC-Beispielsätze
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Eine Kontur nicht mit einem CHF-Satz beginnen.
Eine Fase wird nur in der Bearbeitungsebene ausgeführt.
Der von der Fase abgeschnittene Eckpunkt wird nicht
angefahren.
Ein im CHF-Satz programmierter Vorschub wirkt nur in
diesem CHF-Satz. Danach ist wieder der vor dem CHF-
Satz programmierte Vorschub gültig.
X
Y
X
Y
40
12 30
5
12
5
