30 3 Positionieren mit Handeingabe
3.1 Ein
fac
he Bearb
e
it
un
g
e
n
pr
og
ra
mmier
en u
nd a
b
arbeit
en
3.1 Einfache Bearbeitungen
programmieren und abarbeiten
Für einfache Bearbeitungen oder zum Vorpositionieren des Werk-
zeugs eignet sich die Betriebsart Positionieren mit Handeingabe. Hier
können Sie ein kurzes Programm im HEIDENHAIN-Klartext-Format
oder nach DIN/ISO eingeben und direkt ausführen lassen. Auch die
Zyklen der TNC lassen sich aufrufen. Das Programm wird in der Datei
$MDI gespeichert. Beim Positionieren mit Handeingabe lässt sich die
zusätzliche Status-Anzeige aktivieren.
Positionieren mit Handeingabe anwenden
Betriebsart Positionieren mit Handeingabe wählen.
Die Datei $MDI beliebig programmieren
Programmlauf starten: Externe START-Taste

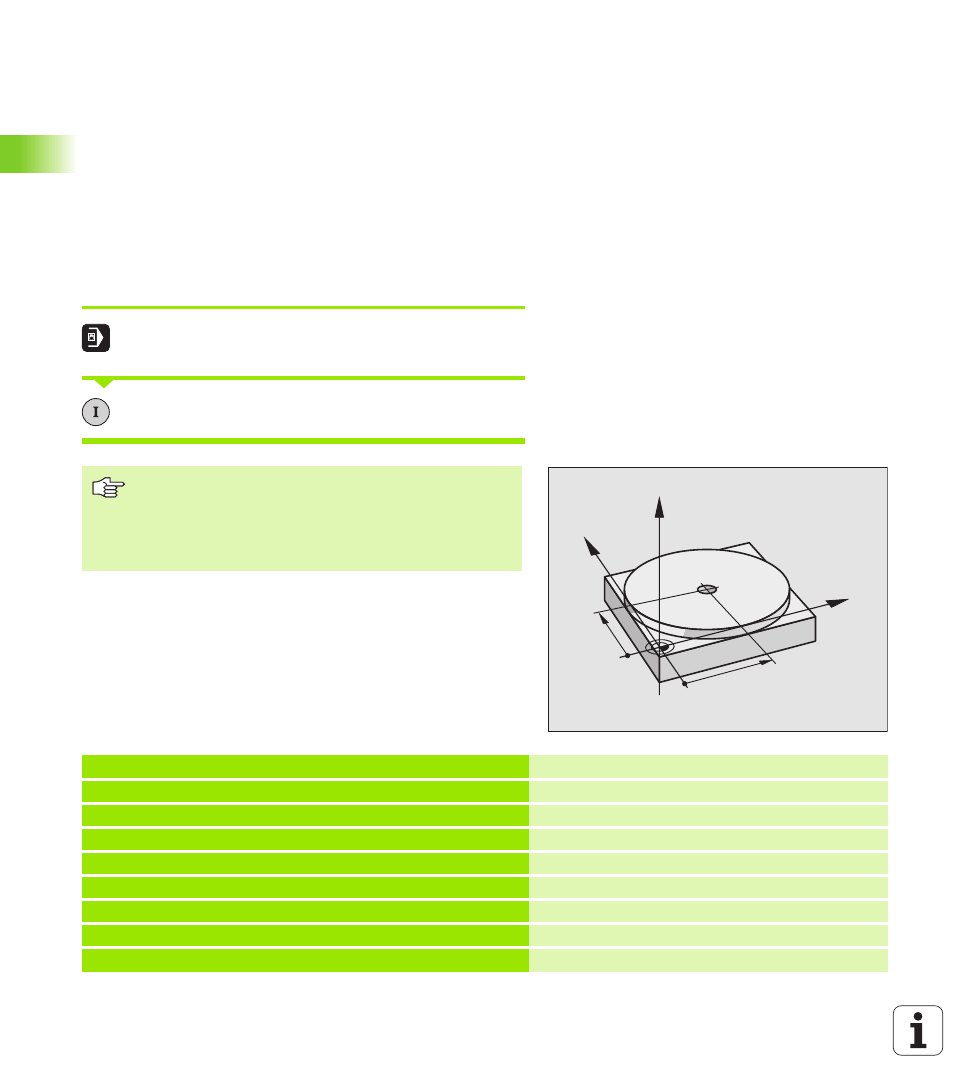

Beispiel 1
Ein einzelnes Werkstück soll mit einer 20 mm tiefen Bohrung verse-
hen werden. Nach dem Aufspannen des Werkstücks, dem Ausrichten
und Bezugspunkt-Setzen lässt sich die Bohrung mit wenigen Pro-
grammzeilen programmieren und ausführen.
Zuerst wird das Werkzeug mit L-Sätzen (Geraden) über dem Werk-
stück vorpositioniert und auf einen Sicherheitsabstand von 5 mm über
dem Bohrloch positioniert. Danach wird die Bohrung mit dem Zyklus
1 TIEFBOHREN ausgeführt.
Einschränkung
Die Freie Kontur-Programmierung FK, die Programmier-
Grafiken und Programmlauf-Grafiken stehen nicht zur Ver-
fügung. Die Datei $MDI darf keinen Programm-Aufruf ent-
halten (PGM CALL).
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5 Werkzeug definieren: Nullwerkzeug, Radius 5
2 TOOL CALL 1 Z S2000 Werkzeug aufrufen: Werkzeugachse Z,
Spindeldrehzahl 2000 U/min
3 L Z+200 R0 F MAX Werkzeug freifahren (F MAX = Eilgang)
4 L X+50 Y+50 R0 F MAX M3 Werkzeug mit F MAX über Bohrloch positionieren,
Spindel ein
5 L Z+5 F2000 Werkzeug 5 mm über Bohrloch positionieren
6 CYCL DEF 1.0 TIEFBOHREN Zyklus TIEFBOHREN definieren:
