230 8 Programmieren: Zyklen
8.3 Zykl
en zum Boh
ren, Gewin
d
eb
oh
re
n u
nd Gew
ind
efräsen

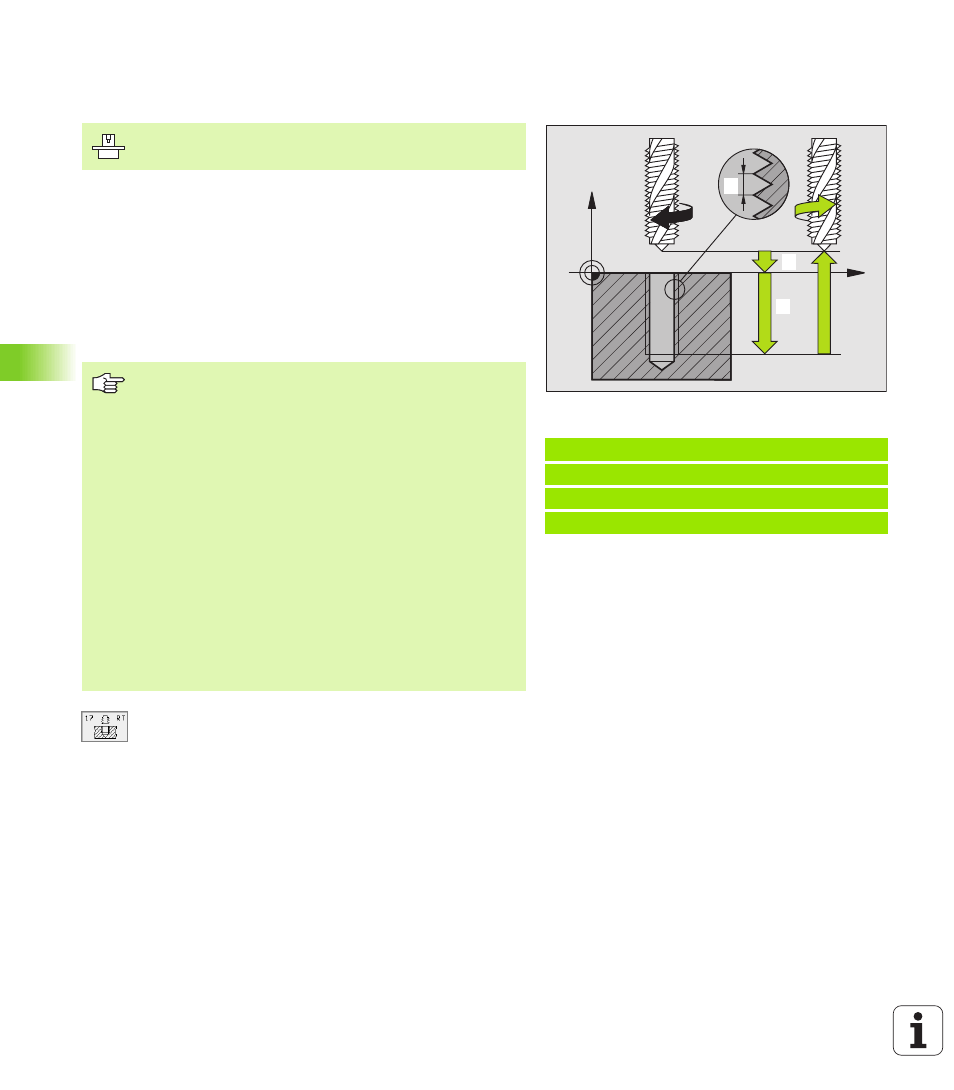

GEWINDEBOHREN ohne Ausgleichsfutter GS
(Zyklus 17)
Die TNC schneidet das Gewinde entweder in einem oder in mehreren
Arbeitsgängen ohne Längenausgleichsfutter.
Vorteile gegenüber dem Zyklus Gewindebohren mit Ausgleichsfutter:
n Höhere Bearbeitungsgeschwindigkeit
n Gleiches Gewinde wiederholbar, da sich die Spindel beim Zyklus-
Aufruf auf die 0°-Position ausrichtet (abhängig von Maschinen-Para-
meter 7160)
n Größerer Verfahrbereich der Spindelachse, da das Ausgleichsfutter
entfällt
U U U U Sicherheits-Abstand 1 (inkremental): Abstand Werk-
zeugspitze (Startposition) – Werkstück-Oberfläche
U U U U Bohrtiefe 2 (inkremental): Abstand Werkstück-Ober-
fläche (Gewindebeginn) – Gewindeende
U U U U Gewindesteigung 3 :
Steigung des Gewindes. Das Vorzeichen legt Rechts-
oder Linksgewinde fest:
+= Rechtsgewinde
–= Linksgewinde
Beispiel: NC-Sätze
18 CYCL DEF 17.0 GEW.-BOHREN GS
19 CYCL DEF 17.1 ABST 2
20 CYCL DEF 17.2 TIEFE -20
21 CYCL DEF 17.3 STEIG +1
X
Z
1111
12
13
Maschine und TNC müssen vom Maschinenhersteller vor-
bereitet sein.
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) in der
Bearbeitungsebene mit Radiuskorrektur R0 programmie-
ren
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren
Das Vorzeichen des Parameters Bohrtiefe legt die Arbeits-
richtung fest.
Die TNC berechnet den Vorschub in Abhängigkeit von der
Drehzahl. Wenn Sie während des Gewindebohrens den
Drehknopf für den Drehzahl-Override betätigen, passt die
TNC den Vorschub automatisch an
Der Drehknopf für den Vorschub-Override ist nicht aktiv.
Am Zyklusende steht die Spindel. Vor der nächsten Bear-
beitung Spindel mit M3 (bzw. M4) wieder einschalten.
