HEIDENHAIN TNC 426, TNC 430 147
6.4 Bahn
bew
e
gu
ng
en
– r
e
c
h
twink
lig
e
K
o
or
d
inat
e
n

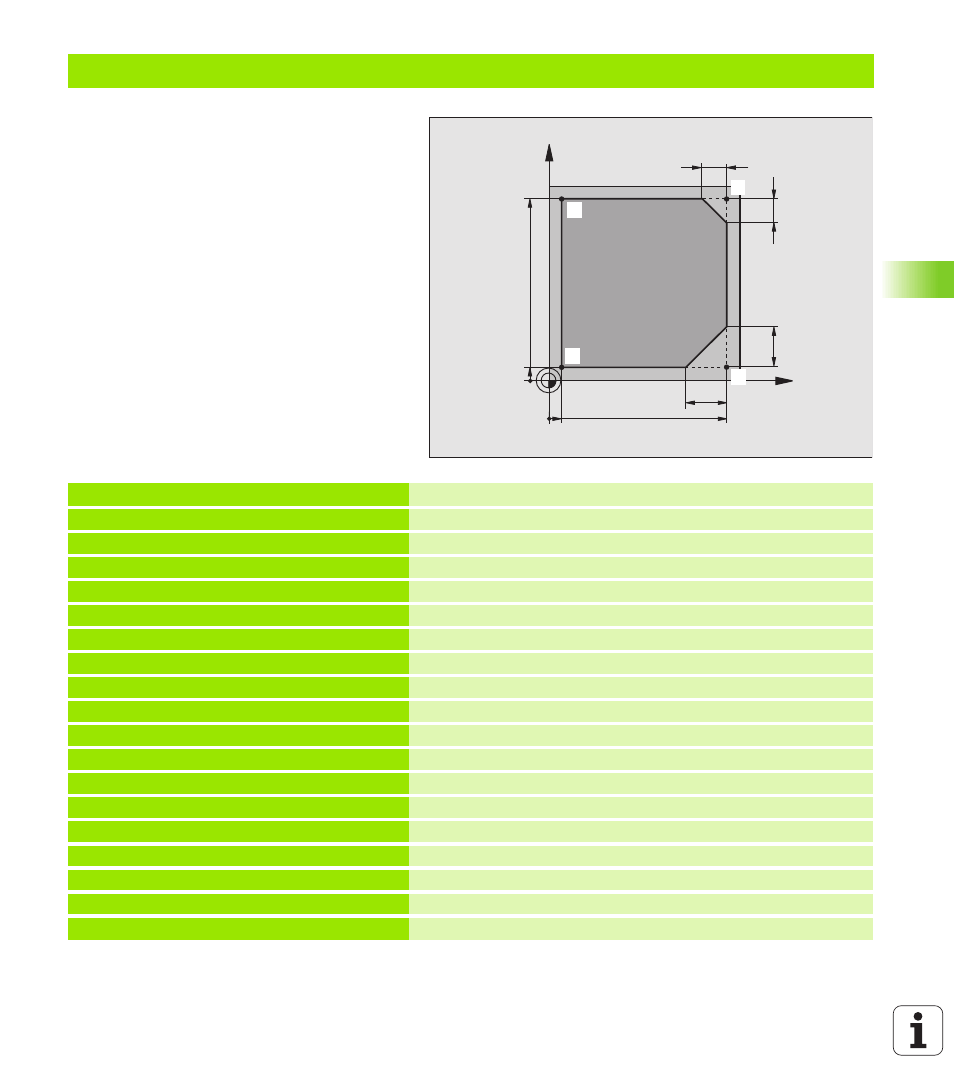

Beispiel: Geradenbewegung und Fasen kartesisch
0 BEGIN PGM LINEAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition für grafische Simulation der Bearbeitung
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Werkzeug-Definition im Programm
4 TOOL CALL 1 Z S4000 Werkzeug-Aufruf mit Spindelachse und Spindeldrehzahl
5 L Z+250 R0 F MAX Werkzeug freifahren in der Spindelachse mit Eilgang FMAX
6 L X-10 Y-10 R0 F MAX Werkzeug vorpositionieren
7 L Z-5 R0 F1000 M3 Auf Bearbeitungstiefe fahren mit Vorschub F = 1000 mm/min
8 APPR LT X+5 Y+5 LEN10 RL F300 Kontur an Punkt 1 anfahren auf einer Geraden mit
tangentialem Anschluss
9 L Y+95 Punkt 2 anfahren
10 L X+95 Punkt 3: erste Gerade für Ecke 3
11 CHF 10 Fase mit Länge 10 mm programmieren
12 L Y+5 Punkt 4: zweite Gerade für Ecke 3, erste Gerade für Ecke 4
13 CHF 20 Fase mit Länge 20 mm programmieren
14 L X+5 Letzten Konturpunkt 1 anfahren, zweite Gerade für Ecke 4
15 DEP LT LEN10 F1000 Kontur verlassen auf einer Geraden mit tangentialem Anschluss
16 L Z+250 R0 F MAX M2 Werkzeug freifahren, Programm-Ende
17 END PGM LINEAR MM
X
Y
95 5
95
5
10
10
20
20
1 1
1 2
1 3
4
