Programmieren: Programmierhilfen
4.5 Programmier-Grafik
4
124
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013

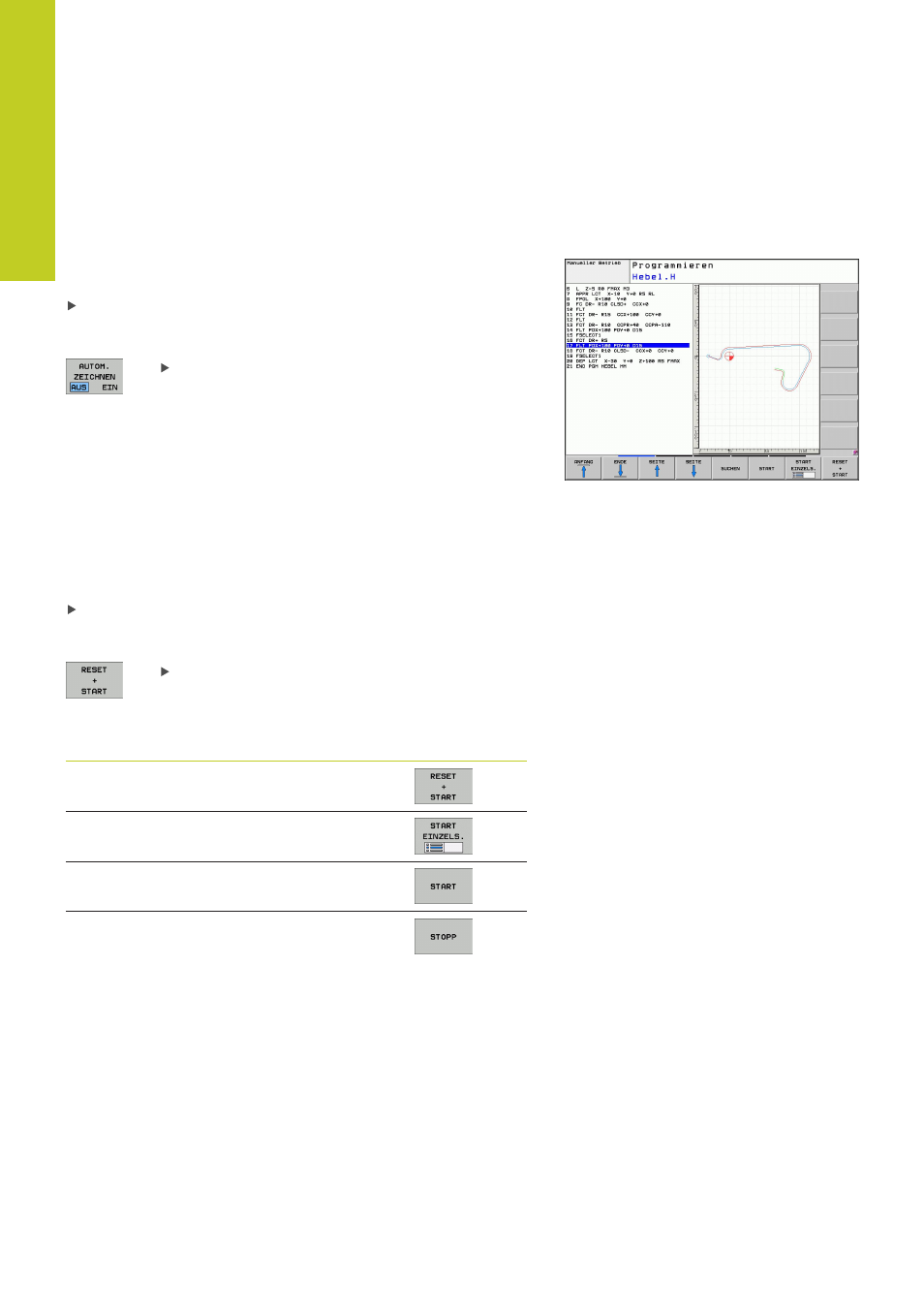

4.5 Programmier-Grafik
Programmier-Grafik mitführen/nicht mitführen
Während Sie ein Programm erstellen, kann die TNC die
programmierte Kontur mit einer 2D-Strichgrafik anzeigen.
Zur Bildschirm-Aufteilung Programm links und Grafik rechts
wechseln: Taste SPLIT SCREEN und Softkey PROGRAMM +
GRAFIK drücken
Softkey AUTOM. ZEICHNEN auf EIN setzen.
Während Sie die Programmzeilen eingeben, zeigt
die TNC jede programmierte Bahnbewegung im
Grafik-Fenster rechts an
Wenn die TNC die Grafik nicht mitführen soll, setzen Sie den
Softkey AUTOM. ZEICHNEN auf AUS.
AUTOM. ZEICHNEN EIN zeichnet keine Programmteil-
Wiederholungen mit.
Programmier-Grafik für bestehendes Programm
erstellen
Wählen Sie mit den Pfeil-Tasten den Satz, bis zu dem die Grafik
erstellt werden soll oder drücken Sie GOTO und geben die
gewünschte Satz-Nummer direkt ein
Grafik erstellen: Softkey RESET + START drücken
Weitere Funktionen:
Funktion Softkey
Programmier-Grafik vollständig erstellen
Programmier-Grafik satzweise erstellen
Programmier-Grafik komplett erstellen oder
nach RESET + START vervollständigen
Programmier-Grafik anhalten. Dieser Softkey
erscheint nur, während die TNC eine
Programmier-Grafik erstellt
