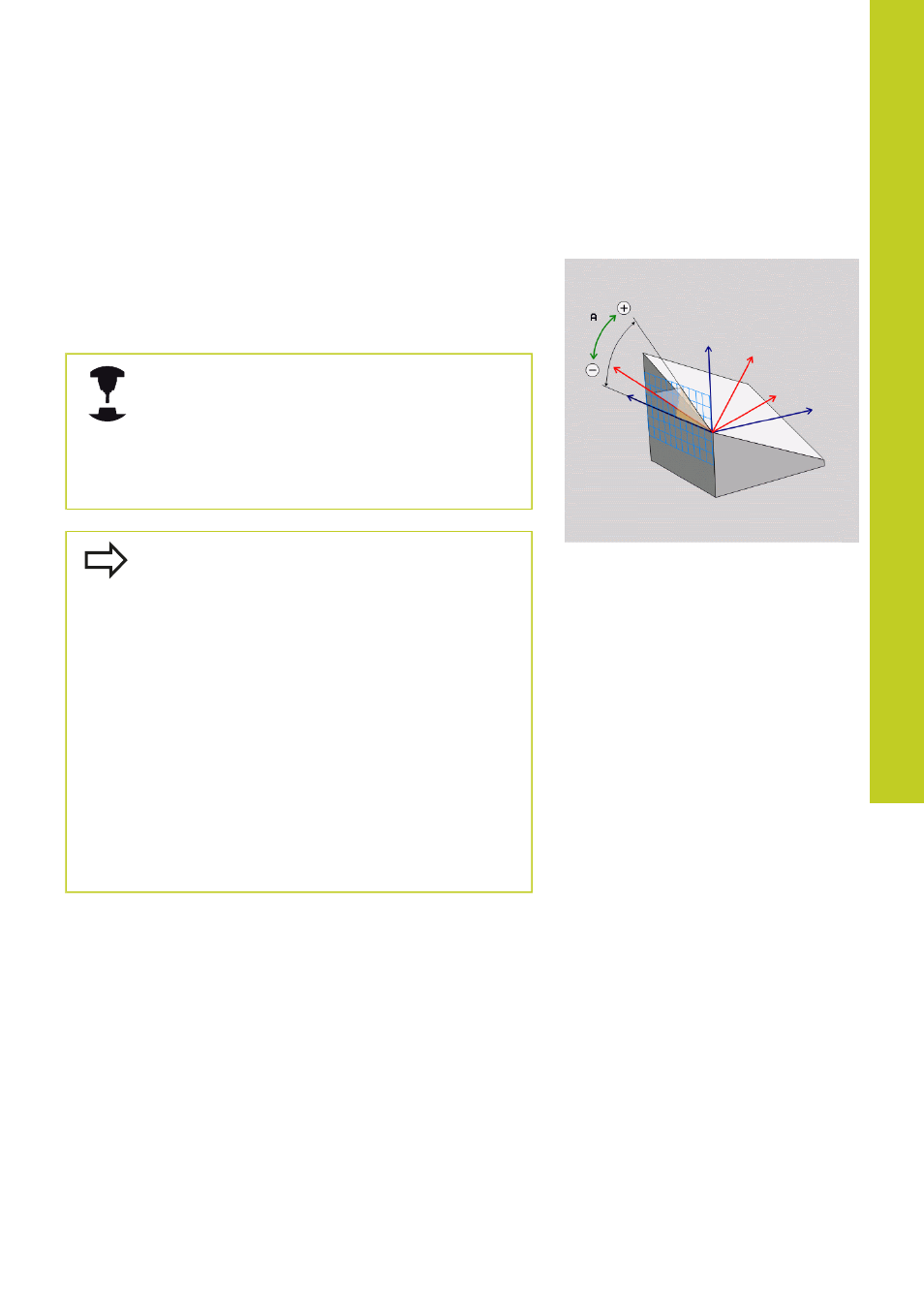

Bearbeitungsebene über Achswinkel: PLANE AXIAL
(FCL 3-Funktion)
Anwendung
Die Funktion
PLANE AXIAL definiert sowohl die Lage der
Bearbeitungsebene als auch die Soll-Koordinaten der Drehachsen.
Insbesondere bei Maschinen mit rechtwinkligen Kinematiken und
mit Kinematiken in denen nur eine Drehachse aktiv ist, lässt sich
diese Funktion einfach einsetzen.
Die Funktion
PLANE AXIAL können Sie auch dann
verwenden, wenn Sie nur eine Drehachse an Ihrer
Maschine aktiv haben.
Die Funktion
PLANE RELATIV können Sie nach
PLANE AXIAL verwenden, wenn Ihre Maschine
Raumwinkeldefinitionen erlaubt. Beachten Sie Ihr
Maschinenhandbuch.
Beachten Sie vor dem Programmieren
Nur Achswinkel eingeben, die tatsächlich an Ihrer
Maschine vorhanden sind, ansonsten gibt die TNC
eine Fehlermeldung aus.
Mit
PLANE AXIAL definierte Drehachs-Koordinaten
sind modal wirksam. Mehrfachdefinitionen bauen
also aufeinander auf, inkrementale Eingaben sind
erlaubt.
Zum Rücksetzen der Funktion
PLANE AXIAL die
Funktion
PLANE RESET verwenden. Rücksetzen
durch Eingabe von 0 deaktiviert
PLANE AXIAL nicht.
Die Funktionen
SEQ, TABLE ROT und COORD
ROT haben in Verbindung mit PLANE AXIAL keine
Funktion.
Parameterbeschreibung für das Positionierverhalten:
siehe "Positionierverhalten der PLANE-Funktion
festlegen", Seite 371.
