Handbetrieb und Einrichten
13.8 Bezugspunkt-Setzen mit 3D-Tastsystem (Software-Option Touch
probe functions)
13
444
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
Kreismittelpunkt als Bezugspunkt
Mittelpunkte von Bohrungen, Kreistaschen, Vollzylindern, Zapfen,
kreisförmigen Inseln usw. können Sie als Bezugspunkte setzen.

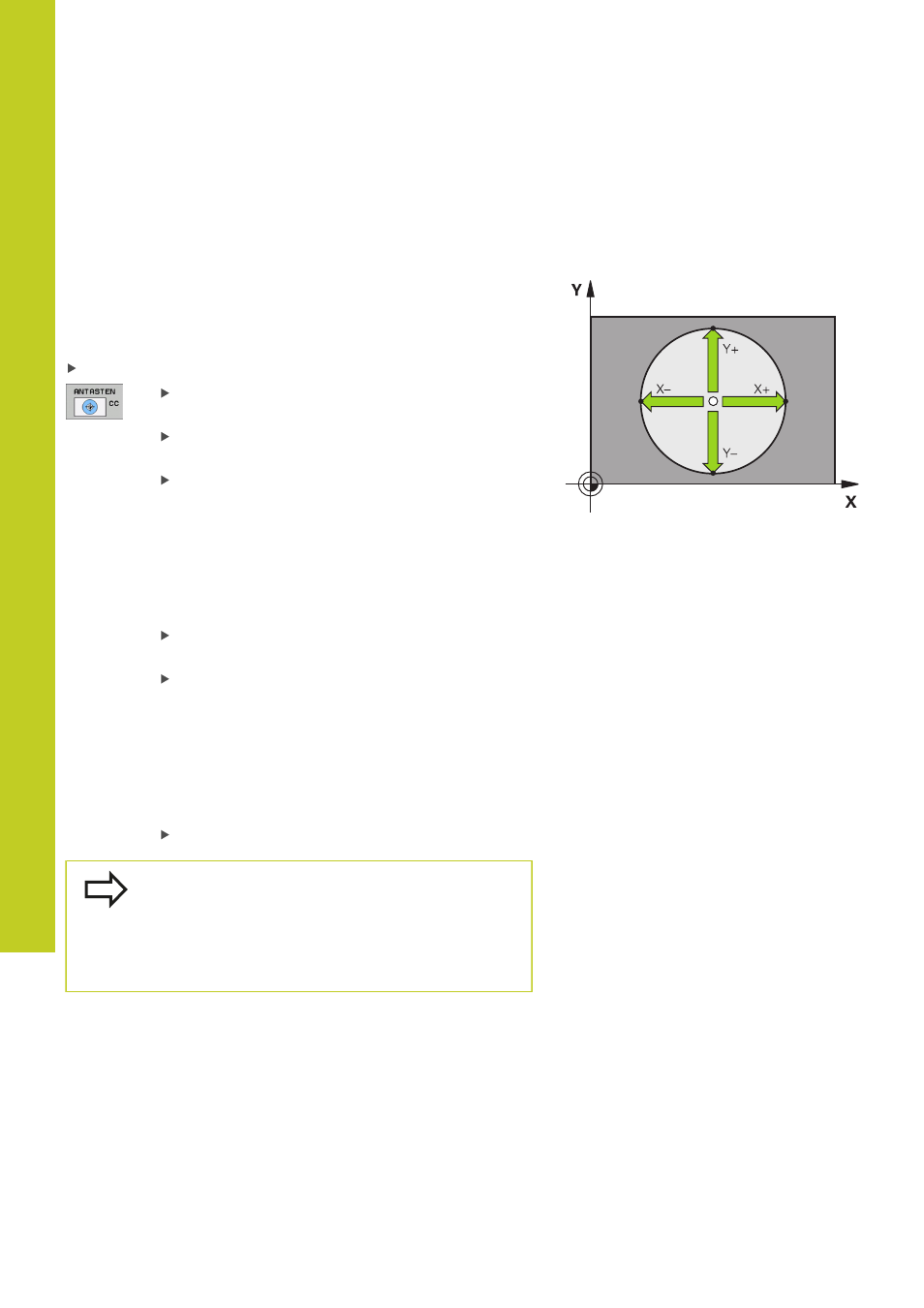

Innenkreis:
Die TNC tastet die Kreis-Innenwand in alle vier Koordinatenachsen-
Richtungen an.
Bei unterbrochenen Kreisen (Kreisbögen) können Sie die
Antastrichtung beliebig wählen.
Tastkugel ungefähr in die Kreismitte positionieren
Antastfunktion wählen: Softkey ANTASTEN CC
wählen
Antastrichtung oder Softkey für automatische
Antastroutine wählen
Antasten: Externe START-Taste drücken.
Das Tastsystem tastet die Kreis-Innenwand
in der gewählten Richtung. Falls Sie keine
automatische Antastroutine verwenden, müssen
Sie diesen Vorgang wiederholen. Nach dem
dritten Antastvorgang können Sie den Mittelpunkt
berechnen lassen (empfohlen werden vier
Antastpunkte).
Antastvorgang beenden, in das Auswertungsmenü
wechseln: Softkey AUSWERTEN drücken
Bezugspunkt: Im Menüfenster beide Koordinaten
des Kreismittelpunkts eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Werte in
eine Tabelle schreiben (siehe "Messwerte aus
den Tastsystem-Zyklen in eine Nullpunkt-Tabelle
schreiben", Seite 432, oder siehe "Messwerte
aus den Tastsystem-Zyklen in die Preset-Tabelle
schreiben", Seite 433)
Antastfunktion beenden: Softkey ENDE drücken
Die TNC kann Außen- oder Innenkreise bereits
mit drei Antastpunkten berechnen, z. B. bei
Kreissegmenten. Genauere Ergebnisse erhalten Sie,
wenn Sie Kreise mit vier Antastpunkten erfassen.
Wenn möglich, sollten Sie das Tastsystem immer
möglichst mittig vorpositionieren.
