Grafiken (Software-Option Advanced grafic features) 15.1
15
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
467

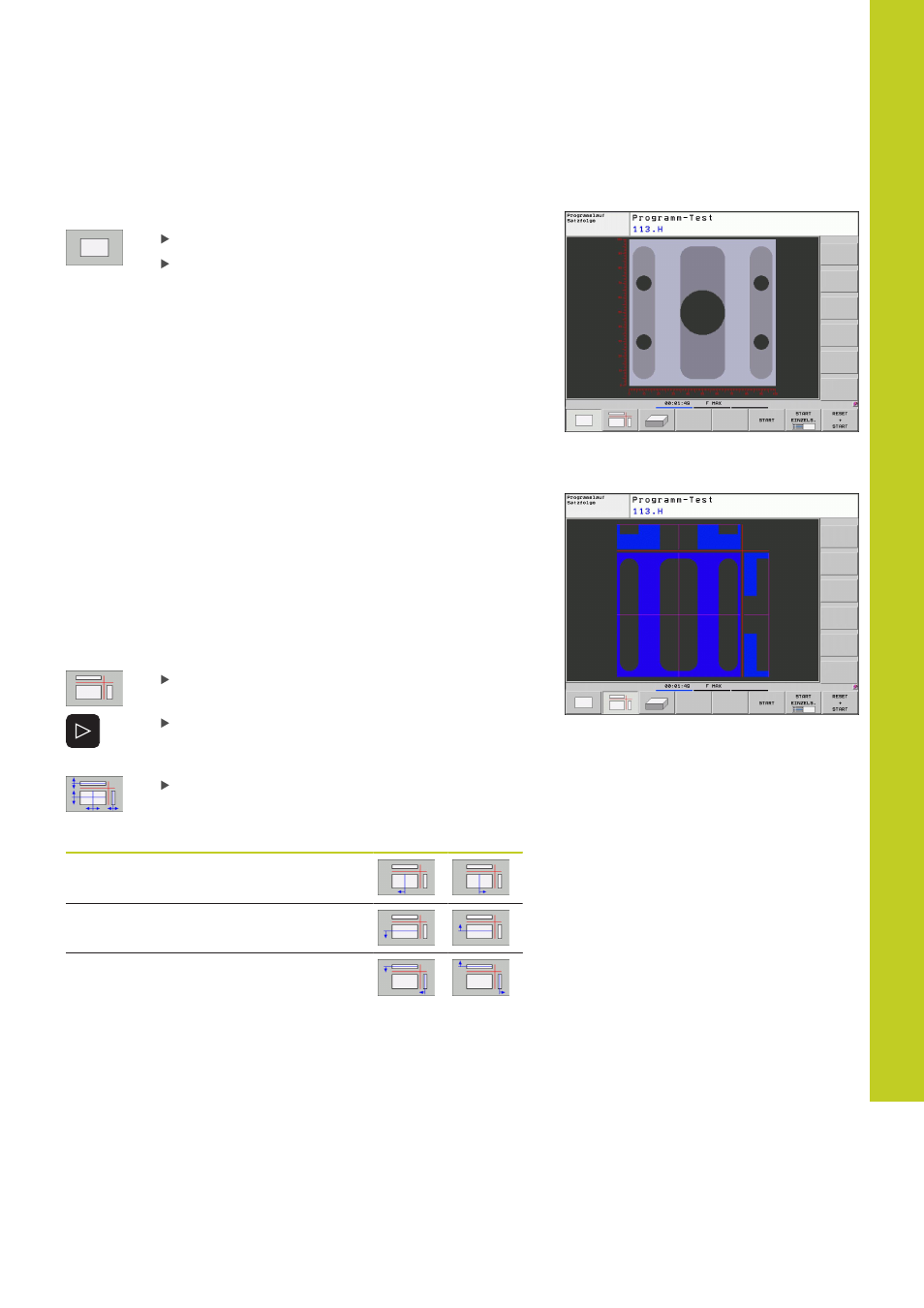

Draufsicht
Die grafische Simulation in dieser Ansicht läuft am schnellsten ab.
Draufsicht mit Softkey wählen
Für die Tiefendarstellung dieser Grafik gilt: Je
tiefer, desto dunkler
Darstellung in 3 Ebenen
Die Darstellung zeigt eine Draufsicht mit 2 Schnitten, ähnlich
einer technischen Zeichnung. Ein Symbol links unter der Grafik
gibt an, ob die Darstellung der Projektionsmethode 1 oder der
Projektionsmethode 2 nach DIN 6, Teil 1 entspricht (über MP7310
wählbar).
Bei der Darstellung in 3 Ebenen stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung, siehe "Ausschnitts-Vergrößerung",
Seite 470.
Zusätzlich können Sie die Schnittebene über Softkeys verschieben:
Wählen Sie den Softkey für die Darstellung des
Werkstücks in 3 Ebenen
Softkey-Leiste umschalten, bis der Auswahl-
Softkey für die Funktionen zum Verschieben der
Schnittebene erscheint
Funktionen zum Verschieben der Schnittebene
wählen: Die TNC zeigt folgende Softkeys
Funktion Softkeys
Vertikale Schnittebene nach rechts oder
links verschieben
Vertikale Schnittebene nach vorne oder
hinten verschieben
Horizontale Schnittebene nach oben oder
unten verschieben
Die Lage der Schnittebene ist während des Verschiebens am
Bildschirm sichtbar.
Die Grundeinstellung der Schnittebene ist so gewählt, dass sie
in der Bearbeitungsebene in der Werkstück-Mitte liegt und in der
Werkzeug-Achse auf der Werkstück-Oberkante.
