Koordinaten-Transformationen definieren 10.5
10
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
339
10.5 Koordinaten-Transformationen
definieren
Übersicht
Alternativ zum Koordinaten-Transformationszyklus 7
NULLPUNKT-
VERSCHIEBUNG, können Sie auch die Klartext-Funktion TRANS
DATUM verwenden. Ebenso wie beim Zyklus 7 können Sie mit
TRANS DATUM Verschiebungswerte direkt programmieren oder
eine Zeile aus einer wählbaren Nullpunkt-Tabelle aktivieren.
Zusätzlich steht Ihnen die Funktion
TRANS DATUM RESET zur
Verfügung, mit der Sie eine aktive Nullpunkt-Verschiebung auf
einfache Weise zurücksetzen können.
TRANS DATUM AXIS
Mit der Funktion
TRANS DATUM AXIS definieren Sie eine Nullpunkt-
Verschiebung durch Eingabe von Werten in der jeweiligen Achse.
Sie können in einem Satz bis zu 9 Koordinaten definieren,
Inkrementaleingabe ist möglich. Gehen Sie bei der Definition wie
folgt vor:

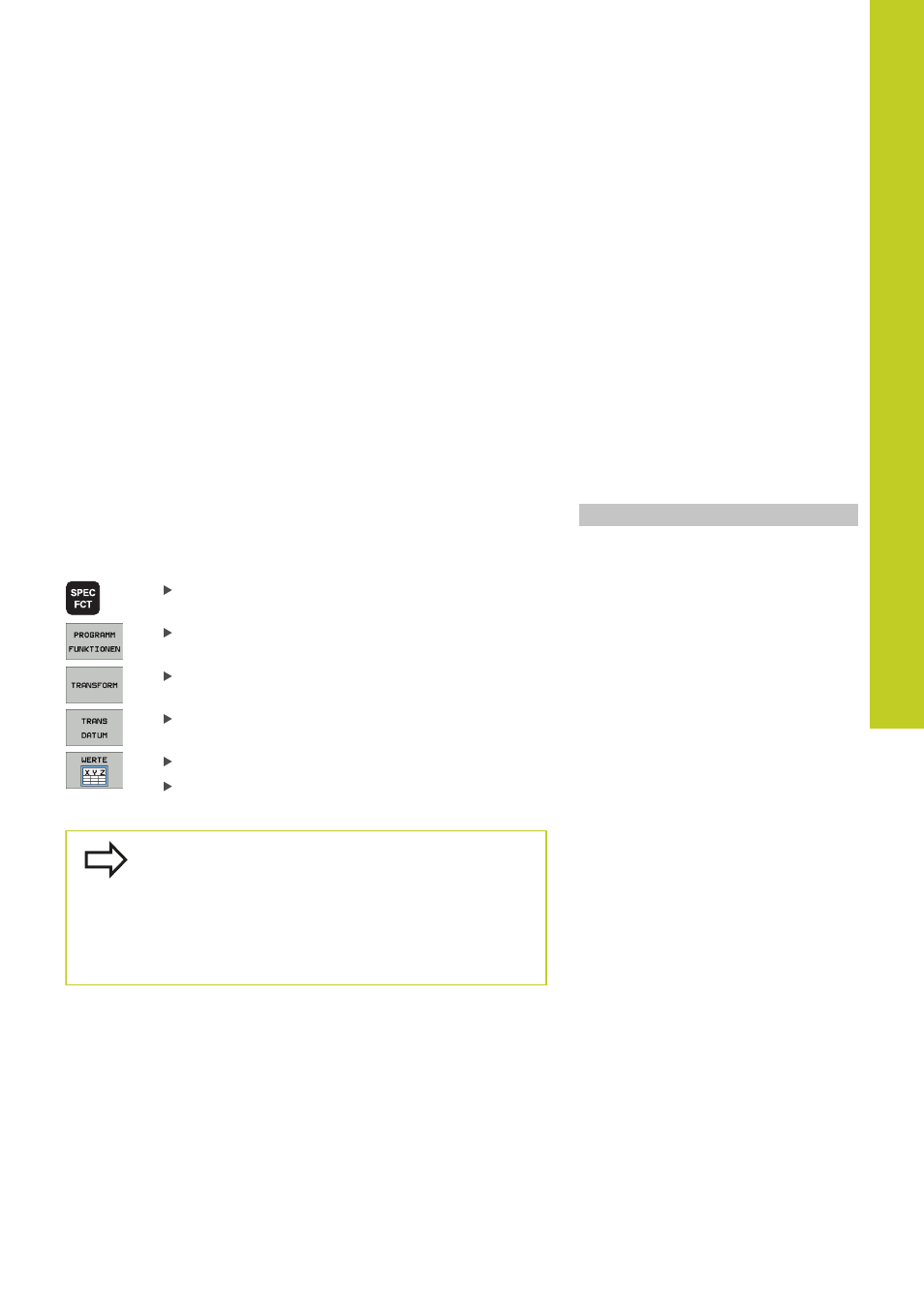

Softkey-Leiste mit Sonderfunktionen einblenden
Menü für Funktionen zur Definition verschiedener
Klartext-Funktionen wählen
Transformationen wählen
Nullpunkt-Verschiebung
TRANS DATUM wählen
Softkey für Werteingabe wählen
Nullpunkt-Verschiebung in den gewünschten Achsen
eingeben, jeweils mit Taste ENT bestätigen
Absolut eingegebene Werte beziehen sich auf den
Werkstück-Nullpunkt, der durch das Bezugspunkt-
Setzen oder durch einen Preset aus der Preset-Tabelle
festgelegt ist.
Inkrementalwerte beziehen sich immer auf den zuletzt
gültigen Nullpunkt – dieser kann bereits verschoben
sein.
NC-Satz
13 TRANS DATUMAXIS X+10 Y+25 Z+42
