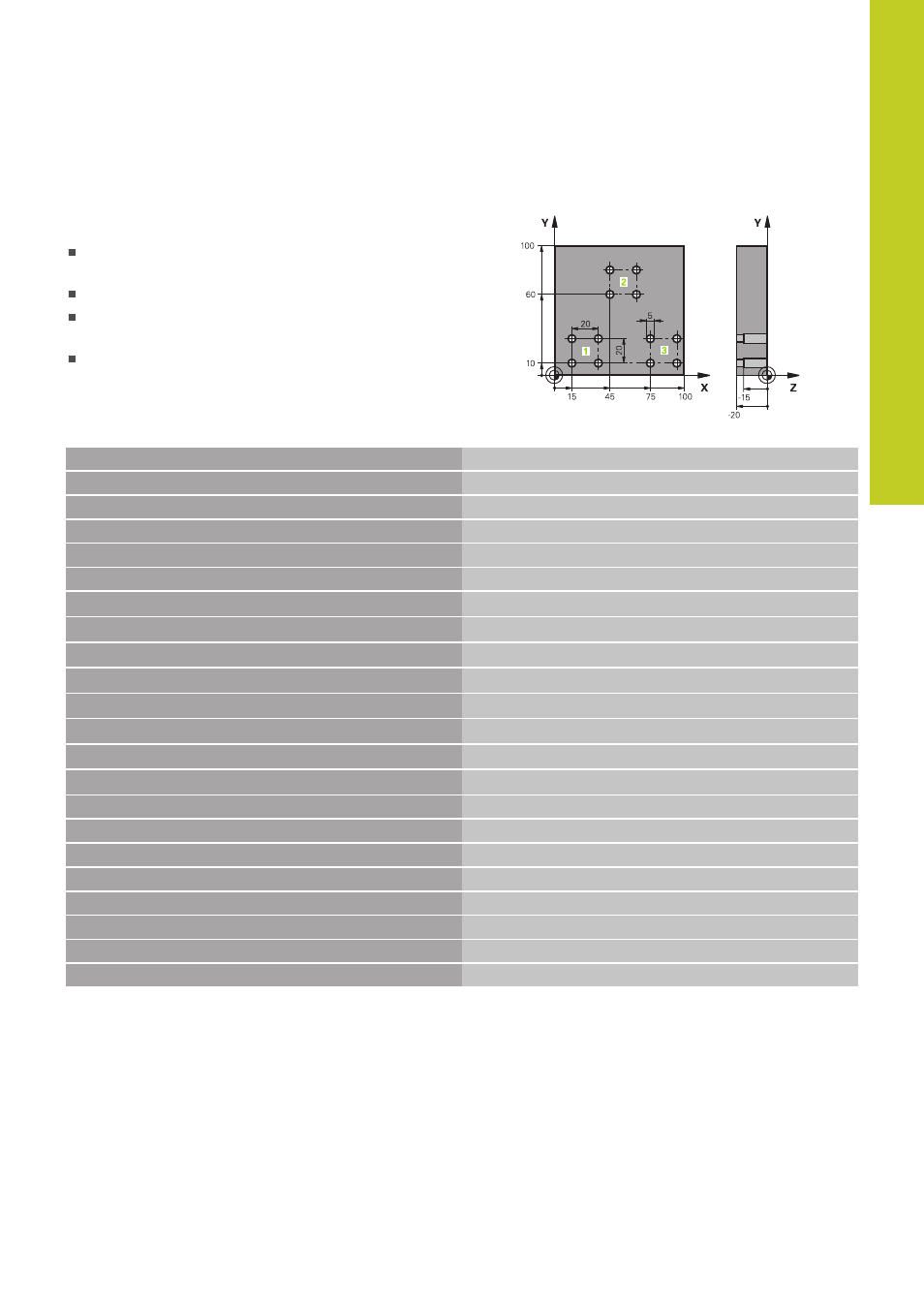

Beispiel: Bohrungsgruppe mit mehreren Werkzeugen
Programm-Ablauf:
Bearbeitungs-Zyklen programmieren im
Hauptprogramm
Komplettes Bohrbild aufrufen (Unterprogramm 1)
Bohrungsgruppen anfahren im Unterprogramm 1,
Bohrungsgruppe aufrufen (Unterprogramm 2)
Bohrungsgruppe nur einmal im Unterprogramm 2
programmieren
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Werkzeug-Aufruf Zentrierbohrer
4 L Z+250 R0 FMAX
Werkzeug freifahren
5 CYCL DEF 200 BOHREN
Zyklus-Definition Zentrieren
Q200=2 ;SICHERHEITS-ABST.
Q202=-3 ;TIEFE
Q206=250 ;F TIEFENZUST.
Q202=3 ;ZUSTELL-TIEFE
Q210=0 ;V.-ZEIT OBEN
Q203=+0 ;KOOR. OBERFL.
Q204=10 ;2. S.-ABSTAND
Q211=0.25 ;VERWEILZEIT UNTEN
6 CALL LBL 1
Unterprogramm 1 für komplettes Bohrbild rufen
7 L Z+250 R0 FMAX M6
Werkzeug-Wechsel
8 TOOL CALL 2 Z S4000
Werkzeug-Aufruf Bohrer
9 FN 0: Q201 = -25 Neue Tiefe fürs Bohren
10 FN 0: Q202 = +5
Neue Zustellung fürs Bohren
11 CALL LBL 1
Unterprogramm 1 für komplettes Bohrbild rufen
12 L Z+250 R0 FMAX M6
Werkzeug-Wechsel
13 TOOL CALL 3 Z S500
Werkzeug-Aufruf Reibahle
