Grundlagen zu den Bahnfunktionen 6.2
6
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
175

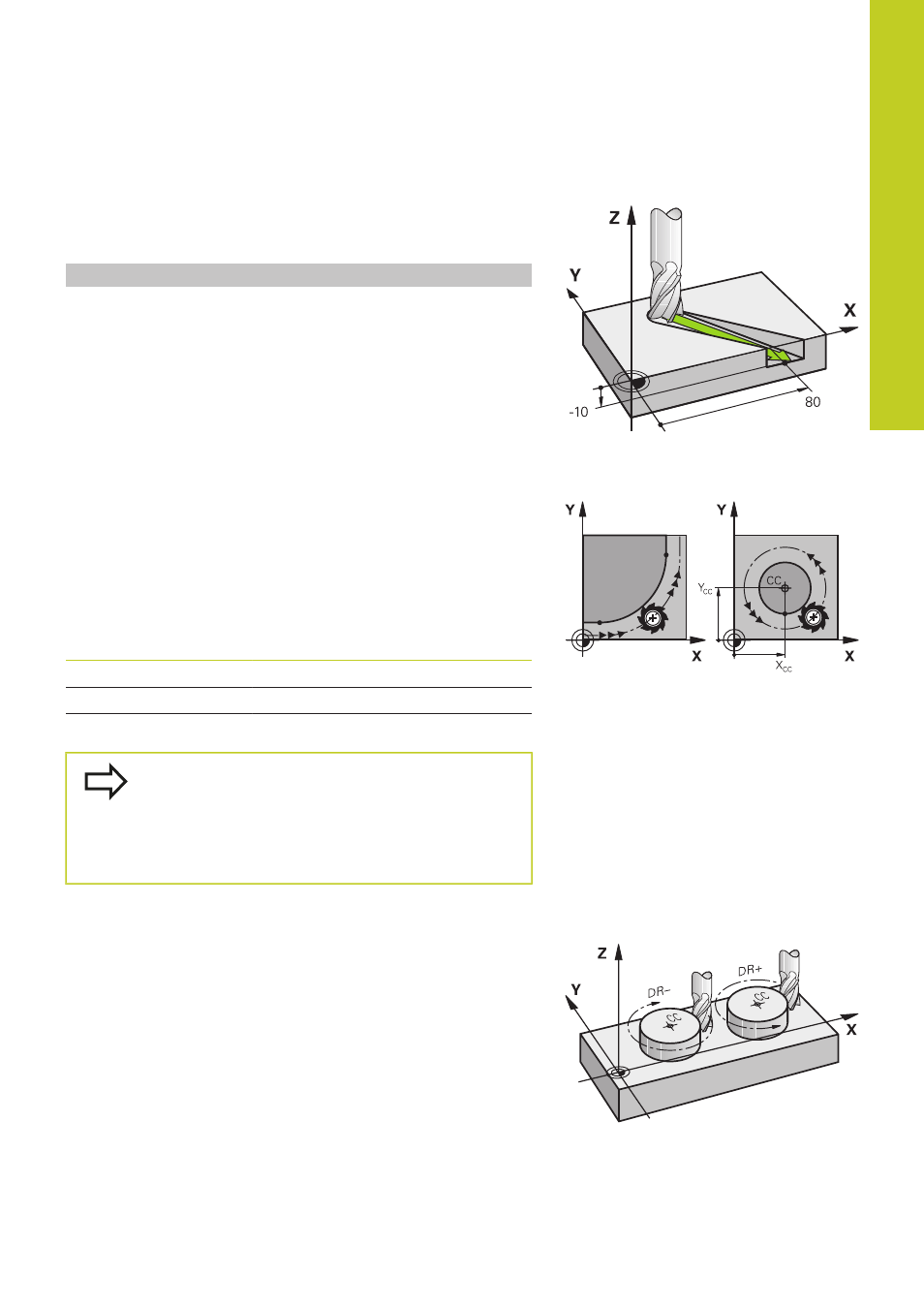

Dreidimensionale Bewegung
Der Programm-Satz enthält drei Koordinaten-Angaben: Die TNC
fährt das Werkzeug räumlich auf die programmierte Position.
Beispiel
L X+80 Y+0 Z-10
Kreise und Kreisbögen
Bei Kreisbewegungen fährt die TNC zwei Maschinenachsen
gleichzeitig: Das Werkzeug bewegt sich relativ zum Werkstück
auf einer Kreisbahn. Für Kreisbewegungen können Sie einen
Kreismittelpunkt CC eingeben.
Mit den Bahnfunktionen für Kreisbögen programmieren Sie Kreise
in den Hauptebenen: Die Hauptebene ist beim Werkzeug-Aufruf
TOOL CALL mit dem Festlegen der Spindelachse zu definieren:
Spindelachse Hauptebene
Z XY, auch UV, XY, UY
Y ZX, auch WU, ZU, WX
X YZ, auch VW, YW, VZ
Kreise, die nicht parallel zur Hauptebene liegen,
programmieren Sie auch mit der Funktion
„Bearbeitungsebene schwenken“ (siehe
Benutzer-Handbuch Zyklen, Zyklus 19,
BEARBEITUNGSEBENE), oder mit Q-Parametern
(siehe "Prinzip und Funktionsübersicht", Seite 240).
Drehsinn DR bei Kreisbewegungen
Für Kreisbewegungen ohne tangentialen Übergang zu anderen
Konturelementen geben Sie den Drehsinn wie folgt ein:
Drehung im Uhrzeigersinn:
DR-
Drehung gegen den Uhrzeigersinn:
DR+
