Bahnbewegungen - rechtwinklige Koordinaten 6.4
6
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
191

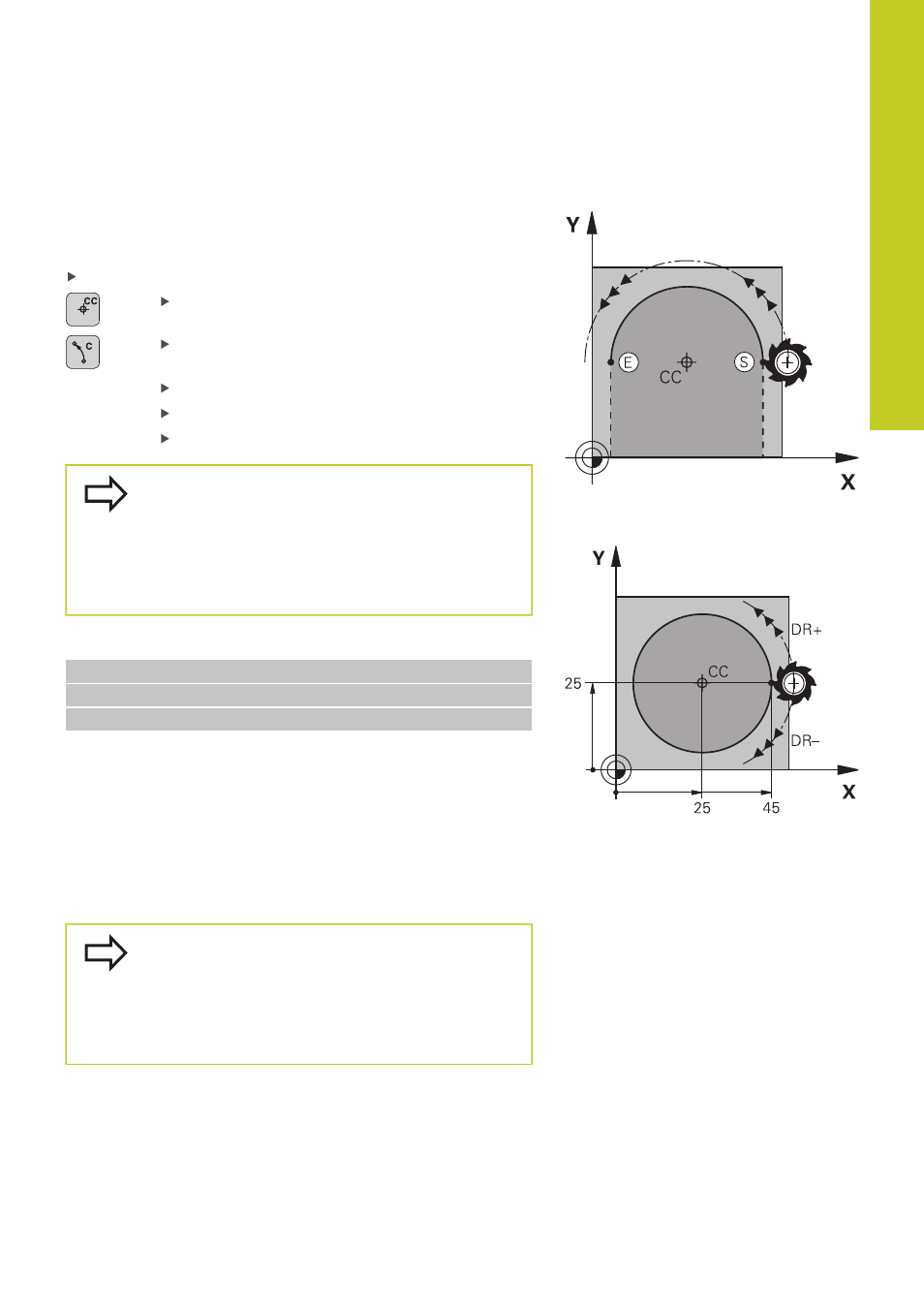

Kreisbahn C um Kreismittelpunkt CC
Legen Sie den Kreismittelpunkt
CC fest, bevor Sie die Kreisbahn
programmieren. Die zuletzt programmierte Werkzeug-Position vor
der Kreisbahn ist der Startpunkt der Kreisbahn.
Werkzeug auf den Startpunkt der Kreisbahn fahren
Koordinaten des Kreismittelpunkts eingeben
Koordinaten des Kreisbogen-Endpunkts eingeben,
falls nötig:
Drehsinn DR
Vorschub F
Zusatz-Funktion M
Die TNC verfährt Kreisbewegungen normalerweise
in der aktiven Bearbeitungsebene. Wenn Sie
Kreise programmieren, die nicht in der aktiven
Bearbeitungseben liegen, z.B.
C Z... X... DR+ bei
Werkzeug-Achse Z, und gleichzeitig diese Bewegung
rotieren, dann verfährt die TNC einen Raumkreis,
also einen Kreis in 3 Achsen (Software-Option 1).
NC-Beispielsätze
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Vollkreis
Programmieren Sie für den Endpunkt die gleichen Koordinaten wie
für den Startpunkt.
Start- und Endpunkt der Kreisbewegung müssen auf
der Kreisbahn liegen.
Eingabe-Toleranz: bis 0.016 mm (über Maschinen-
Parameter
circleDeviation wählbar).
Kleinstmöglicher Kreis, den die TNC verfahren kann:
0.0016 µm.
