Programmieren: Mehrachs-Bearbeitung
11.2 Die PLANE-Funktion: Schwenken der Bearbeitungsebene
(Software-Option 1)
11
360
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
Eingabeparameter

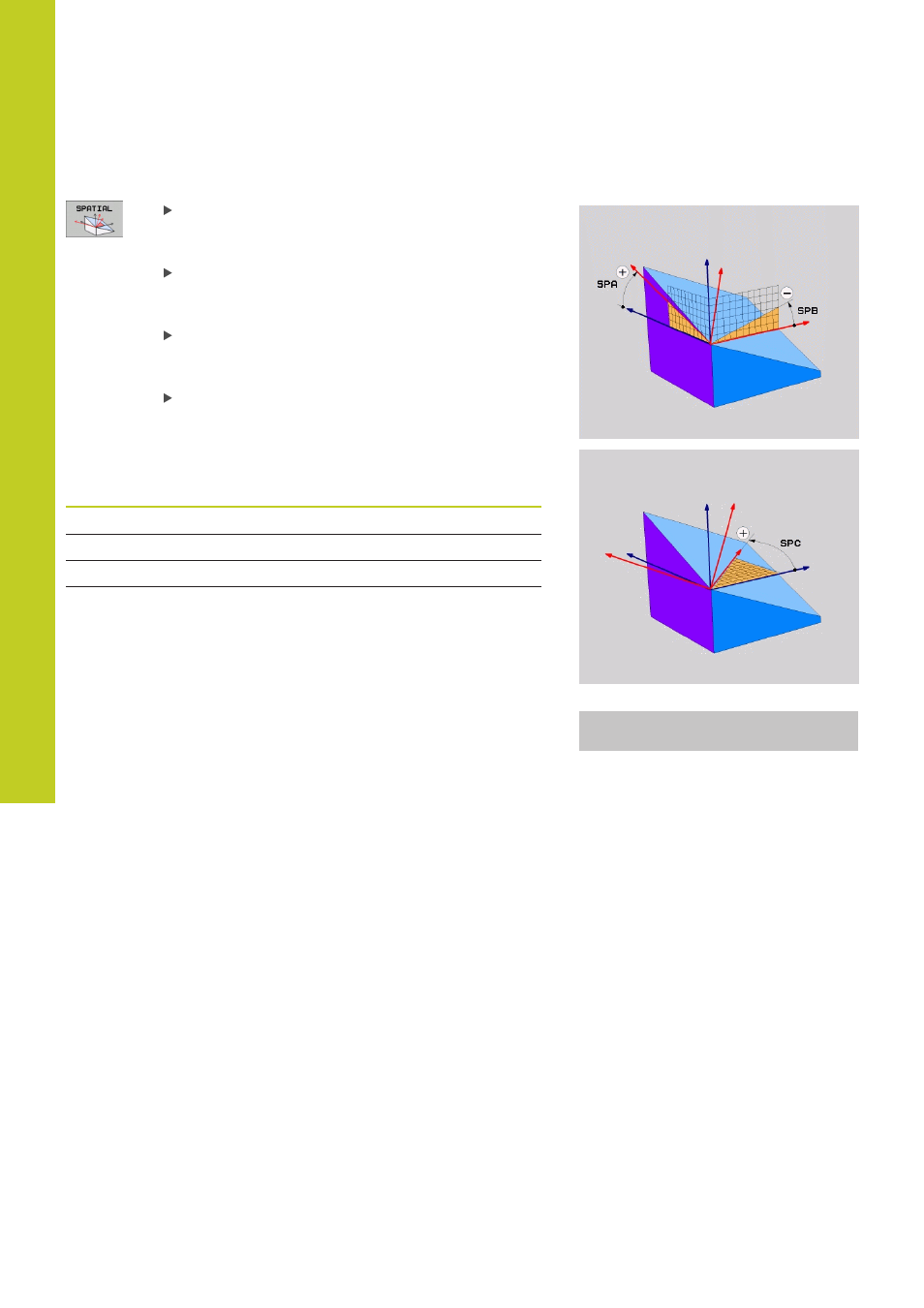

Raumwinkel A?: Drehwinkel SPA um die
maschinenfeste Achse X (siehe Bild rechts oben).
Eingabebereich von -359.9999° bis +359.9999°
Raumwinkel B?: Drehwinkel SPB um die
maschinenfeste Achse Y (siehe Bild rechts oben).
Eingabebereich von -359.9999° bis +359.9999°
Raumwinkel C?: Drehwinkel SPC um die
maschinenfeste Achse Z (siehe Bild rechts Mitte).
Eingabebereich von -359.9999° bis +359.9999°
Weiter mit den Positioniereigenschaften, siehe
"Positionierverhalten der PLANE-Funktion festlegen",
Seite 371
Verwendete Abkürzungen
Abkürzung Bedeutung
SPATIAL
Engl.
spatial = räumlich
SPA spatial A: Drehung um X-Achse
SPB spatial B: Drehung um Y-Achse
SPC spatial C: Drehung um Z-Achse
NC-Satz
5 PLANE SPATIAL SPA+27 SPB+0 SPC
+45 .....
