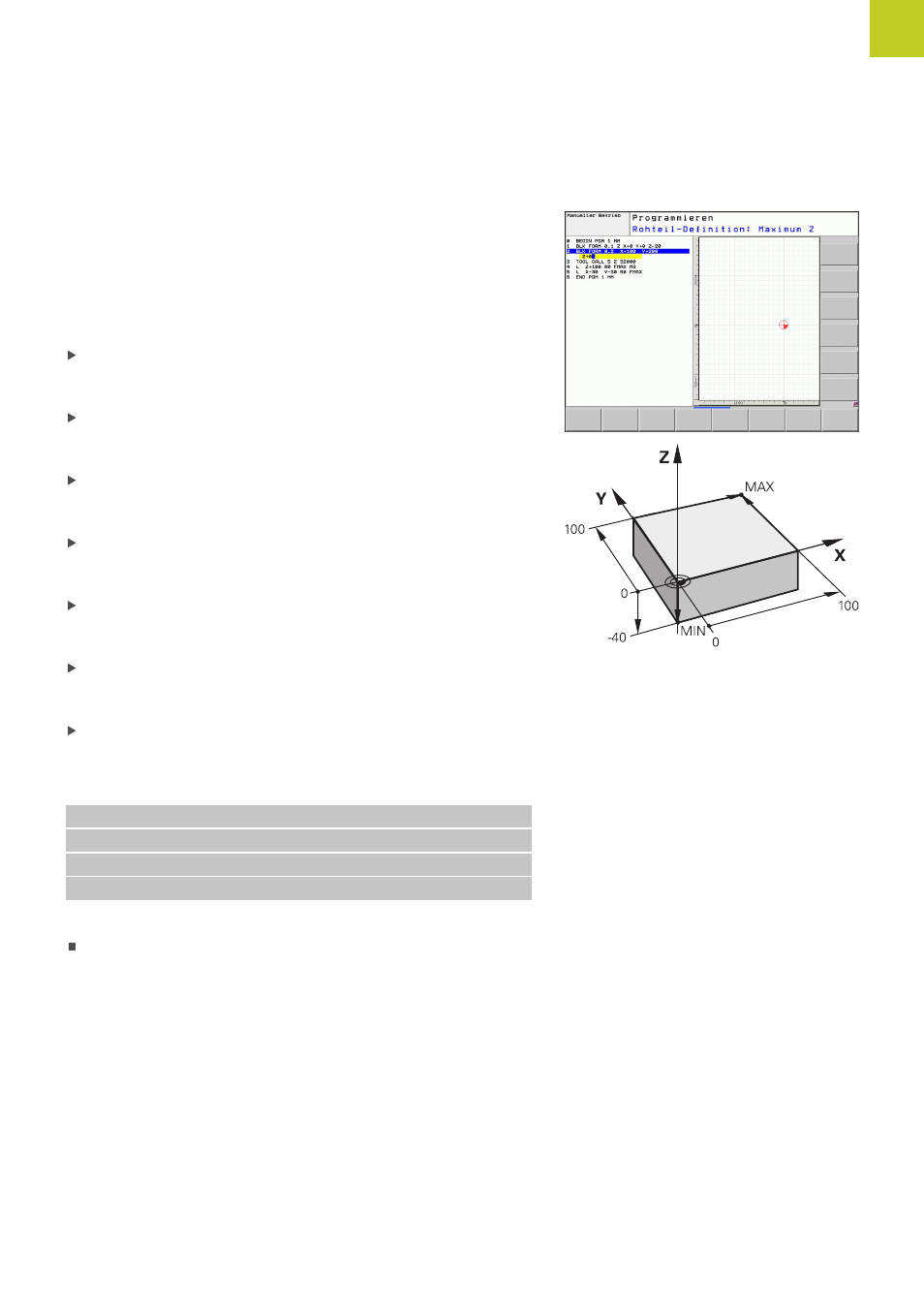

Ein Rohteil definieren
Nachdem Sie ein neues Programm eröffnet haben, startet die TNC
sofort den Dialog zur Eingabe der Rohteildefinition. Als Rohteil
definieren Sie immer einen Quader durch Angabe des MIN- und
MAX-Punktes, jeweils bezogen auf den gewählten Bezugspunkt.
Nachdem Sie ein neues Programm eröffnet haben, leitet die TNC
automatisch die Rohteil-Definition ein und fragt die erforderlichen
Rohteildaten ab:
Bearbeitungsebene in Grafik: XY?: Aktive Spindelachse
eingeben. Z ist als Voreinstellung hinterlegt, mit Taste ENT
übernehmen
Rohteil-Definition: Minimum X: Kleinste X-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z.B. 0, mit
Taste ENT bestätigen
Rohteil-Definition: Minimum Y: Kleinste Y-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z.B. 0, mit
Taste ENT bestätigen
Rohteil-Definition: Minimum Z: Kleinste Z-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z.B. -40, mit
Taste ENT bestätigen
Rohteil-Definition: Maximum X: Größte X-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z.B. 100, mit
Taste ENT bestätigen
Rohteil-Definition: Maximum Y: Größte Y-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z.B. 100, mit
Taste ENT bestätigen
Rohteil-Definition: Maximum Z: Größte Z-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z.B. 0, mit
Taste ENT bestätigen: Die TNC beendet den Dialog
NC-Beispielsätze
0 BEGIN PGM NEU MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NEU MM
