Programmieren: Konturen programmieren
6.6 Bahnbewegungen – Freie Kontur-Programmierung FK (Software-
Option Advanced programming features)
6
218
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013

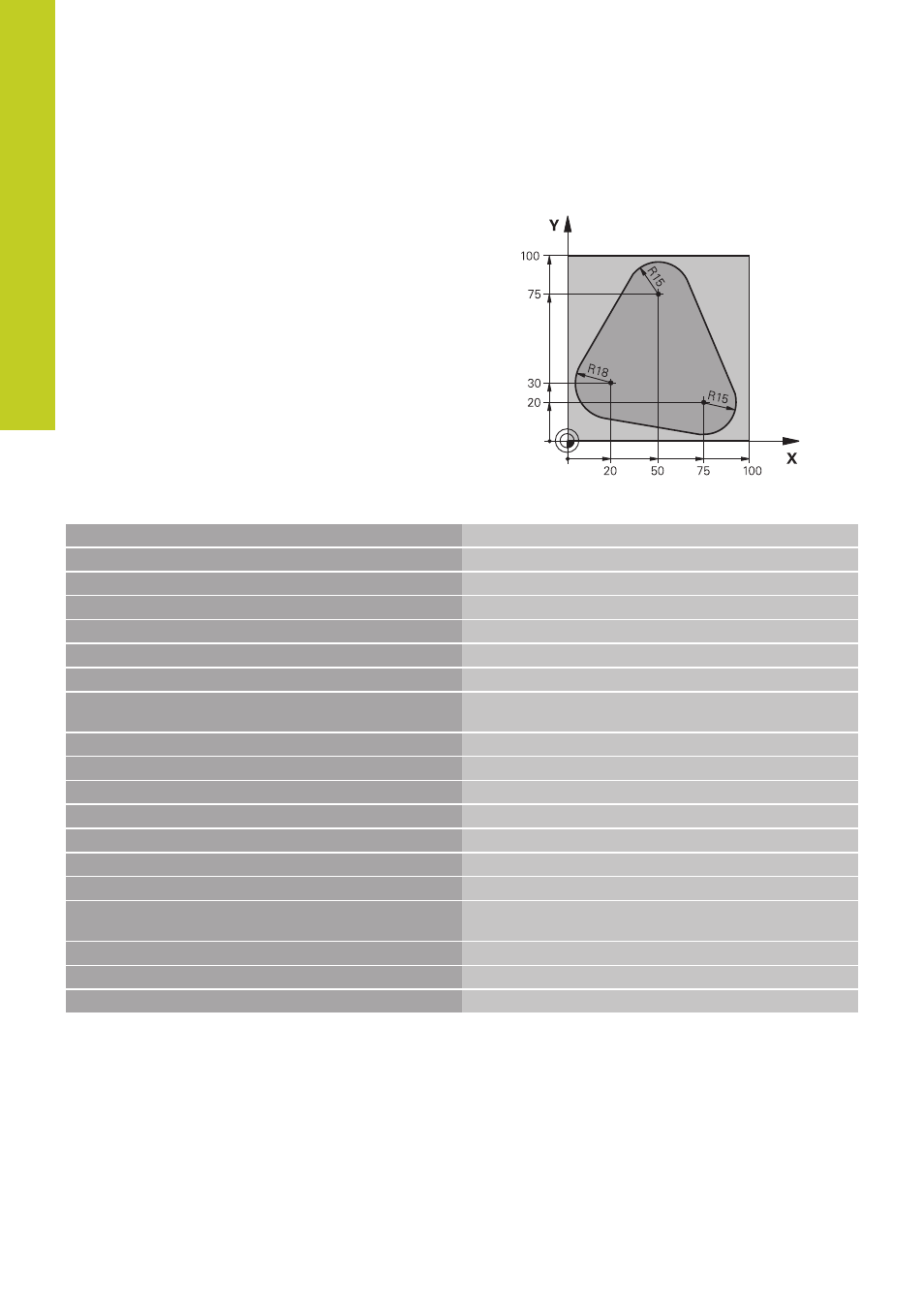

Beispiel: FK-Programmierung 1
0 BEGIN PGM FK1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S500
Werkzeug-Aufruf
4 L Z+250 R0 FMAX
Werkzeug freifahren
5 L X-20 Y+30 R0 FMAX
Werkzeug vorpositionieren
6 L Z-10 R0 F1000 M3 Auf Bearbeitungstiefe fahren
7 APPR CT X+2 Y+30 CCA90 R+5 RL F250
Kontur anfahren auf einem Kreis mit tangentialem
Anschluss
8 FC DR- R18 CLSD+ CCX+20 CCY+30 FK- Abschnitt:
9 FLT
Zu jedem Konturelement bekannte Angaben programmieren
10 FCT DR- R15 CCX+50 CCY+75
11 FLT
12 FCT DR- R15 CCX+75 CCY+20
13 FLT
14 FCT DR- R18 CLSD- CCX+20 CCY+30
15 DEP CT CCA90 R+5 F1000
Kontur verlassen auf einem Kreis mit tangentialem
Anschluss
16 L X-30 Y+0 R0 FMAX
17 L Z+250 R0 FMAX M2
Werkzeug freifahren, Programm-Ende
18 END PGM FK1 MM
