Konturen durch mathematische Funktionen beschreiben 8.3
8
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
245

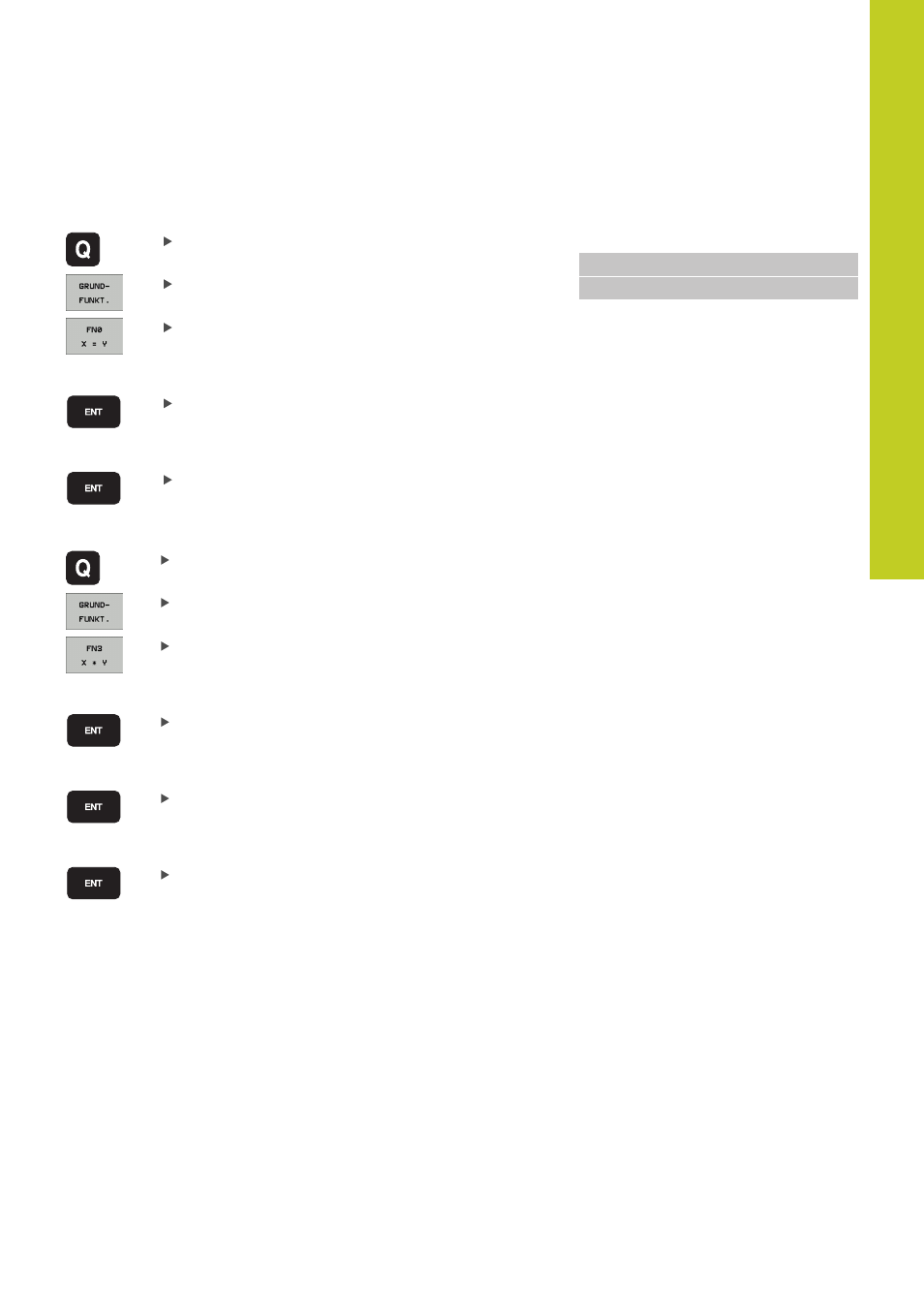

Grundrechenarten programmieren
Beispiel 1
Q-Parameter-Funktion wählen: Taste Q drücken
Mathematische Grundfunktionen wählen: Softkey
GRUNDFUNKT. drücken
Q-Parameter-Funktion ZUWEISUNG wählen: Softkey
FN0 X = Y drücken
PARAMETER-NR. FÜR ERGEBNIS?
12 (Nummer des Q-Parameters) eingeben und mit
Taste ENT bestätigen.
1. WERT ODER PARAMETER?
10 eingeben: Q5 den Zahlenwert 10 zuweisen und
mit Taste ENT bestätigen.
Programmsätze in der TNC
16 FN 0: Q5 = +10
17 FN 3: Q12 = +Q5 * +7
Beispiel 2
Q-Parameter-Funktion wählen: Taste Q drücken
Mathematische Grundfunktionen wählen: Softkey
GRUNDFUNKT. drücken
Q-Parameter-Funktion MULTIPLIKATION wählen:
Softkey FN3 X * Y drücken
PARAMETER-NR. FÜR ERGEBNIS?
12 (Nummer des Q-Parameters) eingeben und mit
Taste ENT bestätigen.
1. WERT ODER PARAMETER?
Q5 als ersten Wert eingeben und mit Taste ENT
bestätigen.
2. WERT ODER PARAMETER?
7 als zweiten Wert eingeben und mit Taste ENT
bestätigen.
