Schraubenlinie (Helix)

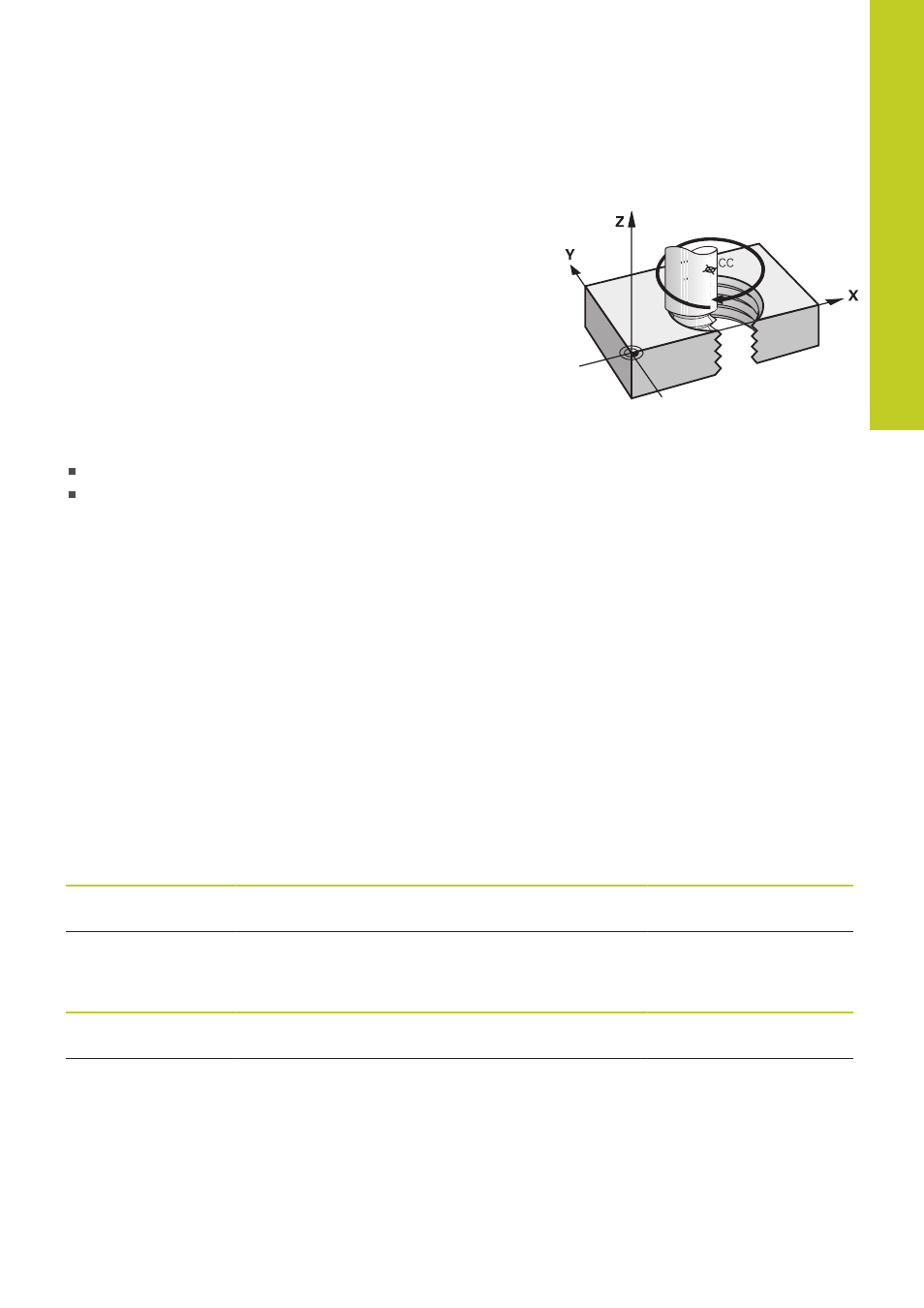

Eine Schraubenlinie entsteht aus der Überlagerung einer
Kreisbewegung und einer Geradenbewegung senkrecht dazu. Die
Kreisbahn programmieren Sie in einer Hauptebene.
Die Bahnbewegungen für die Schraubenlinie können Sie nur in
Polarkoordinaten programmieren.
Einsatz
Innen- und Außengewinde mit größeren Durchmessern
Schmiernuten
Berechnung der Schraubenlinie
Zum Programmieren benötigen Sie die inkrementale Angabe des
Gesamtwinkels, den das Werkzeug auf der Schraubenlinie fährt
und die Gesamthöhe der Schraubenlinie.
Anzahl Gänge n:
Gewindegänge + Gangüberlauf am
Gewinde-Anfang und -ende
Gesamthöhe h:
Steigung P x Anzahl der Gänge n
Inkrementaler
Gesamtwinkel
IPA:
Anzahl der Gänge x 360° + Winkel
für Gewinde-Anfang + Winkel für
Gangüberlauf
Anfangskoordinate Z:
Steigung P x (Gewindegänge +
Gangüberlauf am Gewinde-Anfang)
Form der Schraubenlinie
Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn
und Radiuskorrektur für bestimmte Bahnformen.
Innengewinde
Arbeitsrichtung
Drehsinn
Radiuskorrektur
rechtsgängig
linksgängig
Z+
Z+
DR+
DR–
RL
RR
rechtsgängig
linksgängig
Z–
Z–
DR–
DR+
RR
RL
Außengewinde
rechtsgängig
linksgängig
Z+
Z+
DR+
DR–
RR
RL
rechtsgängig
linksgängig
Z–
Z–
DR–
DR+
RL
RR
