Programm-Test und Programmlauf
15.1 Grafiken (Software-Option Advanced grafic features)
15
468
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
3D-Darstellung

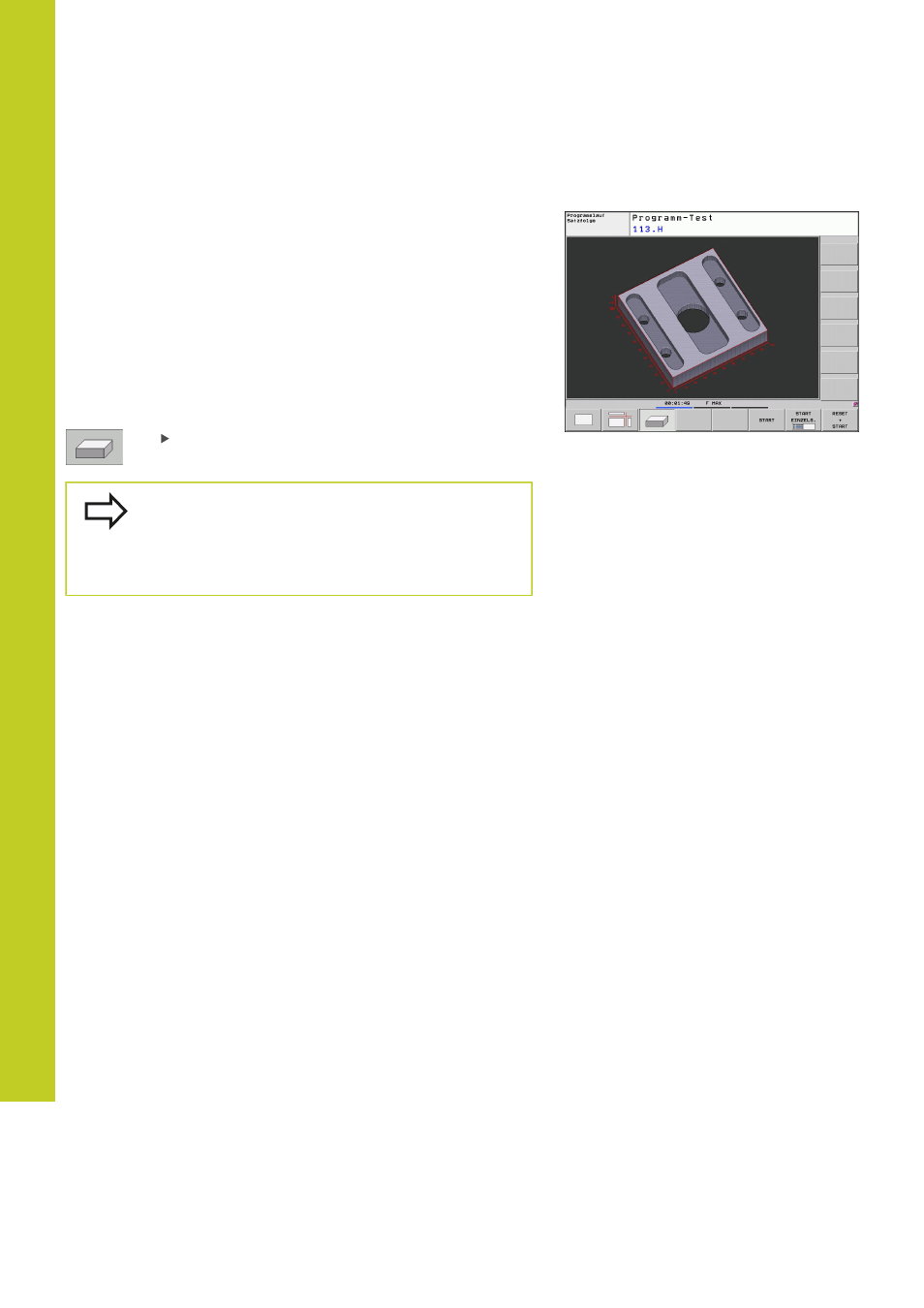

Die TNC zeigt das Werkstück räumlich.
Die 3D-Darstellung können Sie per Softkeys um die vertikale
Achse drehen und um die horizontale Achse kippen. Sofern Sie
eine Mouse an ihre TNC angeschlossen haben, können Sie durch
gedrückt halten der rechten Mouse-Taste diese Funktion ebenso
ausführen.
Die Umrisse des Rohteils zu Beginn der grafischen Simulation
können Sie als Rahmen anzeigen lassen.
In der Betriebsart Programm-Test stehen Funktionen zur
Ausschnitts-Vergrößerung zur Verfügung, siehe "Ausschnitts-
Vergrößerung", Seite 470.
3D-Darstellung mit Softkey wählen.
Die Geschwindigkeit der 3D-Grafik hängt von der
Schneidlänge (Spalte
LCUTS in der Werkzeug-Tabelle)
ab. Ist
LCUTS mit 0 definiert (Grundeinstellung), dann
rechnet die Simulation mit einer unendlich langen
Schneidlänge, was zu hohen Rechenzeit führt.
