Bearbeitungsebene über einen einzelnen,
inkrementalen Raumwinkel definieren:
PLANE RELATIVE
Anwendung
Den inkrementalen Raumwinkel verwenden Sie dann, wenn eine
bereits aktive geschwenkte Bearbeitungsebene durch
eine weitere
Drehung geschwenkt werden soll. Beispiel 45° Fase an einer
geschwenkten Ebene anbringen.
Beachten Sie vor dem Programmieren
Der definierte Winkel wirkt immer bezogen auf die
aktive Bearbeitungsebene, ganz gleich mit welcher
Funktion Sie diese aktiviert haben.
Sie können beliebig viele
PLANE RELATIVE-
Funktionen nacheinander programmieren.
Wollen Sie wieder auf die Bearbeitungsebene zurück,
die vor der
PLANE RELATIVE Funktion aktiv war,
dann definieren Sie
PLANE RELATIVE mit dem
gleichen Winkel, jedoch mit dem entgegengesetzten
Vorzeichen.
Wenn Sie
PLANE RELATIVE auf eine ungeschwenkte
Bearbeitungsebene anwenden, dann drehen Sie die
ungeschwenkte Ebene einfach um den in der
PLANE-
Funktion definierten Raumwinkel.
Parameterbeschreibung für das Positionierverhalten:
siehe "Positionierverhalten der PLANE-Funktion
festlegen", Seite 371.
Eingabeparameter

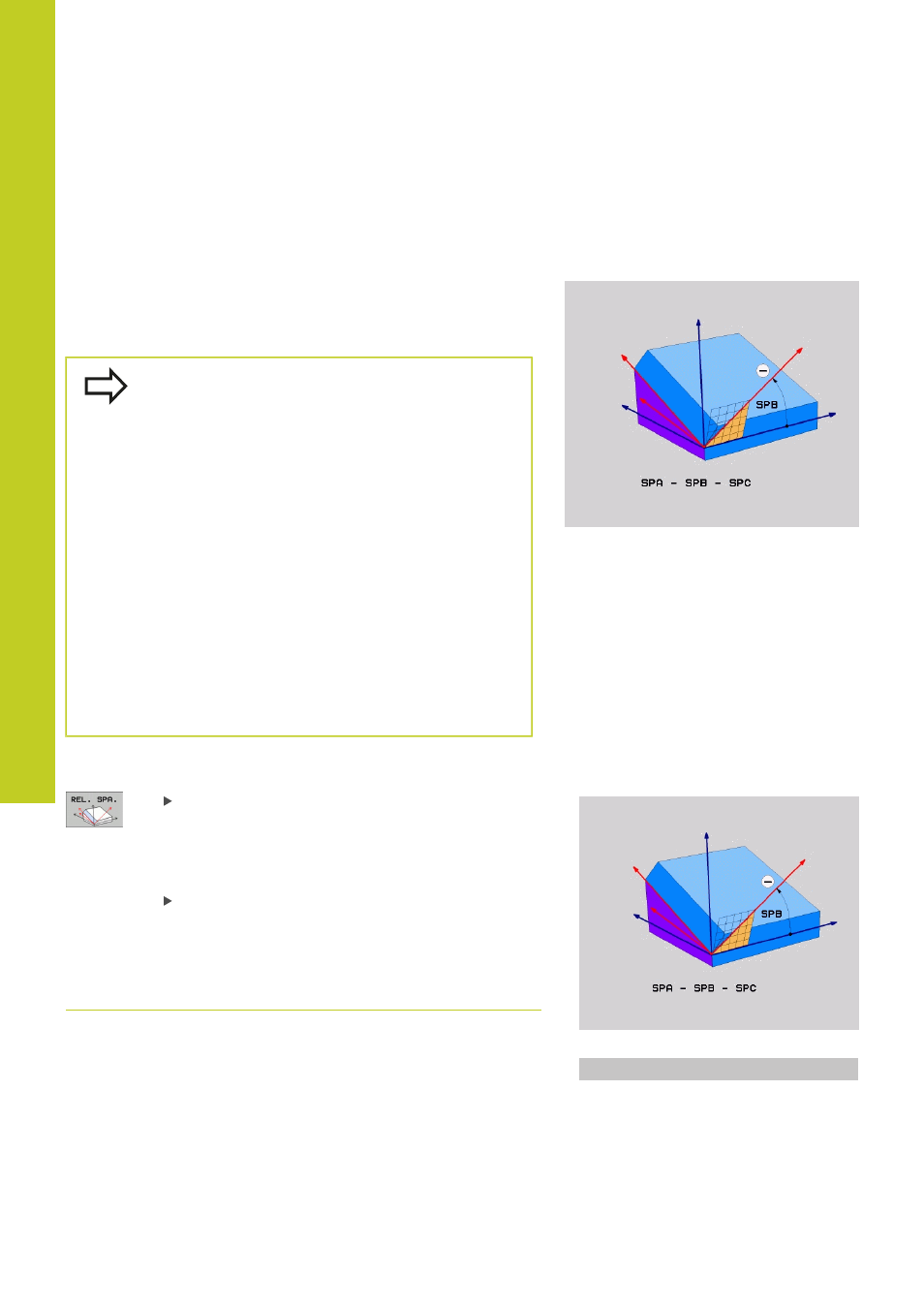

Inkrementaler Winkel?: Raumwinkel, um den
die aktive Bearbeitungsebene weitergeschwenkt
werden soll (siehe Bild rechts oben). Achse, um
die geschwenkt werden soll, per Softkey wählen.
Eingabebereich: -359.9999° bis +359.9999°
Weiter mit den Positioniereigenschaften, siehe
"Positionierverhalten der PLANE-Funktion festlegen",
Seite 371
Verwendete Abkürzungen
Abkürzung Bedeutung
RELATIV
Englisch relative = bezogen auf
NC-Satz
5 PLANE RELATIV SPB-45 .....
