Die PLANE-Funktion: Schwenken der Bearbeitungsebene
(Software-Option 1)
11.2
11
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
375
Beispiel für eine Maschine mit C-Rundtisch und A-
Schwenktisch. Programmierte Funktion:
PLANE SPATIAL SPA+0
SPB+45 SPC+0
Endschalter Startposition SEQ Ergebnis Achsstellung
Keine A+0, C+0 nicht progr. A+45, C+90
Keine A+0, C+0 + A+45, C+90
Keine A+0, C+0 – A–45, C–90
Keine A+0, C–105 nicht progr. A–45, C–90
Keine A+0, C–105 + A+45, C+90
Keine A+0, C–105 – A–45, C–90
–90 < A < +10 A+0, C+0 nicht progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Fehlermeldung
Keine A+0, C–135 + A+45, C+90

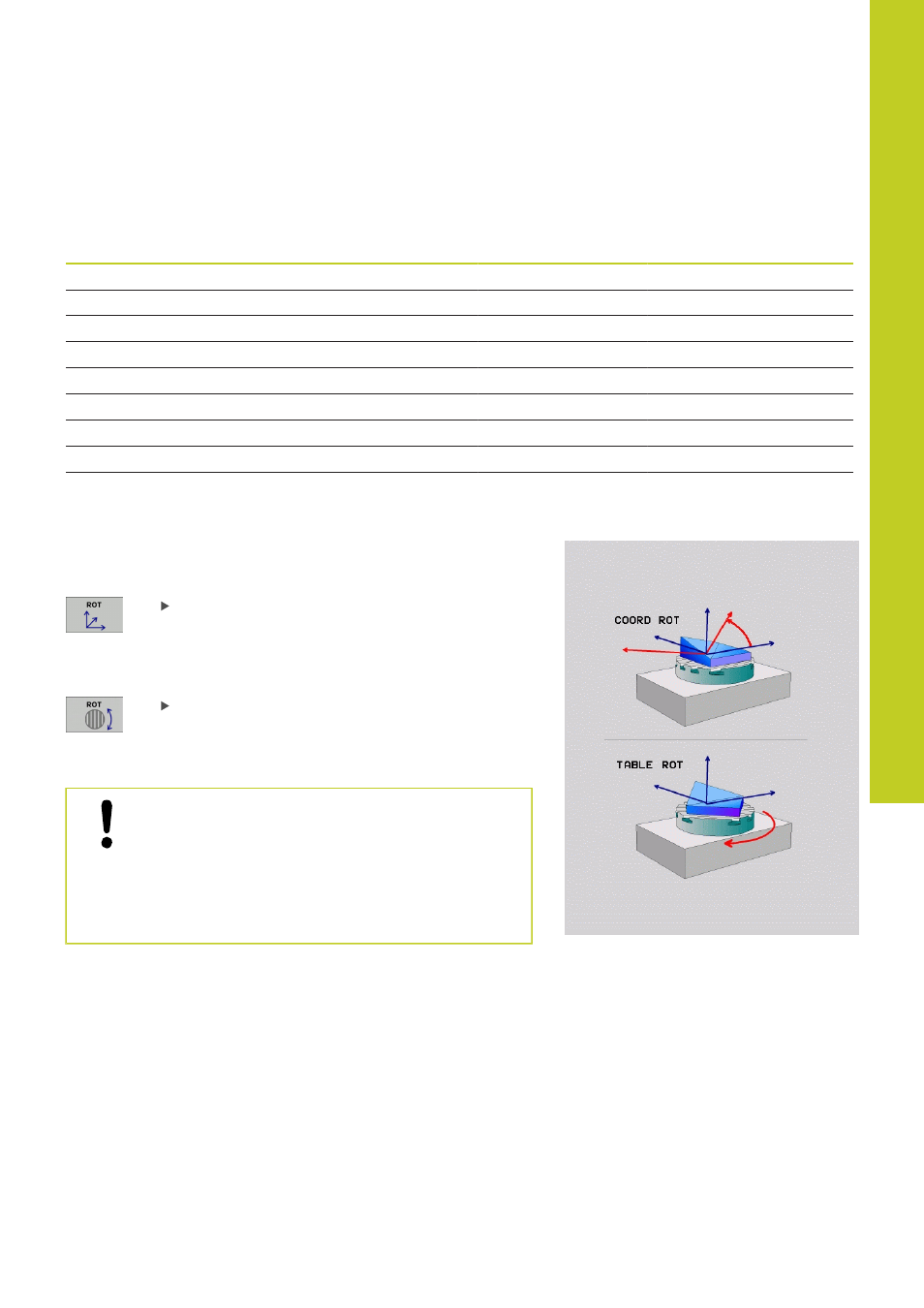

Auswahl der Transformationsart (Eingabe optional)
Für Maschinen die einen C-Rundtisch haben, steht eine Funktion
zur Verfügung, mit der Sie die Art der Transformation festlegen
können:
COORD ROT legt fest, dass die PLANE-Funktion
nur das Koordinatensystem auf den definierten
Schwenkwinkel drehen soll. Der Rundtisch wird
nicht bewegt, die Kompensation der Drehung
erfolgt rechnerisch
TABLE ROT legt fest, dass die PLANE-Funktion
den Rundtisch auf den definierten Schwenkwinkel
positionieren soll. Die Kompensation erfolgt durch
eine Werkstück-Drehung
Bei Verwendung der Funktion
PLANE AXIAL haben
die Funktionen
COORD ROT und TABLE ROT keine
Funktion.
Wenn Sie die Funktion
TABLE ROT in Verbindung
mit einer Grunddrehung und Schwenkwinkel 0
verwenden, dann schwenkt die TNC den Tisch auf
den in der Grunddrehung definierten Winkel.
