Programmieren: Mehrachs-Bearbeitung
11.2 Die PLANE-Funktion: Schwenken der Bearbeitungsebene
(Software-Option 1)
11
374
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
Auswahl von alternativen Schwenk-möglichkeiten: SEQ +/–
(Eingabe optional)
Aus der von Ihnen definierten Lage der Bearbeitungsebene
muss die TNC die dazu passende Stellung der an Ihrer Maschine
vorhandenen Drehachsen berechnen. In der Regel ergeben sich
immer zwei Lösungsmöglichkeiten.
Über den Schalter
SEQ stellen Sie ein, welche Lösungsmöglichkeit
die TNC verwenden soll:

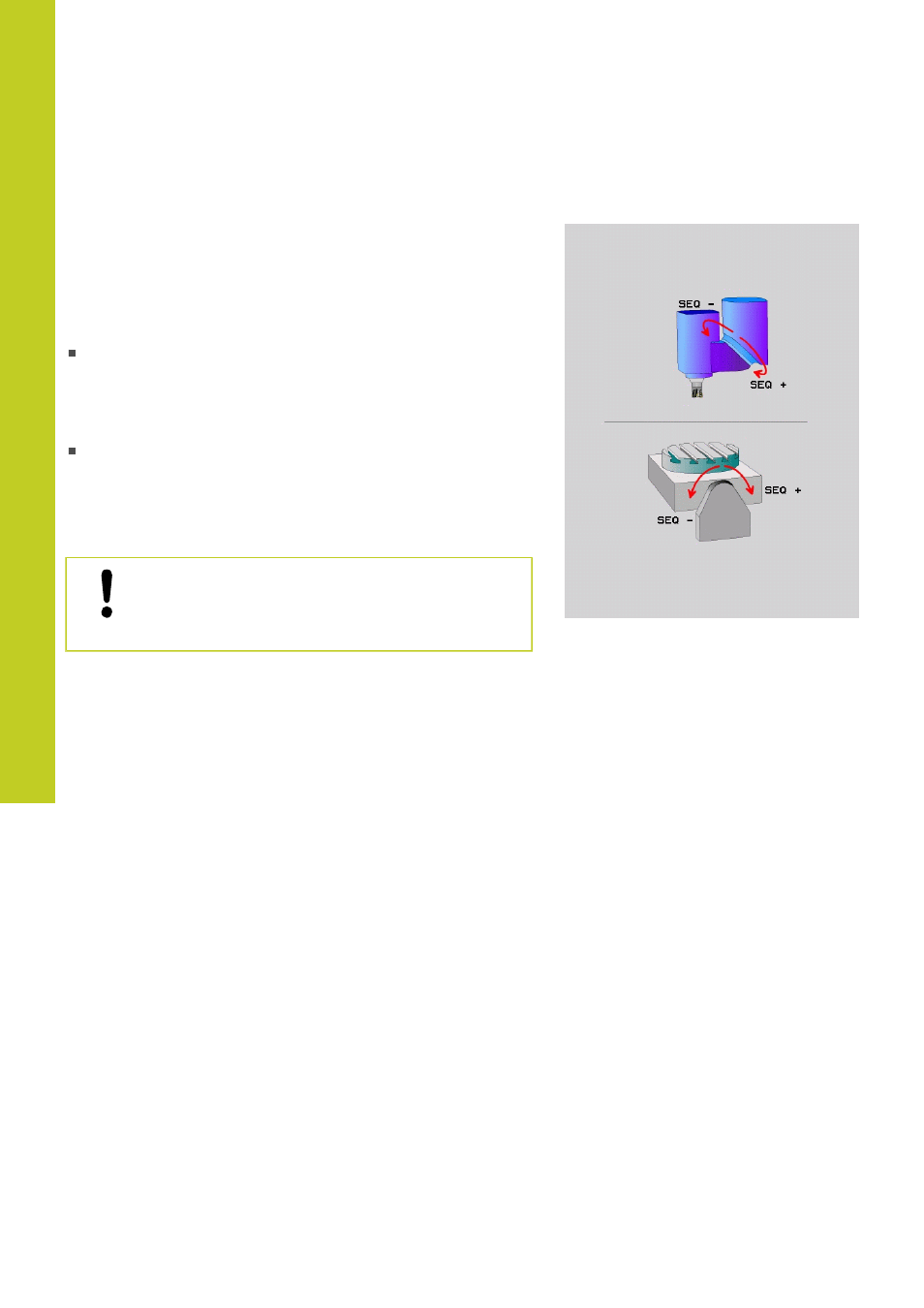

SEQ+ positioniert die Masterachse so, dass sie einen
positiven Winkel einnimmt. Die Masterachse ist die 1.
Drehachse ausgehend vom Werkzeug oder die letzte
Drehachse ausgehend vom Tisch (abhängig von der
Maschinenkonfiguration, siehe auch Bild rechts oben)
SEQ- positioniert die Masterachse so, dass sie einen negativen
Winkel einnimmt
Liegt die von Ihnen über
SEQ gewählte Lösung nicht im
Verfahrbereich der Maschine, gibt die TNC die Fehlermeldung
Winkel nicht erlaubt aus.
Bei Verwendung der Funktion
PLANE AXIS hat der
Schalter
SEQ keine Funktion.
1 Die TNC prüft zunächst, ob beide Lösungsmöglichkeiten im
Verfahrbereich der Drehachsen liegen
2 Trifft dies zu, wählt die TNC die Lösung, die auf dem kürzesten
Weg zu erreichen ist
3 Liegt nur eine Lösung im Verfahrbereich, dann verwendet die
TNC diese Lösung
4 Liegt keine Lösung im Verfahrbereich, dann gibt die TNC die
Fehlermeldung
Winkel nicht erlaubt aus
Wenn Sie
SEQ nicht definieren, ermittelt die TNC die Lösung wie
folgt:
