Bahnbewegungen – Freie Kontur-Programmierung FK (Software-
Option Advanced programming features)
6.6
6
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
209
FK-Dialog eröffnen
Wenn Sie die graue Bahnfunktionstaste FK drücken, zeigt die
TNC Softkeys an, mit denen Sie den FK-Dialog eröffnen: Siehe
nachfolgende Tabelle. Um die Softkeys wieder abzuwählen,
drücken Sie die Taste FK erneut.
Wenn Sie den FK-Dialog mit einem dieser Softkeys eröffnen, dann
zeigt die TNC weitere Softkey-Leisten, mit denen Sie bekannte
Koordinaten eingeben, Richtungsangaben und Angaben zum
Konturverlauf machen können.

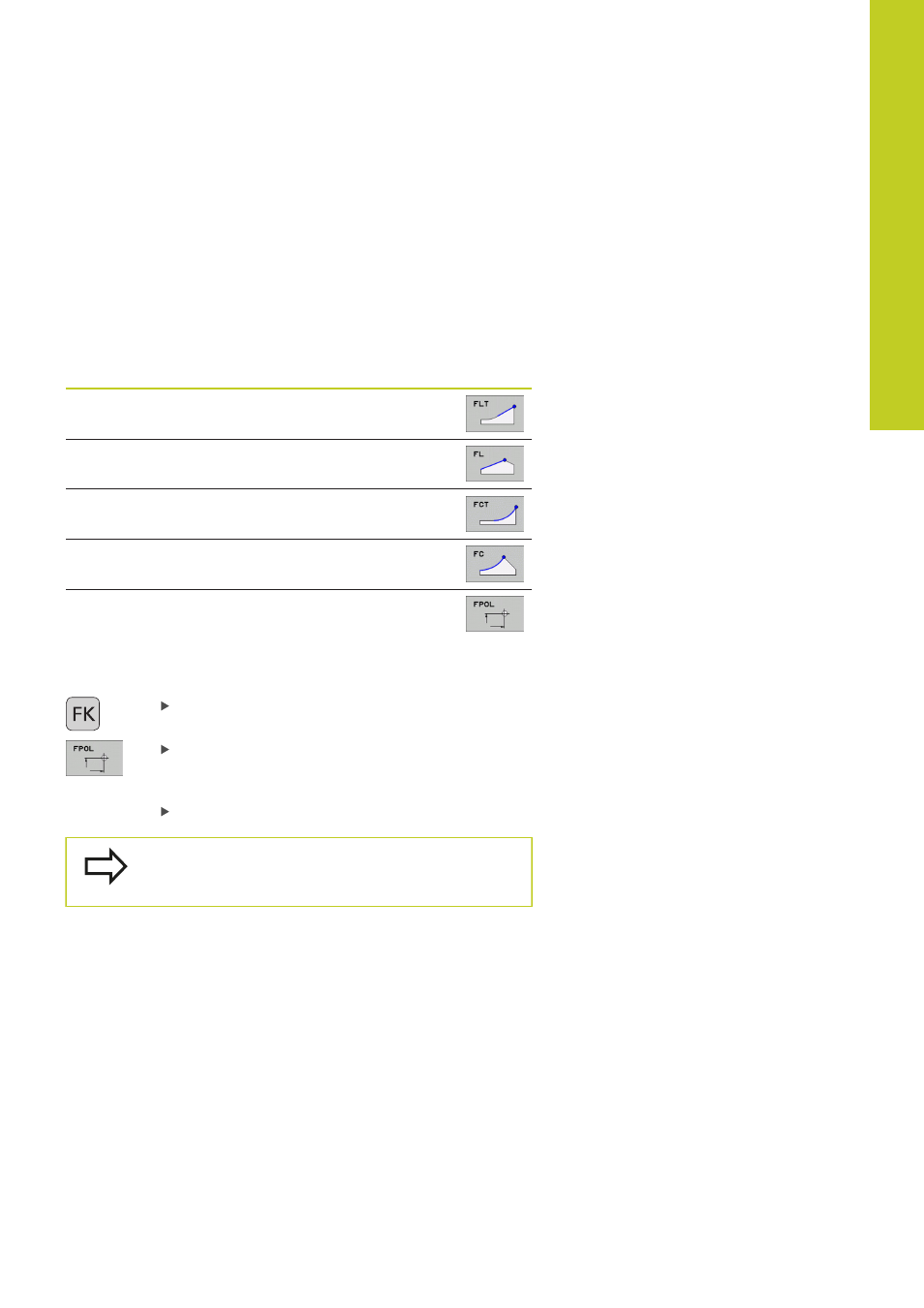

FK-Element Softkey
Gerade mit tangentialem Anschluss
Gerade ohne tangentialen Anschluss
Kreisbogen mit tangentialem Anschluss
Kreisbogen ohne tangentialen Anschluss
Pol für FK-Programmierung
Pol für FK-Programmierung
Softkeys zur Freien Kontur-Programmierung
anzeigen: Taste FK drücken
Dialog zur Definition des Pols eröffnen: Softkey
FPOL drücken. Die TNC zeigt die Achs-Softkeys
der aktiven Bearbeitungsebene
Über diese Softkeys die Pol-Koordinaten eingeben
Der Pol für die FK-Programmierung bleibt solange
aktiv, bis Sie über FPOL einen neuen definieren.
