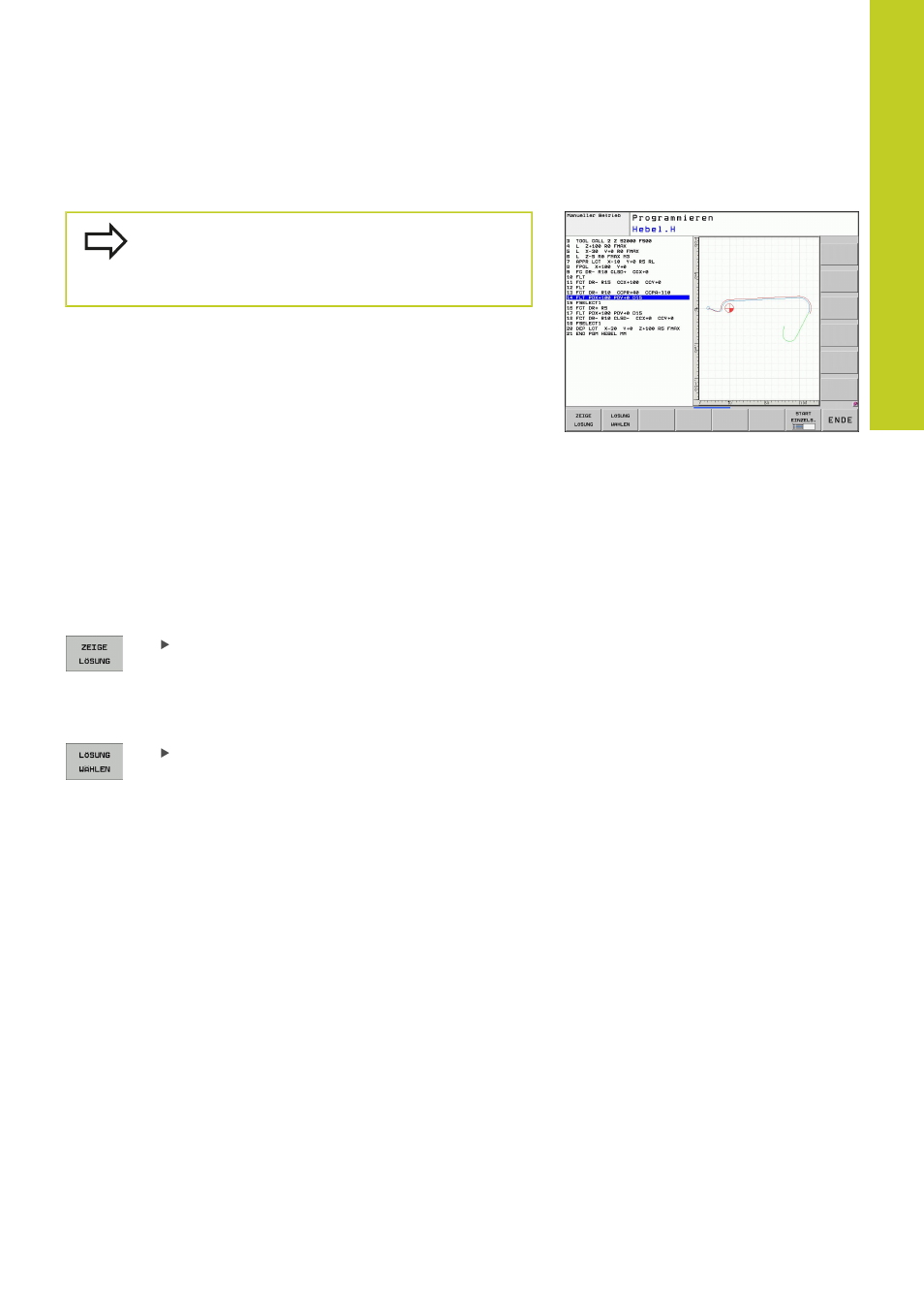

Grafik der FK-Programmierung
Um die Grafik bei der FK-Programmierung nutzen
zu können, wählen Sie die Bildschirm-Aufteilung
PROGRAMM + GRAFIK, siehe "Programmieren",
Seite 69
Mit unvollständigen Koordinaten-Angaben lässt sich eine
Werkstück- Kontur oft nicht eindeutig festlegen. In diesem Fall zeigt
die TNC die verschiedenen Lösungen in der FK-Grafik an und Sie
wählen die richtige aus. Die FK-Grafik stellt die Werkstück-Kontur
mit verschiedenen Farben dar:
blau:
Das Konturelement ist eindeutig bestimmt.
grün:
Die eingegebenen Daten lassen mehrere Lösungen
zu; Sie wählen die richtige aus.
rot:
Die eingegebenen Daten legen das Konturelement
noch nicht ausreichend fest; Sie geben weitere
Angaben ein.
Wenn die Daten auf mehrere Lösungen führen und das
Konturelement grün angezeigt wird, dann wählen Sie die richtige
Kontur wie folgt:
Softkey ZEIGE LÖSUNG so oft drücken, bis das
Konturelement richtig angezeigt wird. Benutzen
Sie die Zoom-Funktion (2. Softkey-Leiste), wenn
mögliche Lösungen in der Standard-Darstellung
nicht unterscheidbar sind
Das angezeigte Konturelement entspricht der
Zeichnung: Mit Softkey LÖSUNG WÄHLEN
festlegen
