Handbetrieb und Einrichten
13.8 Bezugspunkt-Setzen mit 3D-Tastsystem (Software-Option Touch
probe functions)
13
442
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
13.8 Bezugspunkt-Setzen mit 3D-
Tastsystem (Software-Option Touch
probe functions)
Übersicht
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück wählen Sie mit folgenden Softkeys:
Softkey Funktion Seite
Bezugspunkt-Setzen in einer
beliebigen Achse mit 442
Ecke als Bezugspunkt setzen 443
Kreismittelpunkt als Bezugspunkt
setzen 444
Mittelachse als Bezugspunkt 444

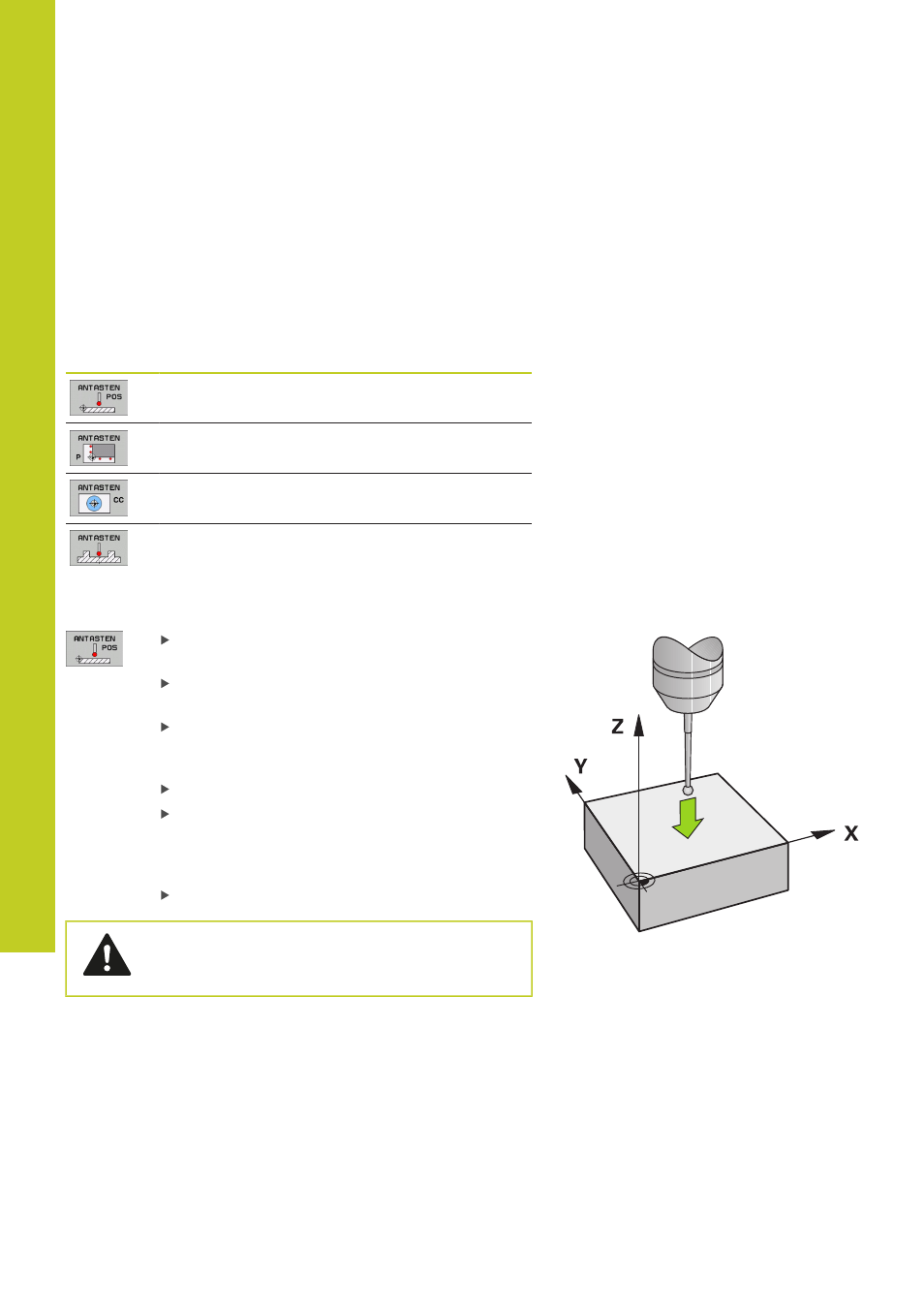

Bezugspunkt-Setzen in einer beliebigen Achse
Antastfunktion wählen: Softkey ANTASTEN POS
drücken
Tastsystem in die Nähe des Antastpunkts
positionieren
Antastrichtung und gleichzeitig Achse wählen,
für die der Bezugspunkt gesetzt wird, z.B. Z in
Richtung Z– antasten: Über Softkey wählen
Antasten: Externe START-Taste drücken
Bezugspunkt: Soll-Koordinate eingeben, mit
Softkey BEZUGSP. SETZEN übernehmen, siehe
"Messwerte aus den Tastsystem-Zyklen in eine
Nullpunkt-Tabelle schreiben", Seite 432
Antast-Funktion beenden: Softkey END drücken
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
