Zusatz-Funktionen für das Bahnverhalten 9.4
9
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
315
9.4 Zusatz-Funktionen für das
Bahnverhalten

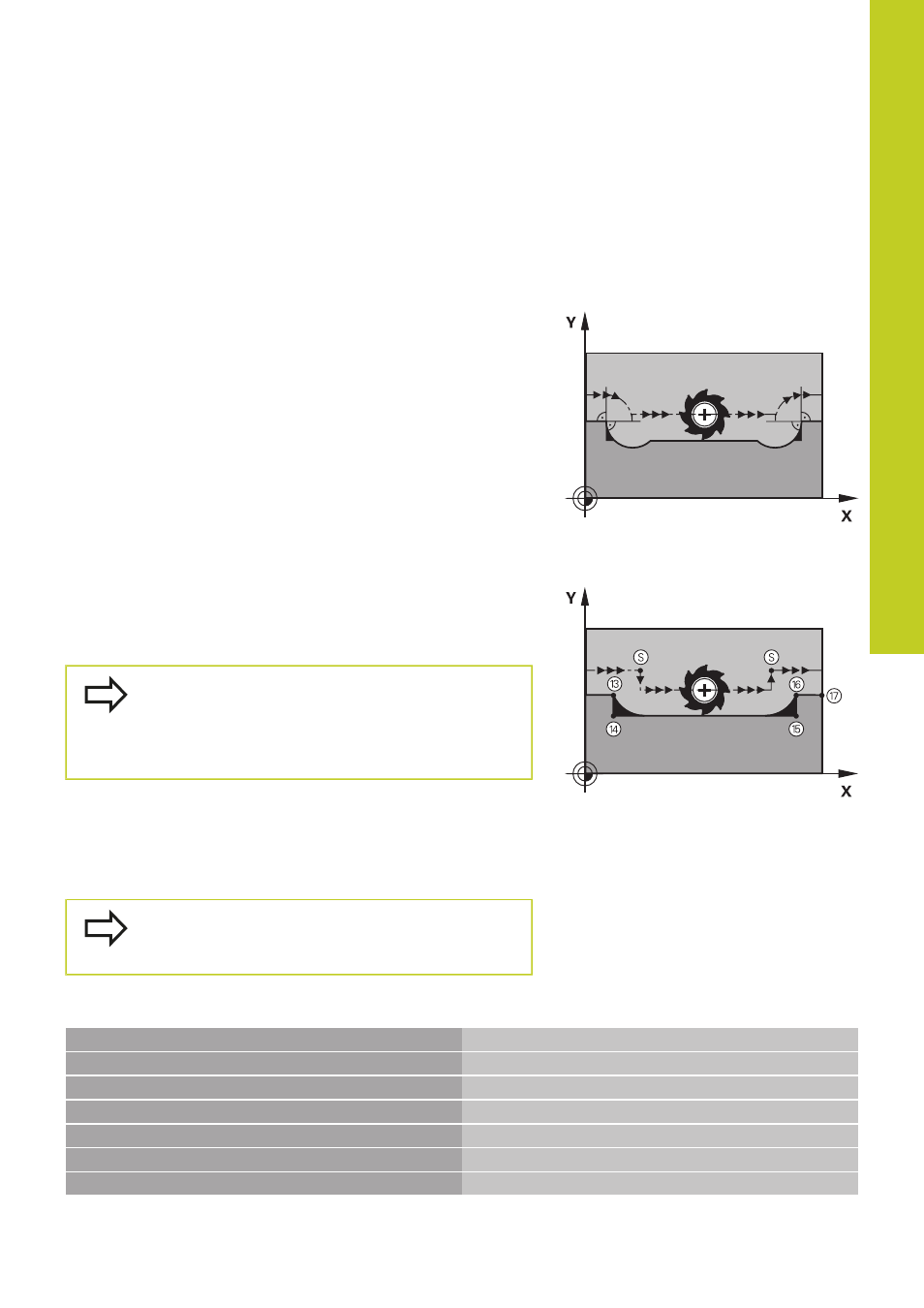

Kleine Konturstufen bearbeiten: M97
Standardverhalten
Die TNC fügt an der Außenecke einen Übergangskreis ein. Bei
sehr kleinen Konturstufen würde das Werkzeug dadurch die Kontur
beschädigen
Die TNC unterbricht an solchen Stellen den Programmlauf und gibt
die Fehlermeldung „Werkzeug-Radius zu groß“ aus.
Verhalten mit M97
Die TNC ermittelt einen Bahnschnittpunkt für die Konturelemente –
wie bei Innenecken – und fährt das Werkzeug über diesen Punkt.
Programmieren Sie M97 in dem Satz, in dem der Außeneckpunkt
festgelegt ist.
Anstelle
M97 sollten Sie die wesentlich
leistungsfähigere Funktion
M120 LA verwenden,
siehe "Radiuskorrigierte Kontur vorausberechnen
(LOOK AHEAD): M120 (Software-Option
Miscellaneous functions)", Seite 320!
Wirkung
M97 wirkt nur in dem Programmsatz, in dem M97 programmiert
ist.
Die Konturecke wird mit M97 nur unvollständig
bearbeitet. Eventuell müssen Sie die Konturecke mit
einem kleineren Werkzeug nachbearbeiten.
NC-Beispielsätze
5 TOOL DEF L ... R+20
Großer Werkzeug-Radius
...
13 L X... Y... R... F... M97
Konturpunkt 13 anfahren
14 L IY-0.5 ... R... F... Kleine Konturstufe 13 und 14 bearbeiten
15 L IX+100 ...
Konturpunkt 15 anfahren
16 L IY+0.5 ... R... F... M97
Kleine Konturstufe 15 und 16 bearbeiten
17 L X... Y...
Konturpunkt 17 anfahren
