G-72
765-G-72A
LFO
∗
DSP
❚ HINWEIS ❚
Eine Liste der Effekte finden Sie am Ende dieser Anleitung.
CONTROLLER
Parameter Wertebereich Beschreibung
LFO1 Type *
Rate 0 bis 127 Frequenz (Geschwindigkeit) des LFO.
Delay 0 bis 127 Dauer einer Vorverzögerung der periodischen Modulation.
Rise 0 bis 127 Einschwingzeit der Modulation nach Ablauf der Vorverzögerung “Rise”.
LFO2 Type *
Rate 0 bis 127 Die Parameter des LFO 2 sind identisch mit denen des LFO 1. Beide Modulationen
addieren sich.
Delay 0 bis 127
Rise 0 bis 127

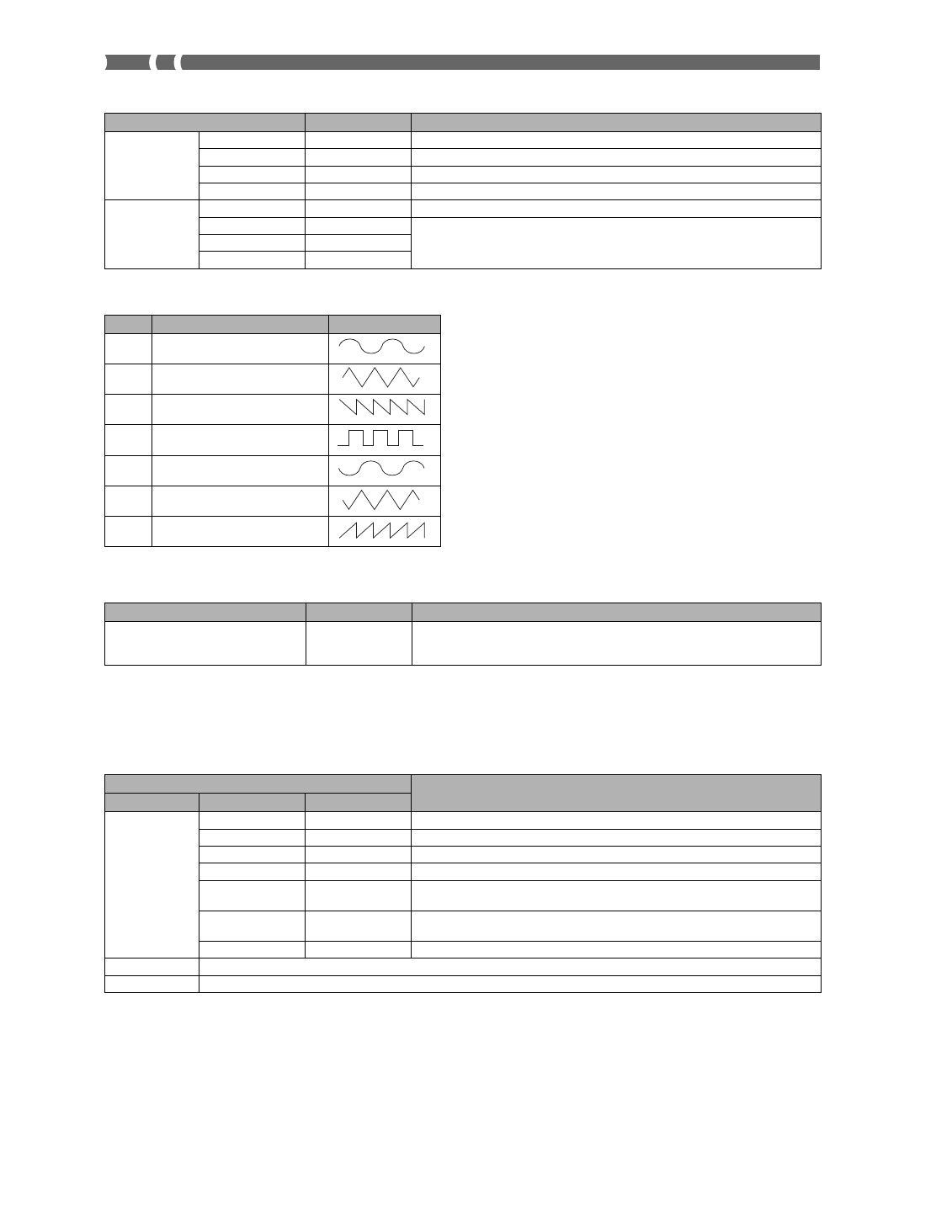

Wert Bedeutung Wellenform
Sin Sinuswelle
Tri Dreieckswelle
SawDw Sägezahnwelle (abwärts)
Sqr Rechteckwelle
Sin R Sinuswelle (invertiert)
Tri R Dreieckswelle (invertiert)
SawUp Sägezahnwelle (aufwärts)
Parameter Wertebereich Beschreibung
DSP Type Off oder DSP Type Kein Effekt wird angelegt, wenn die Einstellung “Off” verwendet wird. Durch die
Wahl eines anderen Wertes (DSP-Typ) wird der Sound mit dem gewählten DSP be-
arbeitet.
Parameter
Beschreibung
Controller Typ Wertebereich
Pitch Bender Bend 0 bis 24 Modulation der DCO-Frequenz (Tonhöhe).
Cut Off Freq.
−
64 bis 63 Modulation der Filtergrenzfrequenz.
Amplitude − 64 bis 63 Modulation der Lautstärke.
LFO Rate
−
64 bis 63 Modulation der LFO-Geschwindigkeit (Rate).
LFO Pitch 0 bis 127 Modulation der Intensität der DCO-Frequenzmodulationsintensität (Vibrato-Inten-
sität) des LFO.
LFO Filter 0 bis 127 Modulation der Intensität der Filtergrenzfrequenz-Modulationsintensität (Wahwah-
Intensität) des LFO.
LFO Amp. 0 bis 127 Modulation der Intensität der Pegelmodulation (Tremolo-Intensität) des LFO.
Modulationsrad Wie beim Pitch Bender: (Beugungsbereich nur:
−
24 bis 24)
After Touch Wie beim Pitch Bender: (Beugungsbereich nur:
−
24 bis 24)
