113 HEIDENHAIN TNCs der Serie 400
Beispiel: Bohrzyklen
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Zyklus-Definition Gewindeschneiden
Bohrung 1 anfahren
Unterprogramm 1 rufen
Bohrung 2 anfahren
Unterprogramm 1 rufen
Werkzeug freifahren, Ende des Hauptprogramms
Unterprogramm 1: Gewindeschneiden
Spindel orientieren (wiederholtes Schneiden möglich)
Werkzeug versetzen für kollisionsfreies Eintauchen (abhängig vom
Kerndurchmesser und Werkzeug)
Auf Starttiefe fahren
Werkzeug wieder auf Bohrungsmitte
Zyklus aufrufen
freifahren
Ende Unterprogramm 1
% C 1 8 G 7 1 *
N 1 0 G 3 0 G 1 7 X + 0 Y + 0 Z - 2 0 *
N 2 0 G 3 1 G 9 0 X + 1 0 0 Y + 1 0 0 Z + 0 *
N 3 0 G 9 9 T 1 L + 0 R + 6 *
N 4 0 T 1 G 1 7 S 4 5 0 0 *
N 5 0 G 0 0 G 4 0 G 9 0 Z + 2 5 0 *
N 6 0 G 8 6 P 0 1 + 3 0 P 0 2 - 1 , 7 5 *
N 7 0 X + 2 0 Y + 2 0 *
N 8 0 L 1 , 0 *
N 9 0 X + 7 0 Y + 7 0 *
N 1 0 0 L 1 , 0 *
N 1 1 0 G 0 0 Z + 2 5 0 M 2 *
N 1 2 0 G 9 8 L 1 *
N 1 3 0 G 3 6 S 0 *
N 1 4 0 G 0 1 G 9 1 X - 2 F 1 0 0 0 *
N 1 5 0 G 9 0 Z - 3 0 *
N 1 6 0 G 9 1 X + 2 *
N 1 7 0 G 7 9 *
N 1 8 0 G 9 0 Z + 5 *
N 1 9 0 G 9 8 L 0 *
N 9 9 9 9 9 9 % C 1 8 G 7 1 *
Programm-Ablauf
■ Bohrzyklus programmieren im Hauptprogramm
■ Bearbeitung programmieren im Unterprogramm
(siehe „9 Programmieren: Unterprogramme und
Programmteil-Wiederholung“)
■ Gewinde von unten nach oben schneiden
8.2 Bohrzyklen

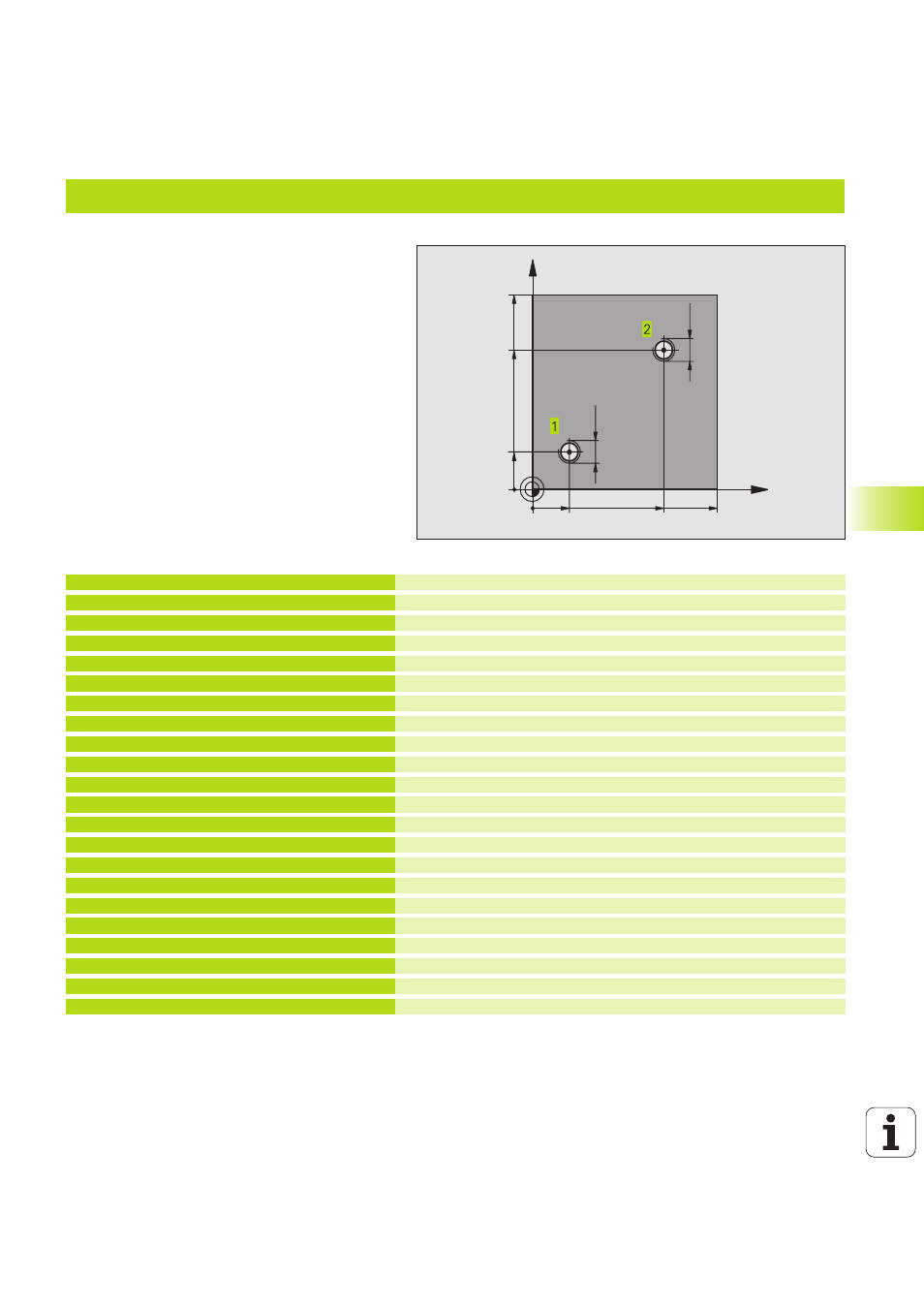

X
Y
20
20
100
100
70
70
M12
M12
