14 Tabellen und Übersichten 242
14.2 St
e
c
k
erbelegung und
Ansc
hlußk
abel für D
a
tensc
hnit
ts
tellen

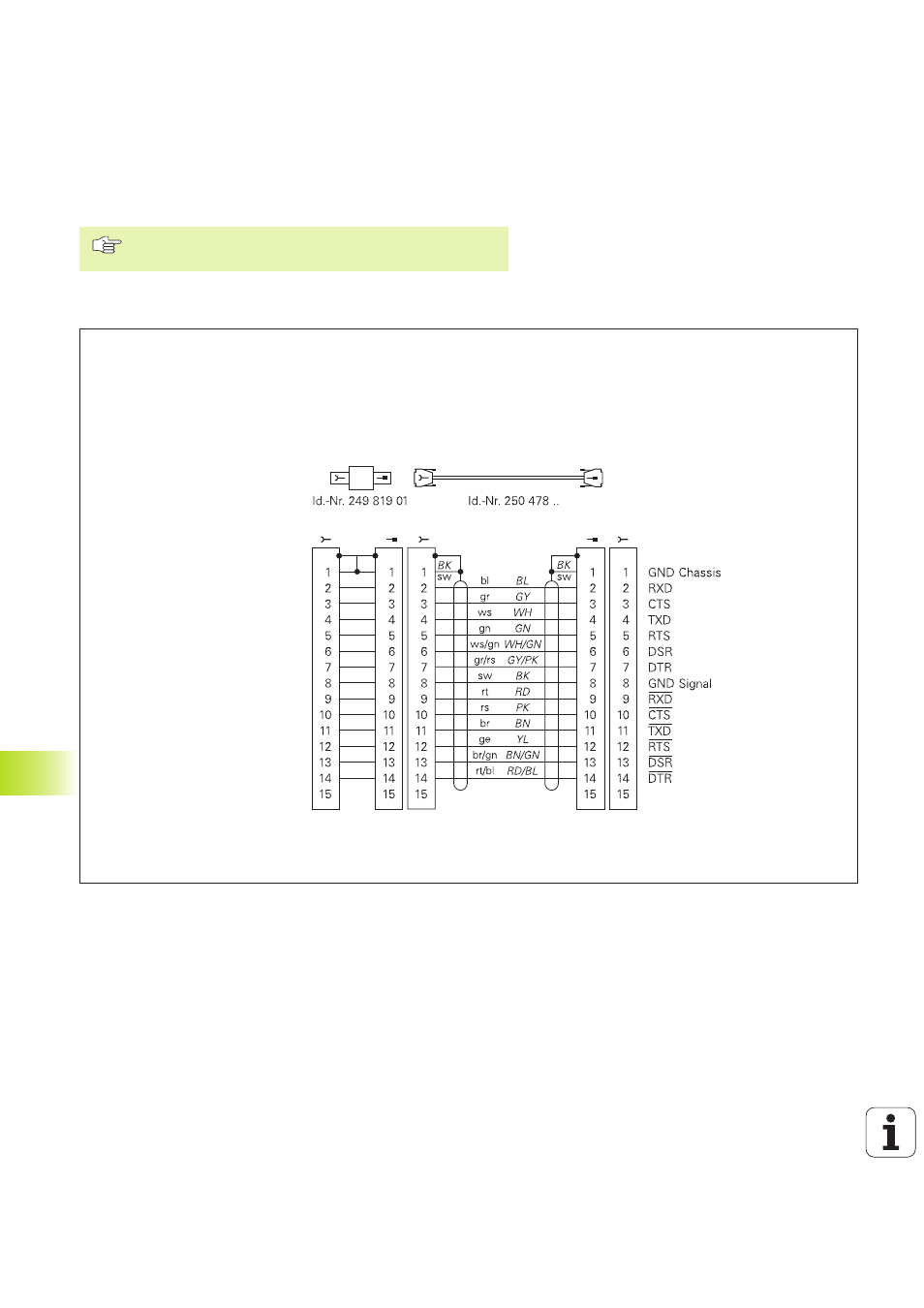

Schnittstelle V.11/RS-422
An der V.11-Schnittstelle werden nur Fremdgeräte angeschlossen.
Die Steckerbelegungen von TNC-Logikeinheit (X22) und
Adapter-Block sind identisch.
Externes
Gerät
z.B. PC
V.11-Adapter-
Block
HEIDENHAIN
Verbindungs-
Kabel
max. 1000 m
X22
TNC
