30 4 Programmieren: Grundlagen, Datei-Verwaltung,
Programmierhilfen
Polarkoordinaten
Wenn die Fertigungszeichnung rechtwinklig bemaßt ist, erstellen
Sie das Bearbeitungs-Programm auch mit rechtwinkligen Koordina-
ten. Bei Werkstücken mit Kreisbögen oder bei Winkelangaben ist es
oft einfacher, die Positionen mit Polarkoordinaten festzulegen.
Im Gegensatz zu den rechtwinkligen Koordinaten X, Y und Z be-
schreiben Polarkoordinaten nur Positionen in einer Ebene. Polar-
koordinaten haben ihren Nullpunkt im sogenannten Pol. Eine
Position in einer Ebene ist so eindeutig festgelegt durch
■ Polarkoordinaten-Radius R: der Abstand vom Pol zur Position
■ Polarkoordinaten-Winkel H: Winkel zwischen der Winkel-Bezugs-
achse und der Strecke, die den Pol mit der Position verbindet.

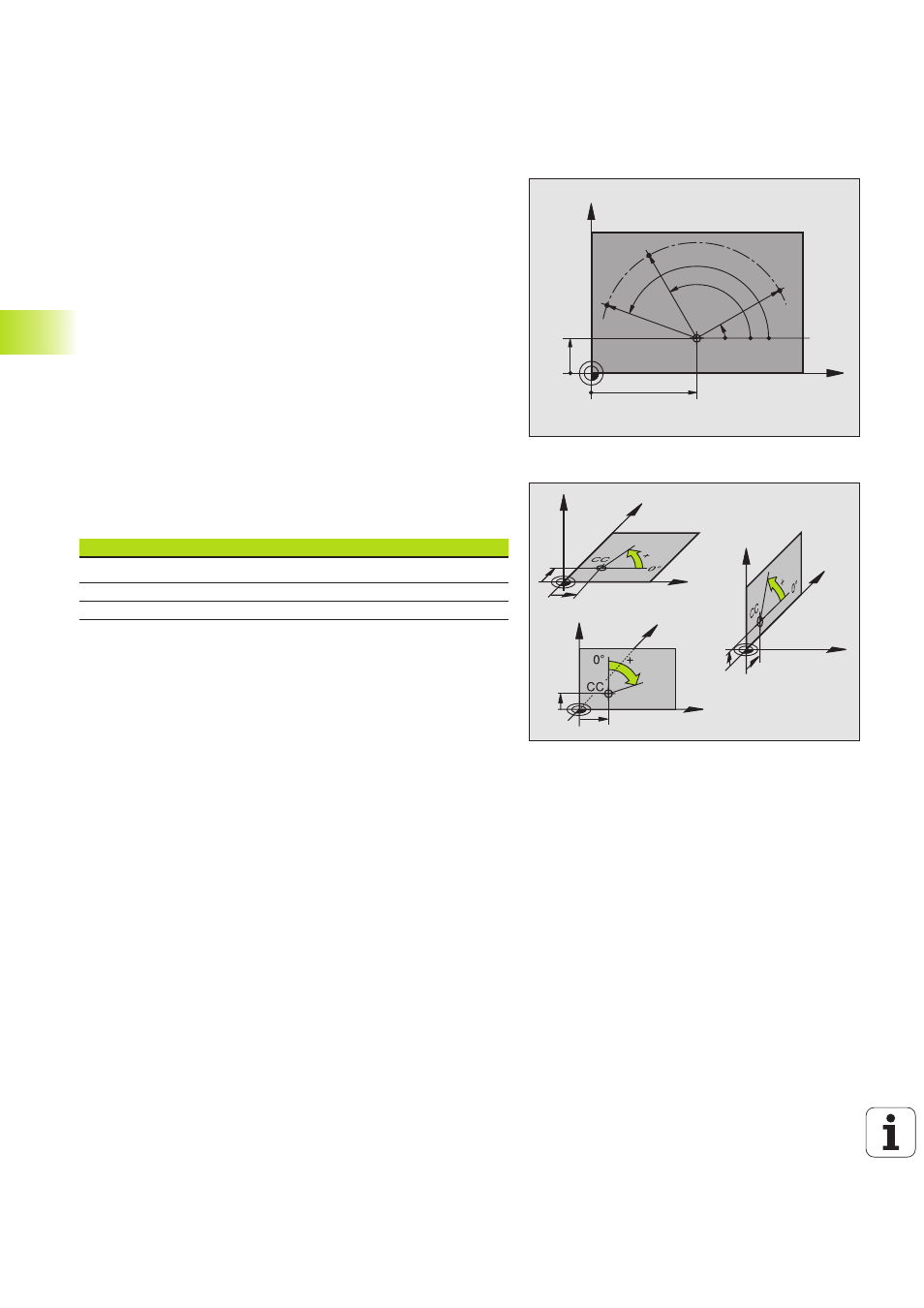

Siehe Bild rechts unten.
Festlegen von Pol und Winkel-Bezugsachse
Den Pol legen Sie durch zwei Koordinaten im rechtwinkligen Koordi-
natensystem in einer der drei Ebenen fest. Damit ist auch die
Winkel-Bezugsachse für den Polarkoordinaten-Winkel H eindeutig
zugeordnet.
Pol-Koordinaten (Ebene) Winkel-Bezugsachse
I und J +X
J und K +Y
K und I +Z
4.1 Gr
undlag
en
X
Y
0°
30
10
CC
R
H
1
H
2
R
R
H
3
X
Z
Y
X
Z
Y
X
Z
Y
I
J
K
K
J
I
