86 6 Programmieren: Konturen programmieren
6.5
Bahnbew
egung
en – P
olar
k
oor
dinat
en
6.5 Bahnbewegungen – Polar-
koordinaten
Mit Polarkoordinaten legen Sie eine Position über einen Winkel H
und einen Abstand R zu einem zuvor definierten Pol I, J fest. Siehe
„4.1 Grundlagen“
.
Polarkoordinaten setzen Sie vorteilhaft ein bei:
■ Positionen auf Kreisbögen
■ Werkstück-Zeichnungen mit Winkelangaben, z.B. bei Lochkreisen
X
Y
X=I
Y=J
Übersicht der Bahnfunktion mit Polarkoordinaten
Werkzeug-Bewegung Funktion Erforderliche Eingaben
Gerade im Eilgang G10 Polarradius, Polarwinkel des Geraden-Endpunkts
Gerade mit Vorschub F G11
Kreisbahn im Uhrzeigersinn G12 Polarwinkel des Kreis-Endpunkts
Kreisbahn im Gegen-Uhrzeigersinn G13
Kreisbahn entsprechend G15
aktiver Drehrichtung
Kreisbahn mit tangentialem G16 Polarradius, Polarwinkel des Kreis-Endpunkts
Anschluß an vorheriges Konturelement

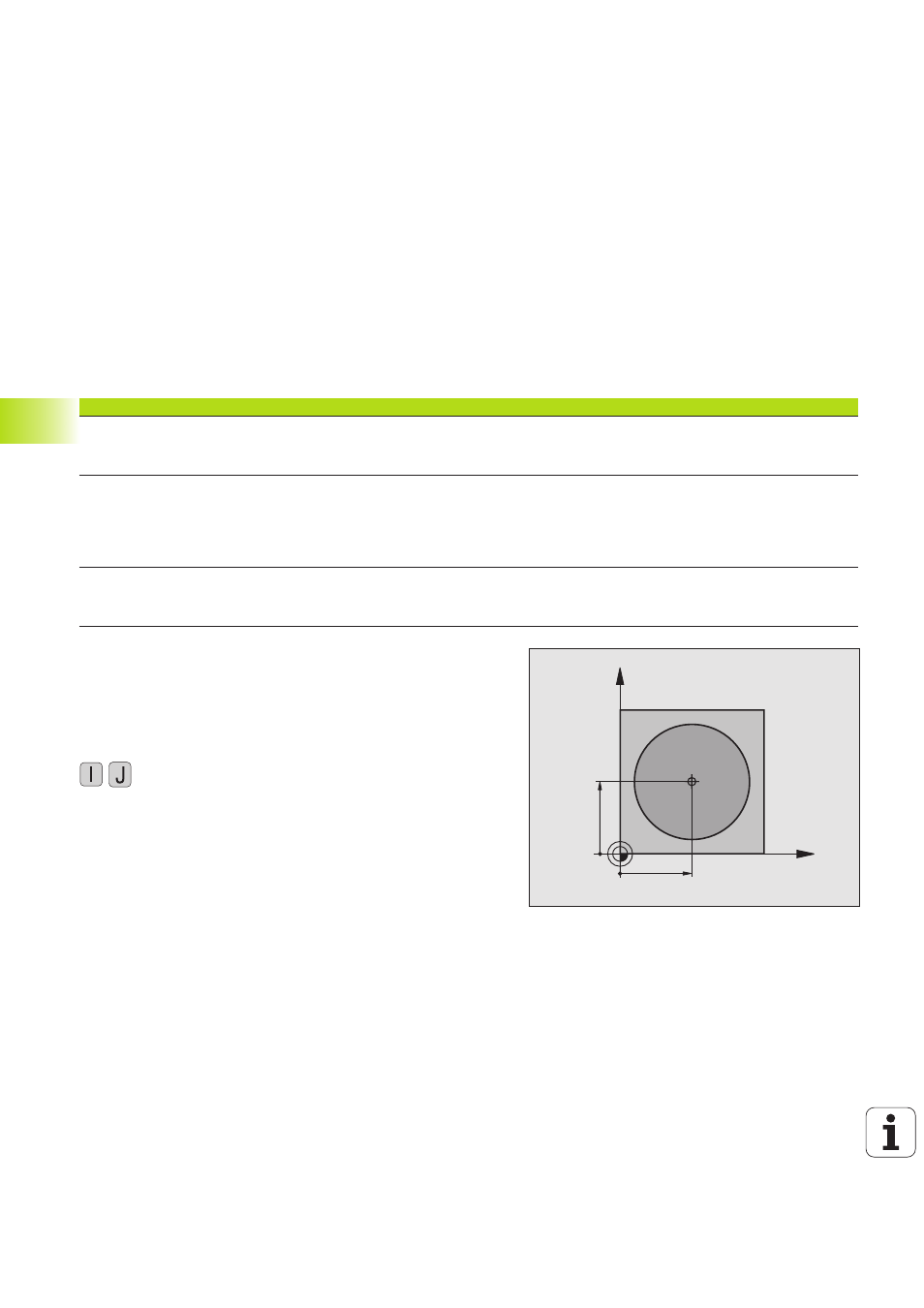

Polarkoordinaten-Ursprung: Pol I, J
Den Pol I, J können Sie an beliebigen Stellen im Bearbeitungs-
Programm festlegen, bevor Sie Positionen durch Polarkoordinaten
angeben. Gehen Sie beim Festlegen des Pols vor, wie beim Pro-
grammieren des Kreismittelpunkts.
ú Rechtwinklige Koordinaten für den Pol eingeben oder
um die zuletzt programmierte Position zu überneh-
men: G29 eingeben
