1 Einführung

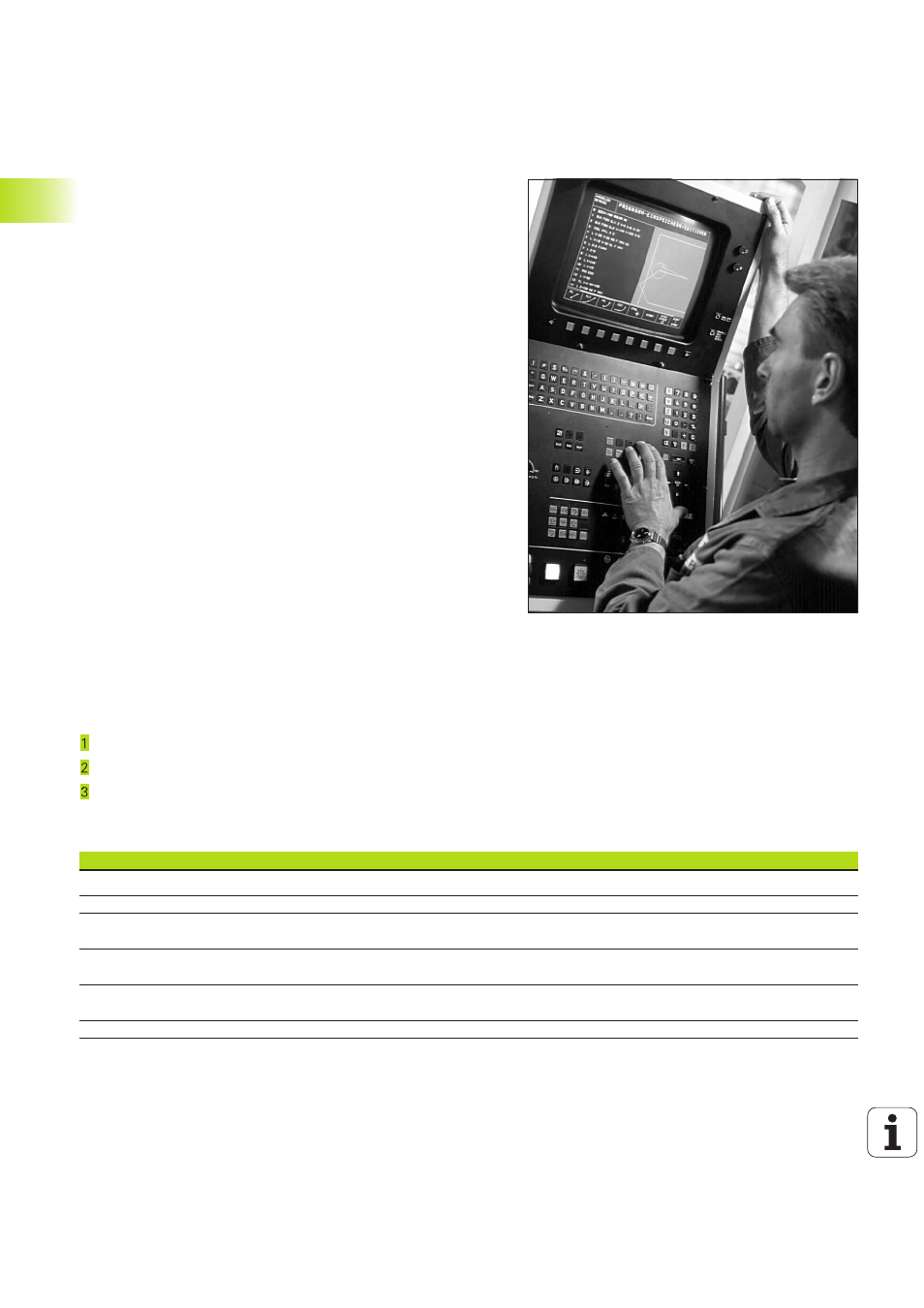

1.1 Die TNCs der Serie 400
HEIDENHAIN TNCs sind werkstattgerechte Bahnsteuerungen, mit
denen Sie herkömmliche Fräs- und Bohrbearbeitungen direkt an der
Maschine im leicht verständlichen Klartext-Dialog oder nach DIN/IS0
programmieren. Sie sind für den Einsatz an Fräs- und Bohrmaschi-
nen sowie Bearbeitungszentren mit bis zu 5 Achsen ausgelegt.
Zusätzlich können Sie die Winkelposition der Spindel programmiert
einstellen.
Die TNC 426
Die TNC 426 PA ist eine Steuerung mit digitaler Antriebsregelung.
Dadurch erreicht die TNC eine sehr hohe Konturtreue. Das gilt auch
für komplexe Werkstück-Geometrien die Sie mit hohen Geschwin-
digkeiten bearbeiten lassen.
Auf der integrierten Festplatte können Sie beliebig viele Programme
speichern, auch wenn diese extern erstellt wurden. Für schnelle
Berechnungen läßt sich ein Taschenrechner jederzeit aufrufen.
Die TNC 425
Bei der TNC 425 erfolgt die Antriebsregelung ebenfalls digital in der
Steuerung. Die TNC 425 ermöglicht ebenfalls eine sehr hohe
Konturtreue beim Bearbeiten komplexer Werkstück-Geometrien mit
hohen Geschwindigkeiten.
Die TNC 415 B
Bei der TNC 415 erfolgt die Antriebsregelung analog im Antriebs-
verstärker. Alle Funktionen der TNC 425 stehen auch bei der TNC
415 B zur Verfügung.
Die TNC 407
Bei der TNC 407 erfolgt die Antriebsregelung ebenfalls analog.
Folgende Funktionen der TNC 415 B werden von der TNC 407 nicht
unterstützt z.B.:
Grafik während des Programmlaufs
Bearbeitungsebene schwenken
Geradenbewegung in mehr als drei Achsen
Technische Unterschiede der TNCs
TNC 426 PA TNC 426 CA TNC 425 TNC415 B TNC 407
Geschwindigkeitsregelung digital analog digital/analog analog analog
Satzverarbeitungszeit 4 ms 4 ms 4 ms 4 ms 24 ms
Regelkreis-Zykluszeit:
Bahninterpolation
3 ms 3 ms 3 ms 2 ms 6 ms
Regelkreis-Zykluszeit:
Feininterpolation
0,6 ms – 0,6 ms 0,6 ms –
Programmspeicher 170 Mbyte 170 Mbyte 256 kbyte 256 kbyte 128 kbyte
(Festplatte) (Festplatte)
Eingabefeinheit 0,1 µm 0,1 µm 0,1 µm 0,1 µm 1 µm
