80 6 Programmieren: Konturen programmieren
Zentriwinkel CCA und Kreisbogen-Radius R
Startpunkt und Endpunkt auf der Kontur lassen sich durch vier
verschiedene Kreisbögen mit gleichem Radius miteinander
verbinden:
Kleinerer Kreisbogen: CCA<180°
Radius hat positives Vorzeichen R>0
Größerer Kreisbogen: CCA>180°
Radius hat negatives Vorzeichen R<0
Über den Drehsinn legen Sie fest, ob der Kreisbogen außen (kon-
vex) oder nach innen (konkav) gewölbt ist:
Konvex: Drehsinn G02 (mit Radiuskorrektur G41)
Konkav: Drehsinn G03 (mit Radiuskorrektur G41)
NC-Beispielsätze

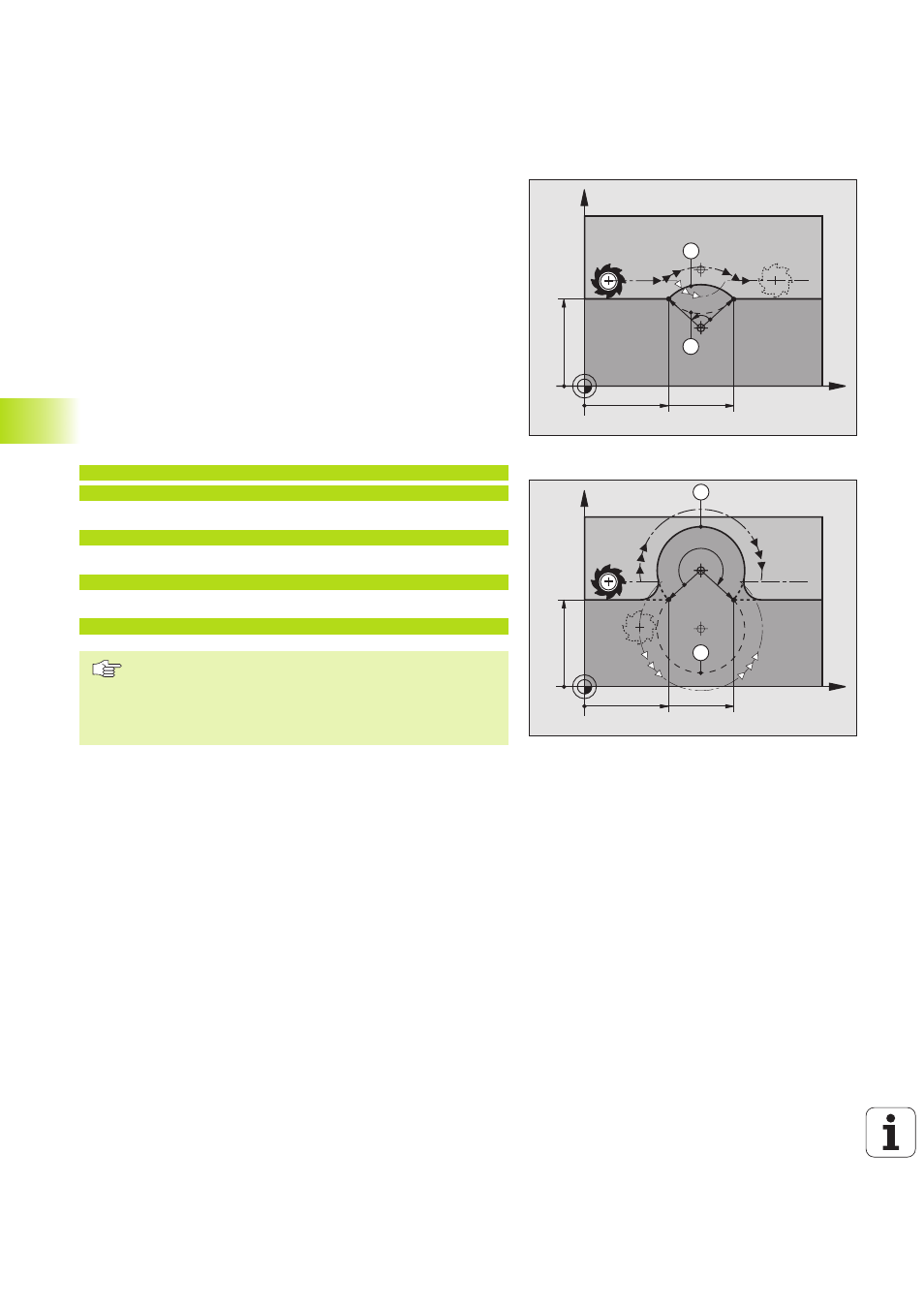

Siehe Bilder rechts.
n 1 0 0 g 0 1 g 4 1 X + 4 0 Y + 4 0 F 2 0 0 M 3 *
N 1 1 0 G 0 2 X + 7 0 Y + 4 0 R + 2 0 * ( B o g e n 1 )
oder
N 1 1 0 G 0 3 X + 7 0 Y + 4 0 R + 2 0 * ( B o g e n 2 )
oder
n 1 1 0 G 0 2 X + 7 0 Y + 4 0 R - 2 0 * ( B o g e n 3 )
oder
N 1 1 0 G 0 3 X + 7 0 Y + 4 0 R - 2 0 * ( B o g e n 4 )
Der Abstand von Start- und Endpunkt des Kreisdurch-
messers darf nicht größer als der Kreisdurchmesser sein.
Der maximale Radius beträgt 99,9999 m.
Winkelachsen A, B und C werden unterstützt.
6.4 Bahnbew
egung
en – r
e
c
htwinklig
e K
oor
dinat
en
X
Y
ZW
R R
40
40 70
1
2
G03
G02
X
Y
40
40 70
G03
4
ZW
3
R R
G02
