12 3D-Tastsysteme 208
12.3 Werkstücke vermessen mit
3D-Tastsystemen
Mit dem 3D-Tastsystem bestimmen Sie:
■ Positions-Koordinaten und daraus
■ Maße und Winkel am Werkstück
Koordinate einer Position am ausgerichteten
Werkstück bestimmen
ú Antastfunktion wählen: Softkey PROBING POS
drücken
ú Tastsystem in die Nähe des Antastpunkts positionieren
ú Antastrichtung und gleichzeitig Achse wählen, auf die
die Koordinate sich beziehen soll: Mit Pfeiltasten Achse
wählen.
ú Antastvorgang starten: Externe START-Taste drücken
Die TNC zeigt die Koordinate des Antastpunkts als
BEZUGSPUNKT an.
Koordinaten eines Eckpunktes in der
Bearbeitungsebene bestimmen
Koordinaten des Eckpunkts bestimmen, wie unter „Ecke als Be-
zugspunkt“ beschrieben. Die TNC zeigt die Koordinaten der angeta-
steten Ecke als BEZUGSPUNKT an.

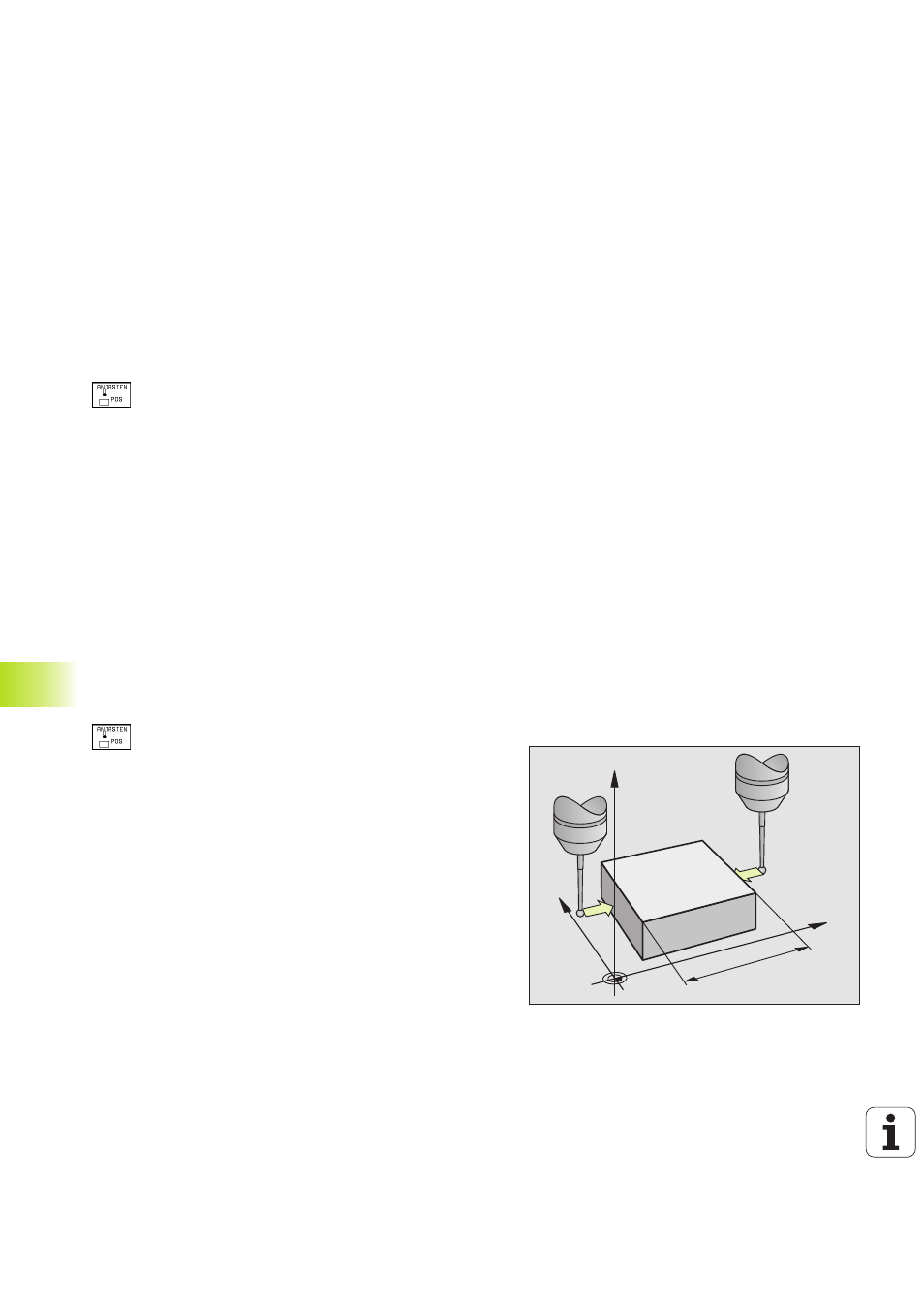

Werkstückmaße bestimmen
Antastfunktion wählen: Softkey PROBING POS drücken
ú Tastsystem in die Nähe des ersten Antastpunkts A
positionieren
ú Antastrichtung mit Pfeil-Tasten wählen
ú Antasten: Externe START-Taste drücken
ú Als BEZUGSPUNKT angezeigten Wert notieren (nur,
falls vorher gesetzter Bezugspunkt wirksam bleibt)
ú BEZUGSPUNKT: „0“ eingeben
ú Dialog abbrechen: Taste END drücken
ú Antastfunktion erneut wählen: Softkey PROBING POS
drücken
ú Tastsystem in die Nähe des zweiten Antastpunkts B
positionieren
