187 HEIDENHAIN TNCs der Serie 400
11
.1 Gr
afik
en

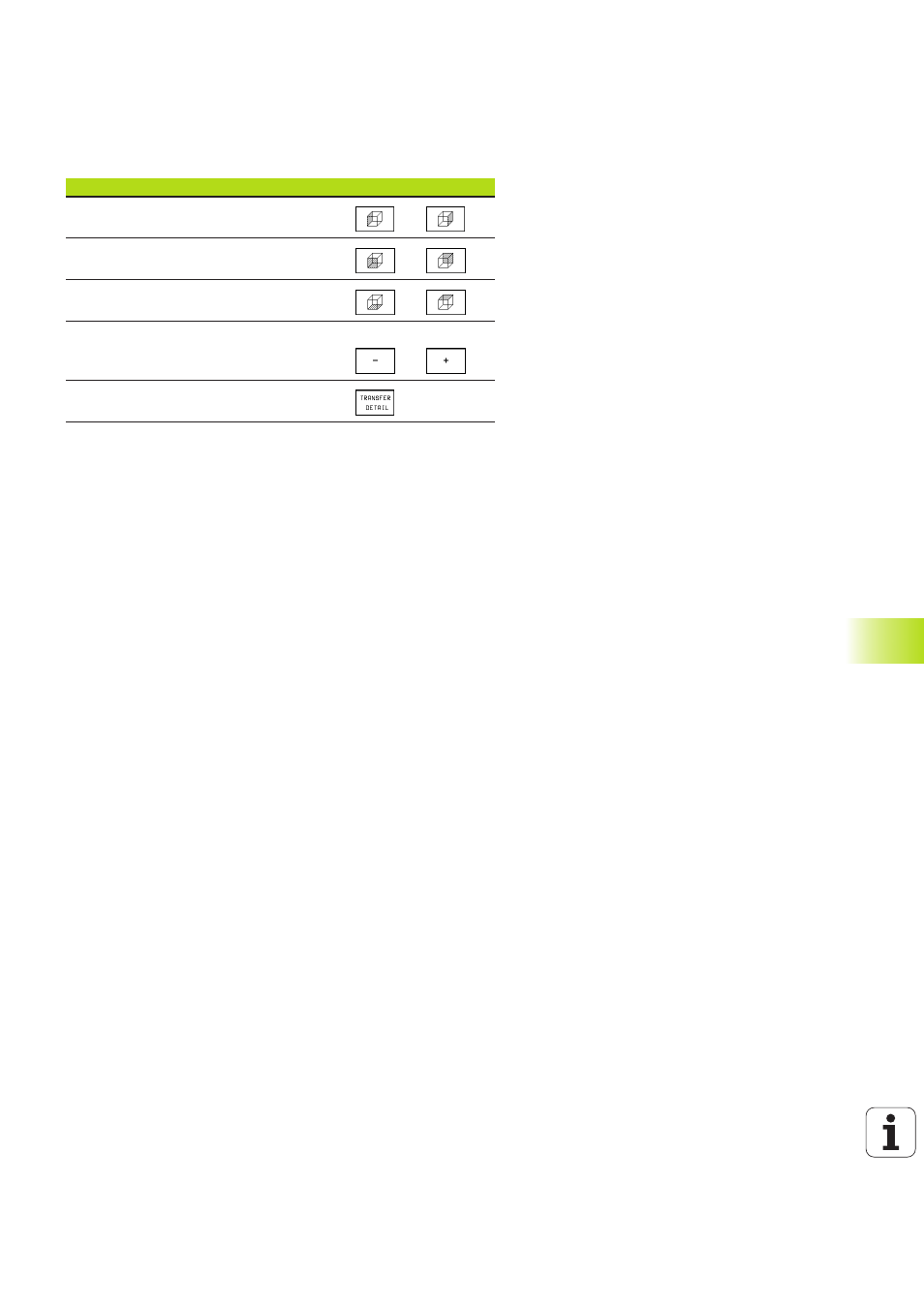

Funktion Softkeys
Linke/rechte Werkstückseite wählen
Vordere/hintere Werkstückseite wählen
Obere/untere Werkstückseite wählen
Schnittfläche zum Verkleinern oder
Vergrößern des Rohteils verschieben
Ausschnitt übernehmen
Ausschnitts-Vergrößerung ändern
Softkeys siehe Tabelle
ú Falls nötig, grafische Simulation stoppen
ú Werkstückseite mit Softkey (Tabelle) wählen
ú Rohteil verkleinern oder vergrößern: Softkey „–“
bzw. „+“ drücken
ú Gewünschten Aussschnitt übernehmen: Softkey
TRANSFER DETAIL drücken
ú Programm-Test oder Programmlauf neu starten
Cursor-Position bei der Ausschnitts-Vergrößerung
Die TNC zeigt während einer Ausschnitts-Vergrößerung die Koordina-
ten der Achse an, die Sie gerade beschneiden. Die Koordinaten
entsprechen dem Bereich, der für die Ausschnitts-Vergrößerung
festgelegt ist. Links vom Schrägstrich zeigt die TNC die kleinste
Koordinate des Bereichs (MIN-Punkt), rechts davon die größte (MAX-
Punkt).
Bei einer vergrößerten Abbildung blendet die TNC unten rechts am
Bildschirm MAGN ein.
Wenn die TNC das Rohteil nicht weiter verkleinern bzw. vergrößern
kann, blendet die Steuerung eine entsprechende Fehlermeldung ins
Grafik-Fenster ein. Um die Fehlermeldung zu beseitigen, vergrößern
bzw. verkleinern Sie das Rohteil wieder.
