74 6 Programmieren: Konturen programmieren
6.3 Kont
ur anf
ahr
en und v
e
rlassen

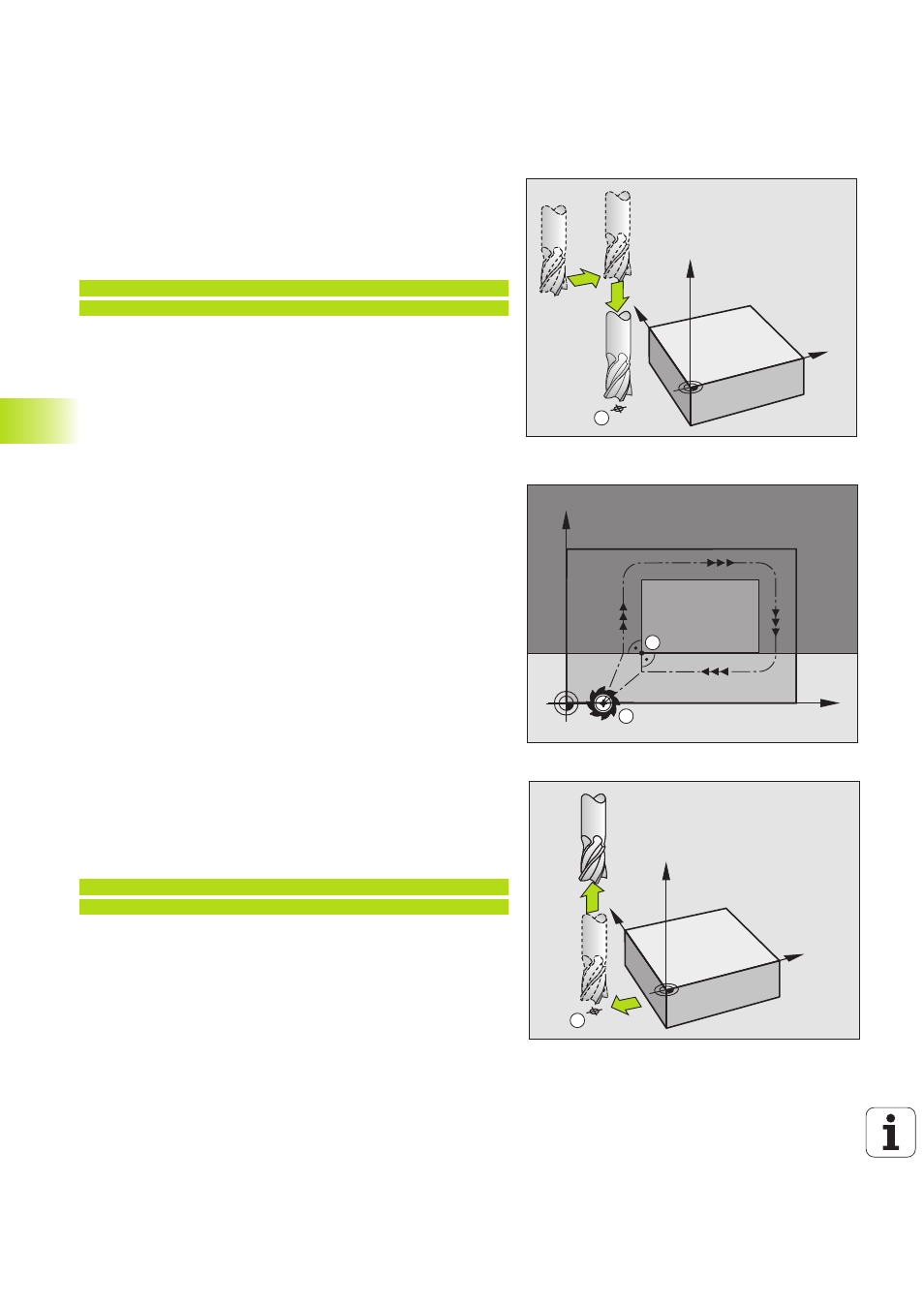

Startpunkt in der Spindelachse anfahren
Beim Anfahren des Startpunkts muß das Werkzeug in der Spindel-
achse auf Arbeitstiefe fahren. Bei Kollisionsgefahr den Startpunkt in
der Spindelachse separat anfahren.
NC-Beispielsätze
N 3 0 G 0 0 G 4 0 X + 2 0 Y + 3 0 *
N 4 0 Z - 1 0 *
Endpunkt
Voraussetzungen für die Wahl des Endpunkts:
■ Kollisionsfrei anfahrbar
■ Nahe am letzten Konturpunkt
■ Konturbeschädigung ausschließen: Der optimale Endpunkt liegt in
der Verlängerung der Werkzeugbahn für die Bearbeitung des
letzten Konturelements
Beispiel:
Bild rechts Mitte: Wenn Sie den Endpunkt im dunkelgrauen Bereich
festlegen, dann wird die Kontur beim Anfahren des Endpunkts
beschädigt.
Endpunkt in der Spindelachse verlassen:
Beim Verlassen des Endpunkts programmieren Sie die Spindelachse
separat. Siehe Bild rechts unten.
NC-Beispielsätze
N 5 0 G 0 0 G 4 0 X + 6 0 Y + 7 0 *
N 6 0 Z + 2 5 0 *
Y
X
Z
S
X
Y
A
E
Y
X
Z
E
