4 Programmieren: Grundlagen, Datei-Verwaltung,
Programmierhilfen
Y
X
Z
Bezugspunkt wählen
Eine Werkstück-Zeichnung gibt ein bestimmtes Formelement des
Werkstücks als absoluten Bezugspunkt (Nullpunkt) vor, meist eine
Werkstück-Ecke. Beim Bezugspunkt-Setzen richten Sie das Werk-
stück zuerst zu den Maschinenachsen aus und bringen das Werk-
zeug für jede Achse in eine bekannte Position zum Werkstück. Für
diese Position setzen Sie die Anzeige der TNC entweder auf Null
oder einen vorgegebenen Positionswert. Dadurch ordnen Sie das
Werkstück dem Bezugssystem zu, das für die TNC-Anzeige bzw. Ihr
Bearbeitungs-Programm gilt.
Gibt die Werkstück-Zeichnung relative Bezugspunkte vor, so nutzen
Sie einfach die Zyklen zur Koordinaten-Umrechnung. Siehe „8.5
Zyklen zur Koordinaten-Umrechnung“
Wenn die Werkstück-Zeichnung nicht NC-gerecht bemaßt ist, dann
wählen Sie eine Position oder eine Werkstück-Ecke als Bezugs-
punkt, von dem aus sich die Maße der übrigen Werkstückpositionen
möglichst einfach ermitteln lassen.
Besonders komfortabel setzen Sie Bezugspunkte mit einem 3D-
Tastsystem von HEIDENHAIN. Siehe „12.2 Bezugspunkt-Setzen mit
3D-Tastsystemen“
Beispiel

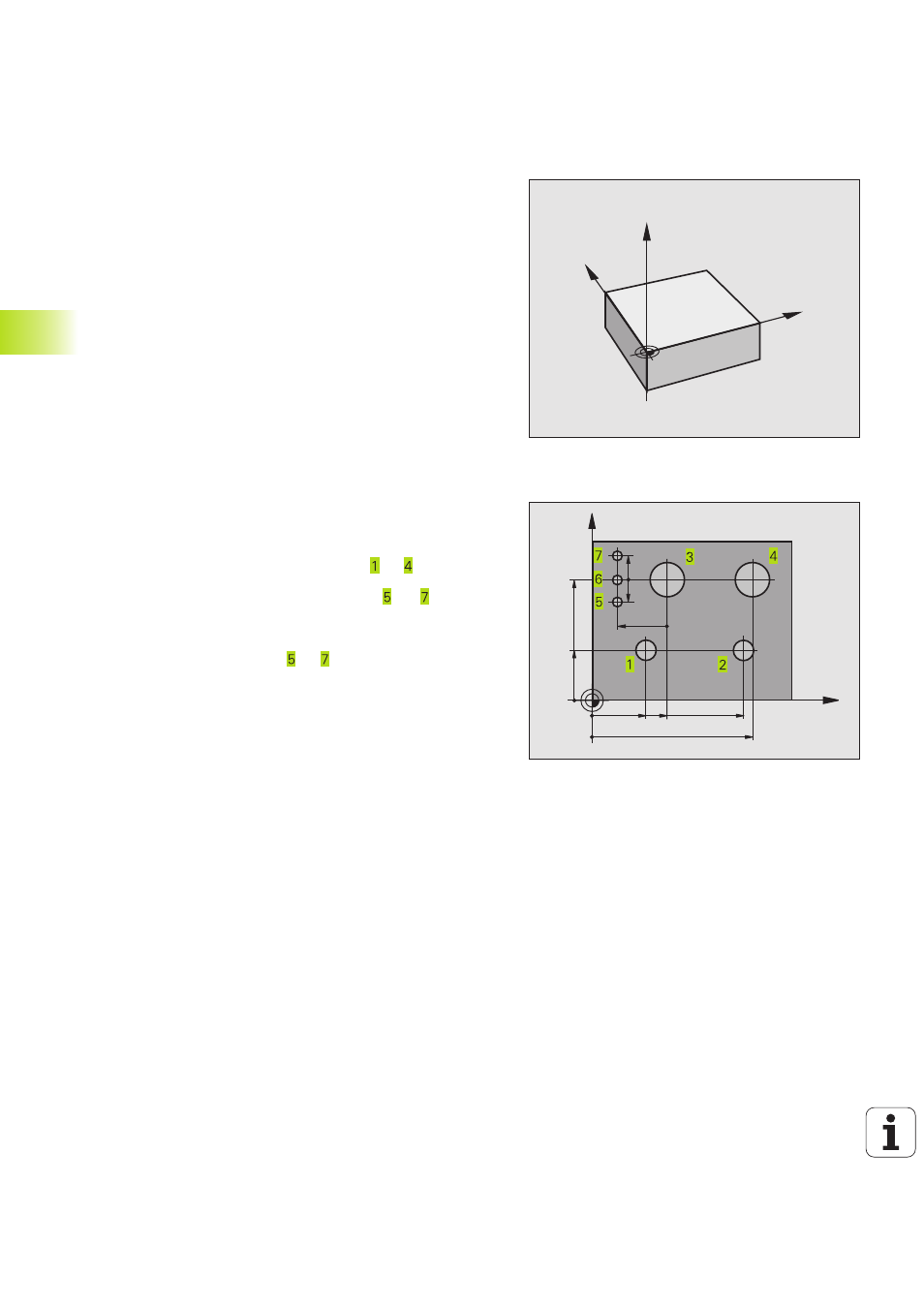

Die Werkstück-Skizze rechts zeigt Bohrungen ( bis ), deren
Bemaßungen sich auf einen absoluten Bezugspunkt mit den
Koordinaten X=0 Y=0 beziehen. Die Bohrungen ( bis ) beziehen
sich auf einen relativen Bezugspunkt mit den absoluten Koordinaten
X=450 Y=750. Mit dem Zyklus NULLPUNKT-Verschiebung können
Sie den Nullpunkt vorübergehend auf die Position X=450, Y=750
verschieben, um die Bohrungen ( bis ) ohne weitere Berechnun-
gen zu programmieren.
X
Y
325
320
0
450
900
950
150
-150
750
0
300
±
0,
