9 Programmieren: Unterprogramme und Programmteil-Wiederholungen 158
9.6 Pr
o
g
rammier
-Beispiele

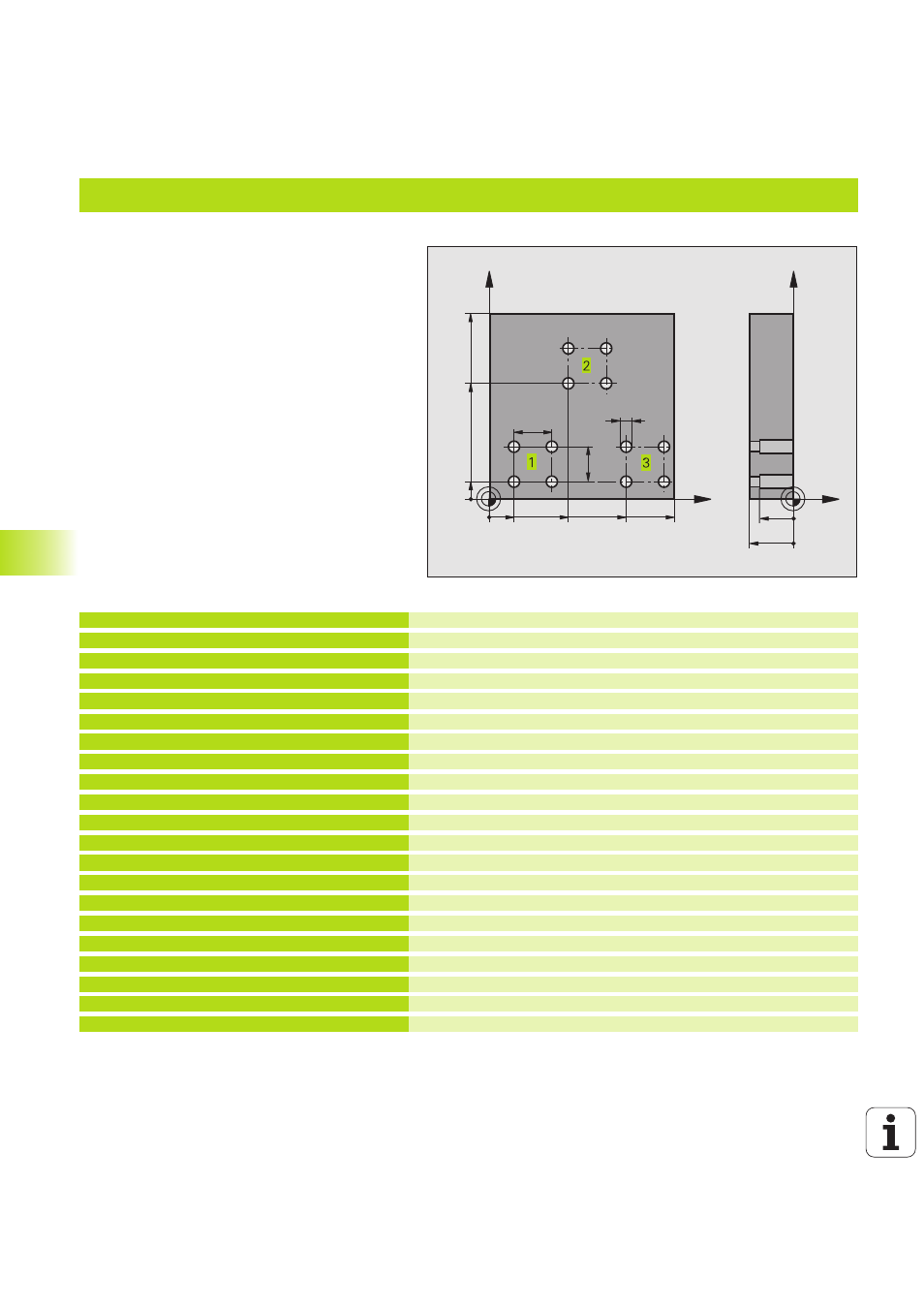

Beispiel: Bohrungsgruppen mit mehreren Werkzeugen
Programm-Ablauf
■ Bearbeitungs-Zyklen programmieren im Haupt-
programm
■ Komplettes Bohrbild aufrufen (Unterprogramm
1)
■ Bohrungsgruppen anfahren im Unterprogramm
1, Bohrungsgruppe aufrufen (Unterprogramm 2)
■ Bohrungsgruppe nur einmal im Unterprogramm
2 programmieren
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+4 *
N40 G99 T2 L+0 R+3 *
N50 G99 T3 L+0 R+3,5 *
N60 T1 G17 S5000 *
N70 G00 G40 G90 Z+250 *
N80 G83 P01 +2 P02 -3 P03 +3 P04 0
P05 250 *
N90 L1,0 *
N100 G00 Z+250 M6 *
N110 T2 G17 S4000 *
N120 G83 P01 +2 P02 -25 P03 +5 P04 0
P05 250 *
N130 L1,0 *
N140 G00 Z+250 M6 *
N150 T3 G17 S500 *
N160 G84 P01 +2 P02 -15 P03 0 P04 500 *
N170 L1,0 *
N180 G00 Z+250 M2 *
Werkzeug-Definition Zentrierbohrer
Werkzeug-Definition Bohrer
Werkzeug-Definition Gewindebohrer
Werkzeug-Aufruf Zentrierbohrer
Werkzeug freifahren
Zyklus-Definition Zentrieren
Unterprogramm 1 für komplettes Bohrbild rufen
Werkzeug-Wechsel
Werkzeug-Aufruf Bohrer
Zyklus-Definition Bohren
Unterprogramm 1 für komplettes Bohrbild rufen
Werkzeug-Wechsel
Werkzeug-Aufruf Gewindebohrer
Zyklus-Definition Gewindebohren
Unterprogramm 1 für komplettes Bohrbild rufen
Ende des Hauptprogramms
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
