13.7 Positions-Anzeige wählen
Für den MANUELLEN BETRIEB und die Programmlauf-Betriebsar-
ten können Sie die Anzeige der Koordinaten beeinflussen:

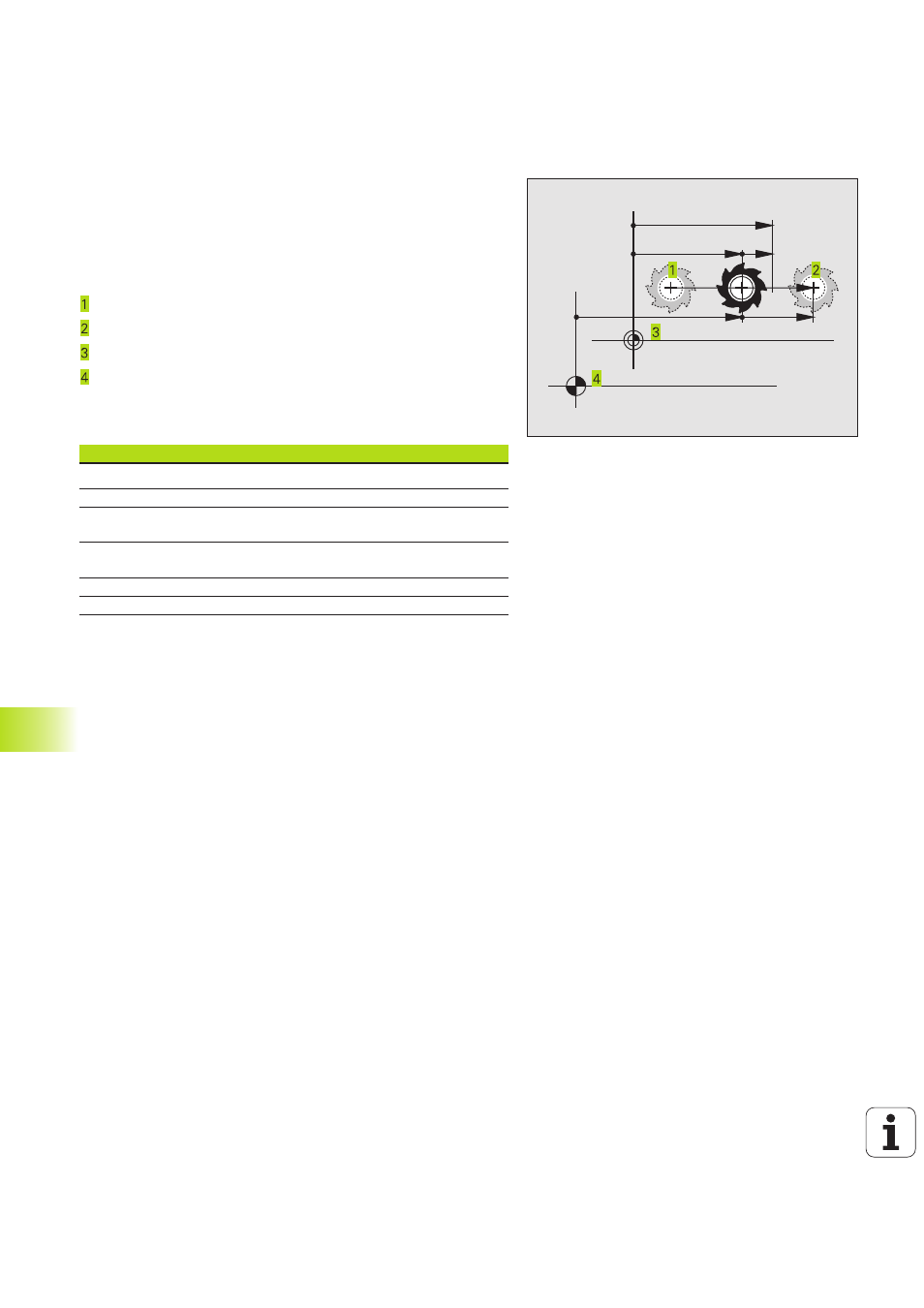

Das Bild rechts zeigt verschiedene Positionen des Werkzeugs
Ausgangs-Position
Ziel-Position des Werkzeugs
Werkstück-Nullpunkt
Maschinen-Nullpunkt
Für die Positions-Anzeigen der TNC können Sie folgende Koordina-
ten wählen:
Funktion Anzeige
Soll-Position; von der TNC aktuell vorgegebener Wert SOLL
Ist-Position; momentane Werkzeug-Position IST
Referenz-Position; Ist-Position bezogen auf den
REF
Maschinen-Nullpunkt
Restweg zur programmierten Position; Differenz
RESTW
zwischen Ist- und Ziel-Position
Schleppfehler; Differenz zwischen Soll und Ist-Position
SCHPF
Auslenkung des messenden Tastsystems AUSL.
Mit der MOD-Funktion POSITIONS-ANZEIGE 1 wählen Sie die
Positions-Anzeige in der Status-Anzeige.
Mit der MOD-Funktion POSITIONS-ANZEIGE 2 wählen Sie die
Positions-Anzeige in der zusätzlichen Status-Anzeige.
13.8 Maßsystem wählen
Mit dieser MOD-Funktion legen Sie fest, ob die TNC Koordinaten in
mm oder Inch (Zoll-System) anzeigen soll.
■ Metrisches Maßsystem: z.B. X = 15,789 (mm) MOD-Funktion
WECHSEL MM/INCH MM. Anzeige mit 3 Stellen nach dem
Komma
■ Zoll-System: z.B. X = 0,6216 (inch) MOD-Funktion WECHSEL
MM/INCH INCH. Anzeige mit 4 Stellen nach dem Komma
13.7 P
ositions-Anz
eig
e wählen,
14.8 Maßsyst
em wählen
SOLL
IST SCHPF
REF RESTW
