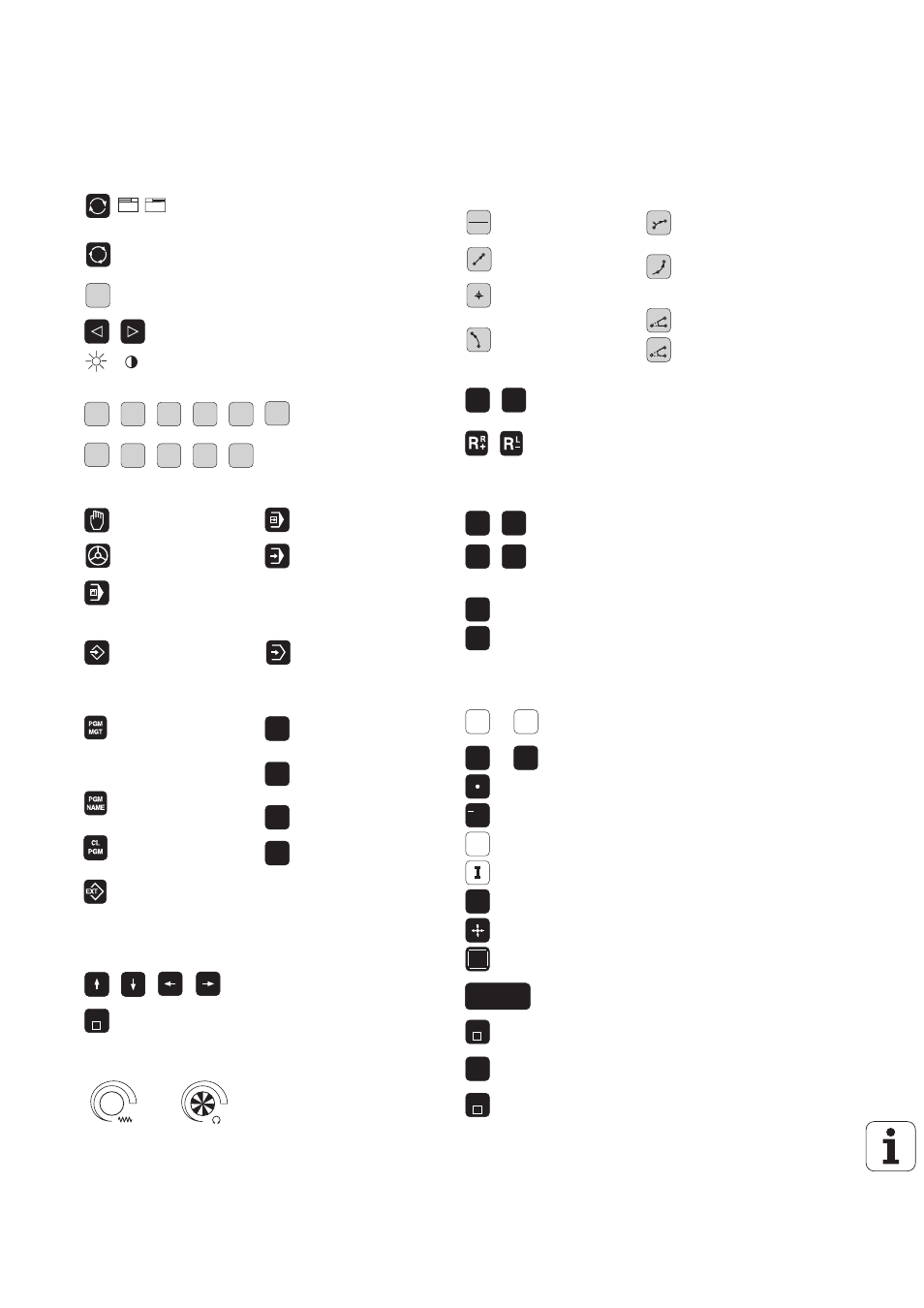

Bedienelemente der Bildschirm-Einheit
Bildschirm zwischen Maschinen- und
Programmier-Betriebsarten
umschalten
GRAPHICS
TEXT
SPLIT
SCREEN
Bildschirm-Aufteilung wählen
Softkeys: Funktion im Bildschirm
wählen
Softkey-Leisten umschalten
Helligkeit, Kontrast
Alpha-Tastatur: Buchstaben und Zeichen eingeben
Q W E R T Y
Datei-Namen
Kommentare
G F S T M DIN/ISO-
Programme
Maschinen-Betriebsarten wählen
Bahnbewegungen programmieren
(nur Klartext-Dialog)
Bedienelement
e der
TNC
150
0
50
100
S %
150
0
50
100
F %
MANUELLER
BETRIEB
EL. HANDRAD
POSITIONIEREN MIT
HANDEINGABE
PROGRAMMLAUF
EINZELSATZ
PROGRAMMLAUF
SATZFOLGE
Programme/Dateien
wählen, löschen und
externe Datenüber-
tragung (nur TNC 426)
Programme/Dateien
wählen (nicht TNC 426)
Programme/Dateien
löschen (nicht TNC 426)
Externe Datenüber-
tragung aktivieren
(nicht TNC 426)
Hellfeld verschieben und Sätze, Zyklen und Parameter-
Funktionen direkt wählen
Hellfeld verschieben
GOTO Sätze, Zyklen und Parameter-Funktionen
direkt wählen
Override Drehknöpfe für Vorschub/Spindeldrehzahl
Programmier-Betriebsarten wählen
PROGRAMM
EINSPEICHERN/
EDITIEREN
PROGRAMM-TEST
Programme/Dateien verwalten, TNC-Funktionen
CALC
Taschenrechner ein-
blenden (nur TNC 426)
PGM
CALL
Programm-Aufruf in ein
Programm eingeben
MOD
MOD-Funktion
wählen
HELP HELP-Funktion wählen
APPR
DEP
Kontur anfahren/
verlassen
L Gerade
CC
Kreismittelpunkt/Pol
für Polarkoordinaten
C
Kreisbahn um
Kreismittelpunkt
CR
Kreisbahn mit
Radius
CT
Kreisbahn mit
tangentialem
Anschluß
CHF Fase
RND Ecken-Runden
Angaben zu Werkzeugen (nur Klartext-Dialog)
TOOL
DEF
TOOL
CALL
Werkzeug-Länge und -Radius eingeben
und aufrufen
Werkzeug-Radiuskorrektur aktivieren
(nicht TNC 426)
Zyklen, Unterprogramme und Programmteil-
Wiederholungen (nur Klartext-Dialog)
CYCL
DEF
CYCL
CALL Zyklen definieren und aufrufen
LBL
SET LBL
CALL
Unterprogramme und Programmteil-
Wiederholungen eingeben und
aufrufen
STOP Programm-Halt in ein Programm eingeben
TOUCH
PROBE Tastsystem-Funktionen in ein Programm
eingeben
Koordinatenachsen und Ziffern eingeben,
Editieren
X ... V
Koordinatenachsen wählen bzw. ins
Programm eingeben
0 ... 9 Ziffern
Dezimal-Punkt
+/
Vorzeichen umkehren
P Polarkoordinaten Eingabe
Inkremental-Werte
Q Q-Parameter
Ist-Position-übernehmen
NO
ENT
Dialogfragen übergehen und Wörter löschen
ENT
Eingabe abschließen und Dialog
fortsetzen
END
Satz abschließen
CE
Zahlenwert-Eingaben rücksetzen oder TNC
Fehlermeldung löschen
DEL
Dialog abbrechen, Programmteil löschen
