234 Programmieren: Konturen programmieren
6.3 K
ont
ur anf
a
hr
en und v
e
rl
assen

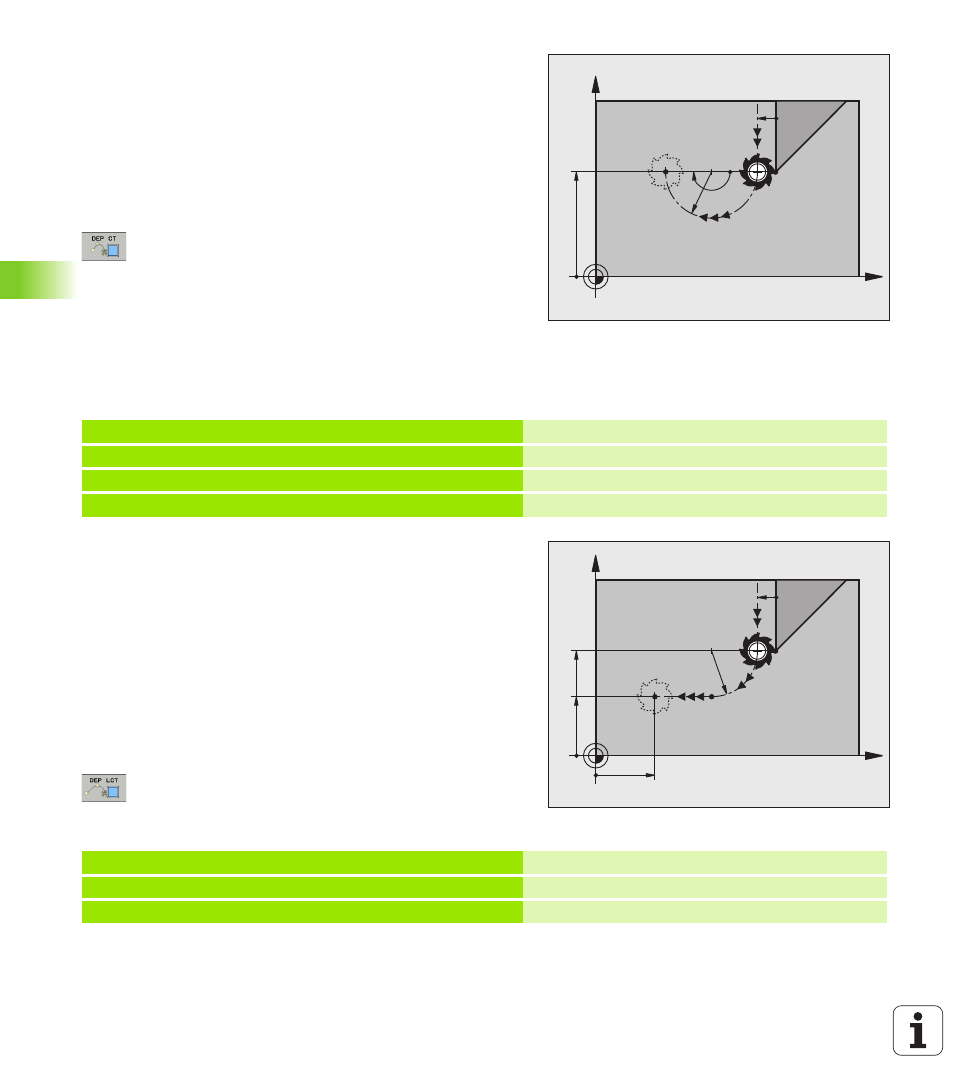

Wegfahren auf einer Kreisbahn mit tangentialem
Anschluss: DEP CT
Die TNC fährt das Werkzeug auf einer Kreisbahn vom letzten
Konturpunkt P
E
zum Endpunkt P
N
. Die Kreisbahn schließt tangential
an das letzte Konturelement an.
 Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
 Dialog mit Taste APPR/DEP und Softkey DEP CT eröffnen:
 Mittelpunktswinkel CCA der Kreisbahn
 Radius R der Kreisbahn
 Das Werkzeug soll zu der Seite das Werkstück
verlassen, die durch die Radiuskorrektur festgelegt
ist: R positiv eingeben
 Das Werkzeug soll zu der entgegengesetzten
Seite das Werkstück verlassen, die durch die
Radiuskorrektur festgelegt ist: R negativ eingeben
NC-Beispielsätze
Wegfahren auf einer Kreisbahn mit tangentialem
Anschluss an Kontur und Geradenstück:
DEP LCT
Die TNC fährt das Werkzeug auf einer Kreisbahn vom letzten
Konturpunkt P
E
auf einen Hilfspunkt P
H
. Von dort fährt es auf einer
Geraden zum Endpunkt P
N
. Das letzte Konturelement und die Gerade
von P
H
– P
N
haben mit der Kreisbahn tangentiale Übergänge. Damit ist
die Kreisbahn durch den Radius R eindeutig festgelegt.
 Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
 Dialog mit Taste APPR/DEP und Softkey DEP LCT eröffnen:
 Koordinaten des Endpunkts P
N
eingeben
 Radius R der Kreisbahn. R positiv eingeben
NC-Beispielsätze
X
Y
20
P
N
R0
P
E
RR R8 180°
RR
23 L Y+20 RR F100 Letztes Konturelement: P
E
mit Radiuskorrektur
24 DEP CT CCA 180 R+8 F100 Mittelpunktswinkel=180°,
Kreisbahn-Radius=8 mm
25 L Z+100 FMAX M2 Z freifahren, Rücksprung, Programm-Ende
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0
23 L Y+20 RR F100 Letztes Konturelement: P
E
mit Radiuskorrektur
24 DEP LCT X+10 Y+12 R+8 F100 Koordinaten P
N
, Kreisbahn-Radius=8 mm
25 L Z+100 FMAX M2 Z freifahren, Rücksprung, Programm-Ende
