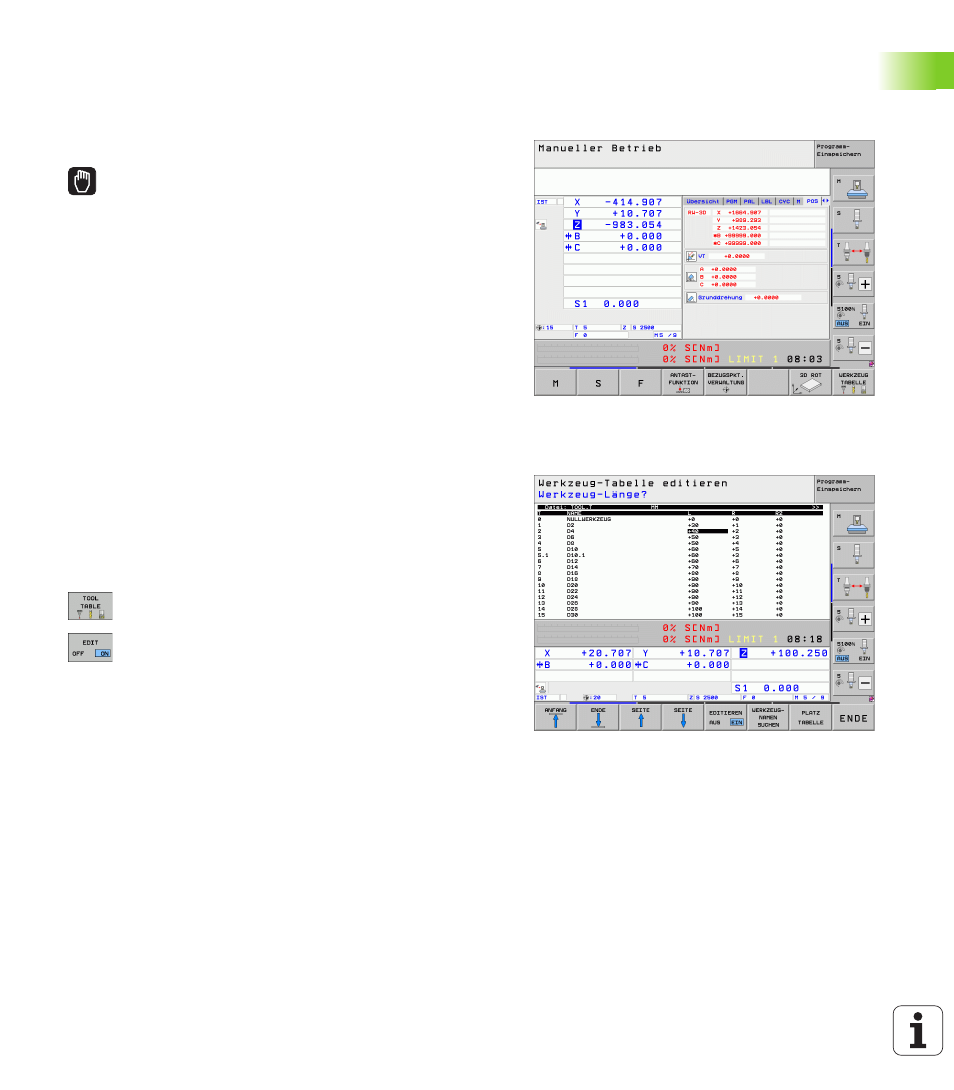

1.5 Werkzeuge einrichten
Die richtige Betriebsart wählen
Werkzeuge richten Sie in der Betriebsart Manueller Betrieb ein:
 Betriebsarten-Taste drücken: Die TNC wechselt in die
Betriebsart Manueller Betrieb
Detaillierte Informationen zu diesem Thema
 Betriebsarten der TNC: Siehe „Betriebsarten”, Seite 82
Werkzeuge vorbereiten und vermessen
 Erforderliche Werkzeuge in die jeweiligen Spannfutter spannen
 Bei Vermessung mit externem Werkzeug-Voreinstellgerät:
Werkzeuge vermessen, Länge und Radius notieren oder direkt mit
einem Übertragungsprogramm zur Maschine übertragen
 Bei Vermessung auf der Maschine: Werkzeuge im
Werkzeugwechsler einlagern (siehe Seite 72)
Die Werkzeug-Tabelle TOOL.T
In der Werkzeug-Tabelle TOOL.T (fest gespeichert unter TNC:\)
speichern Sie Werkzeugdaten wie Länge und Radius, aber auch
weitere werkzeugspezifische Informationen, die die TNC für die
Ausführung verschiedenster Funktionen benötigt.
Um Werkzeugdaten in die Werkzeug-Tabelle TOOL.T einzugeben,
gehen Sie wie folgt vor:
 Werkzeug-Tabelle anzeigen: Die TNC zeigt die
Werkzeug-Tabelle in einer Tabellendarstellung
 Werkzeug-Tabelle ändern: Softkey EDITIEREN auf
EIN setzen
 Mit den Pfeiltasten nach unten oder nach oben die
Werkzeug-Nummer wählen, die Sie ändern wollen
 Mit den Pfeiltasten nach rechts oder nach links die
Werkzeugdaten wählen, die Sie ändern wollen
 Werkzeug-Tabelle verlassen: Taste END drücken
Detaillierte Informationen zu diesem Thema
 Betriebsarten der TNC: Siehe „Betriebsarten”, Seite 82
 Arbeiten mit der Werkzeug-Tabelle: Siehe „Werkzeug-Daten in die
Tabelle eingeben”, Seite 184
