HEIDENHAIN iTNC 530 (60642x-04) - Handbuch (Seite 336)

336 Programmieren: Q-Parameter
9.8 Zusätzlic
he F
unktionen
FN 15: PRINT: Texte oder Q-Parameter-Werte
ausgeben
Mit der Funktion FN 15: PRINT können Sie Werte von Q-Parametern
und Fehlermeldungen über die Datenschnittstelle ausgeben, zum
Beispiel an einen Drucker. Wenn Sie die Werte intern abspeichern
oder an einen Rechner ausgeben, speichert die TNC die Daten in der
Datei %FN 15RUN.A (Ausgabe während des Programmlaufs) oder in
der Datei %FN15SIM.A (Ausgabe während des Programm-Tests).
Die Ausgabe erfolgt gepuffert und wird spätestens am PGM-Ende,
oder wenn Sie das PGM anhalten, ausgelöst. In der Betriebsart
Einzelsatz startet die Datenübertragung am Satzende.
Dialoge und Fehlermeldung ausgeben mit FN 15: PRINT
„Zahlenwert“
Beispiel: Dialog-Nummer 20 ausgeben
Dialoge und Q-Parameter ausgeben mit FN 15: PRINT „Q-
Parameter“
Anwendungsbeispiel: Protokollieren einer Werkstück-Vermessung.
Sie können bis zu sechs Q-Parameter und Zahlenwerte gleichzeitig
ausgeben. Die TNC trennt diese mit Schrägstrichen.
Beispiel: Dialog 1 und Zahlenwert Q1 ausgeben
1100 Kinematik-Zugriff nicht möglich
1101 Messpos. nicht im Verfahrbereich
1102 Presetkompensation nicht möglich
Fehler-Nummer Text

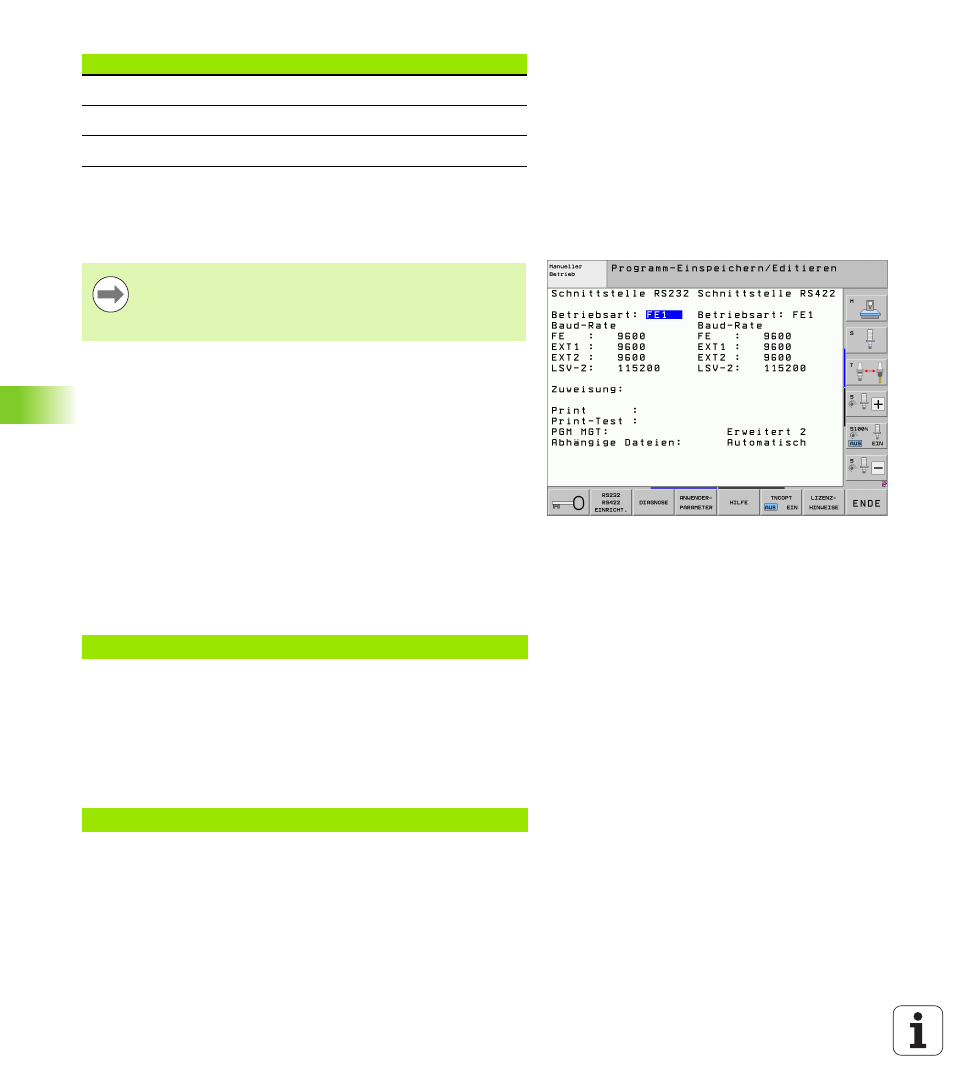

Datenschnittstelle einrichten: Im Menüpunkt PRINT bzw.
PRINT-TEST legen Sie den Pfad fest, auf dem die TNC die
Texte oder Q-Parameter-Werte speichern soll. Siehe
„Zuweisung”, Seite 672.
Zahlenwert 0 bis 99: Dialoge für Hersteller-Zyklen
ab 100: PLC-Fehlermeldungen
67 FN 15: PRINT 20
70 FN 15: PRINT1/Q1
